No diálogo para a definição de barras, está disponível uma variedade de tipos de barras. As propriedades dos tipos de barras são descritas no manual do RFEM 6 no capítulo Barras - Base. Além dos tipos de barras que o RFEM oferece, o add-on de Análise Geotécnica disponibiliza os tipos de barras "Estaca" e "Âncora", sobre os quais será tratado em seguida.
Estacas

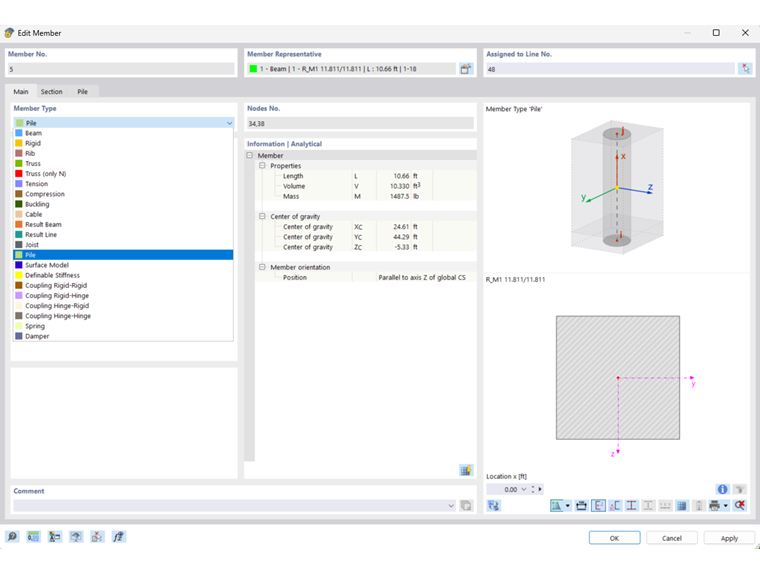

A imagem a seguir mostra como o tipo de barra "Estaca" pode ser selecionado no diálogo:
As estacas possuem as seguintes opções:
- Juntas
- Excentricidades
- Pontos intermédios de resultados e
- Desativar para o cálculo
Informações adicionais sobre estas opções são fornecidas no manual do RFEM 6 na seção geral para barras. Na aba 'Seção transversal', como de costume, o perfil e o material podem ser atribuídos.
Atrito do fuste e carga de ponta
As estacas são fixadas no volume do solo através do atrito do fuste e da carga de ponta. A entrada dessas resistências é feita no objeto "Tipo de resistência da estaca".

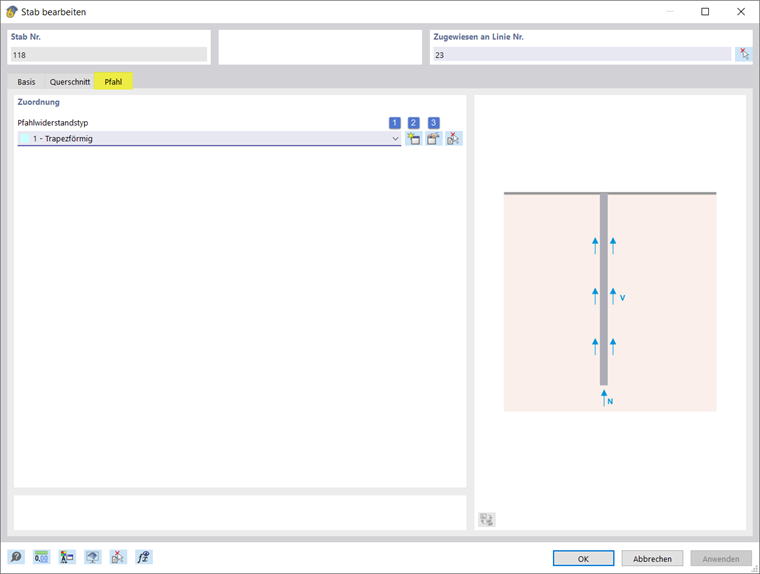

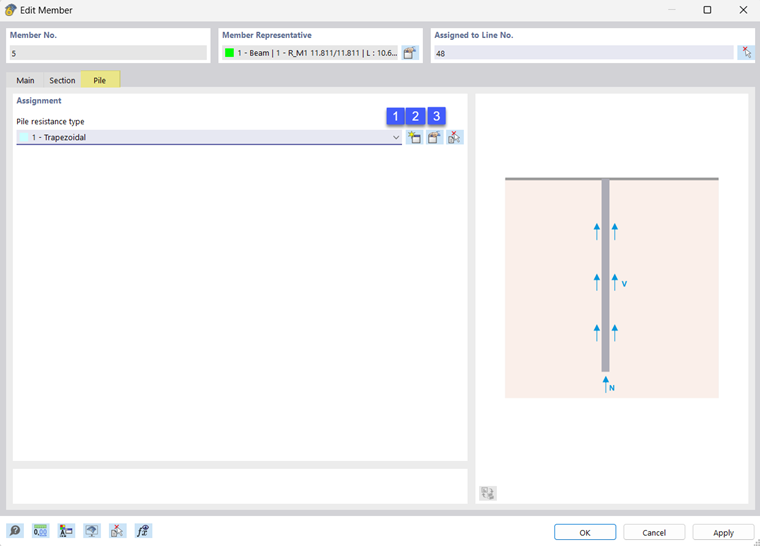

Se o tipo de barra "Estaca" for selecionado, surge a aba adicional "Estaca", onde o tipo de resistência da estaca pode ser atribuído ((1) na imagem), criado ((2) na imagem) ou editado ((3) na imagem).
O diálogo do tipo de resistência da estaca é mostrado na figura a seguir.
Os valores de resistência devido ao atrito do fuste da estaca podem ser definidos na seção superior. Existem dois tipos de distribuição da resistência ao atrito do fuste disponível: trapezoidal e variável.
- A configuração trapezoidal permite a entrada da resistência na cabeça da estaca como valor inicial e no pé da estaca como valor final. No intervalo entre eles, é assumida uma distribuição linear dos valores de resistência entre o início e o fim.
- A configuração variável permite subdividir a resistência em camadas, onde cada camada possui uma distribuição linear.
Devem ser definidas a resistência ao cisalhamento e a rigidez ao cisalhamento para os pontos inicial, final ou x.

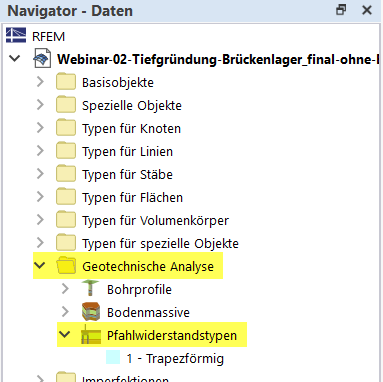

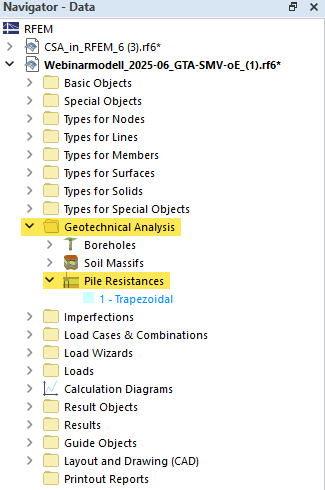

O tipo de resistência da estaca está armazenado no navegador na pasta "Análise Geotécnica" e pode ser aberto, editado ou criado diretamente a partir daí.
Malha
Para a criação da malha de elementos finitos do modelo, as seguintes exigências para as estacas devem ser consideradas.

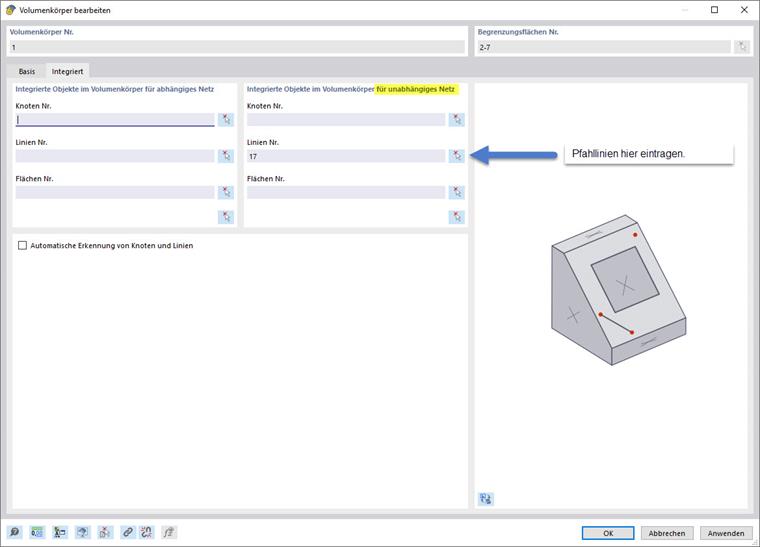

Malha independente As estacas requerem uma malha independente da malha do corpo de volume do solo adjacente. Para que a malha seja criada de forma independente, a linha da estaca deve primeiro ser atribuída como um objeto integrado do volume do solo. Isso pode ser controlado através da configuração mostrada a seguir no volume do solo.

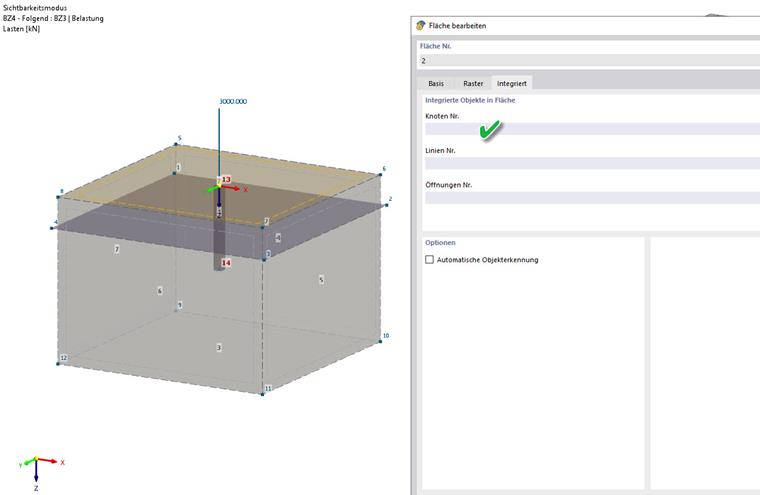

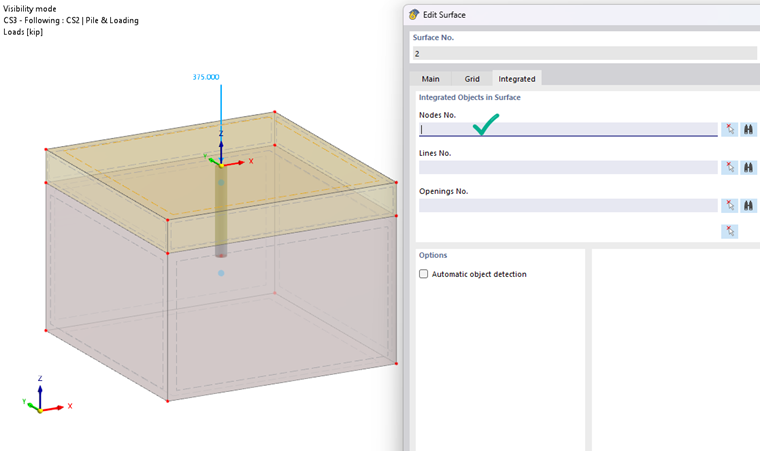

Nós da cabeça da estaca Deve ser assegurado que o nó da cabeça da estaca não seja definido como um objeto integrado da superfície do terreno, pois isso pode levar a uma aplicação incorreta de carga e erros de cálculo. Isso pode ser verificado, conforme ilustrado na imagem a seguir.
Tamanho do FE Recomenda-se usar um tamanho de elemento para o solo adjacente que não exceda o tamanho do diâmetro da estaca. Isso pode ser configurado nas configurações globais da malha ou por meio de uma adensamento de malha de volume.
Além disso, as estacas devem ser redes de forma mais fina do que o volume de solo adjacente. O tamanho do elemento pode corresponder à metade do tamanho do elemento da malha do volume do solo. Para isso, pode-se atribuir um adensamento de malha às linhas das estacas.
Âncoras

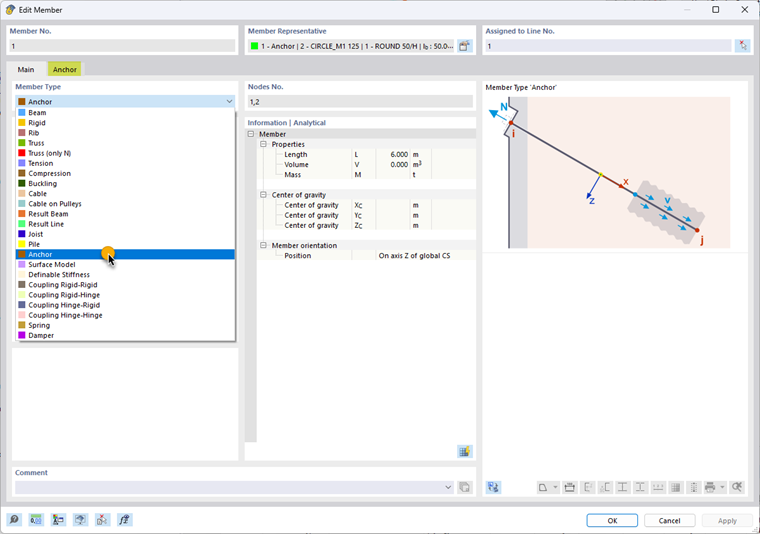

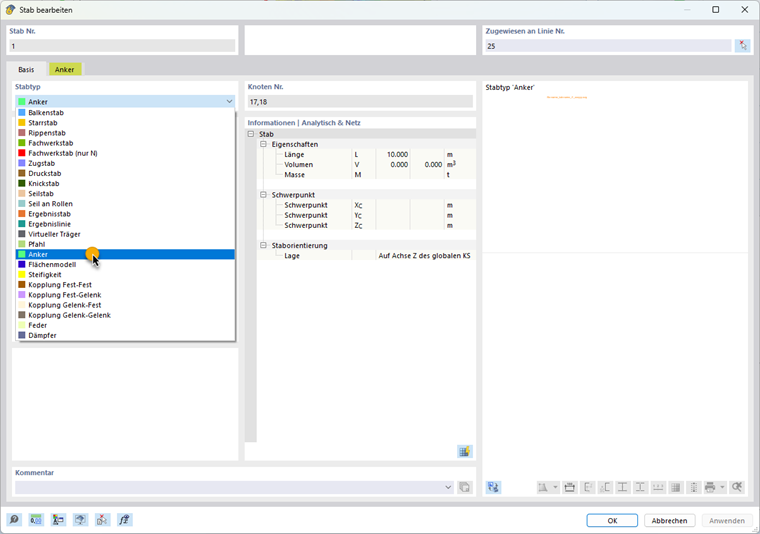

A imagem a seguir mostra como o tipo de barra "Âncora" pode ser selecionado no diálogo:

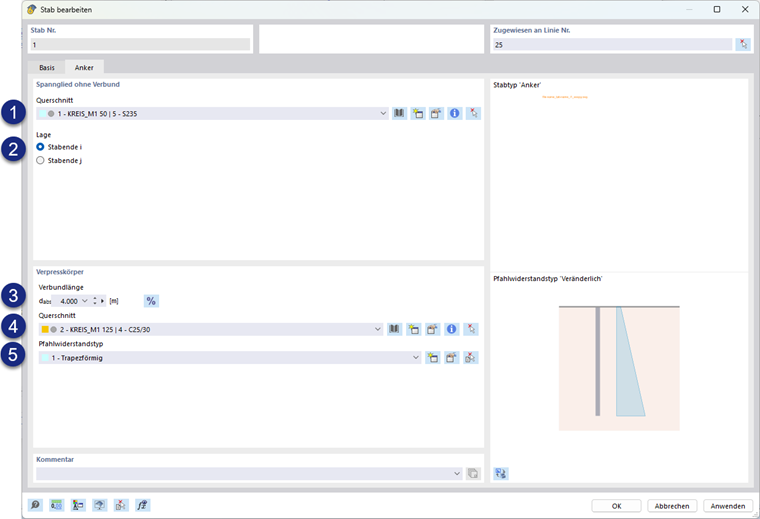

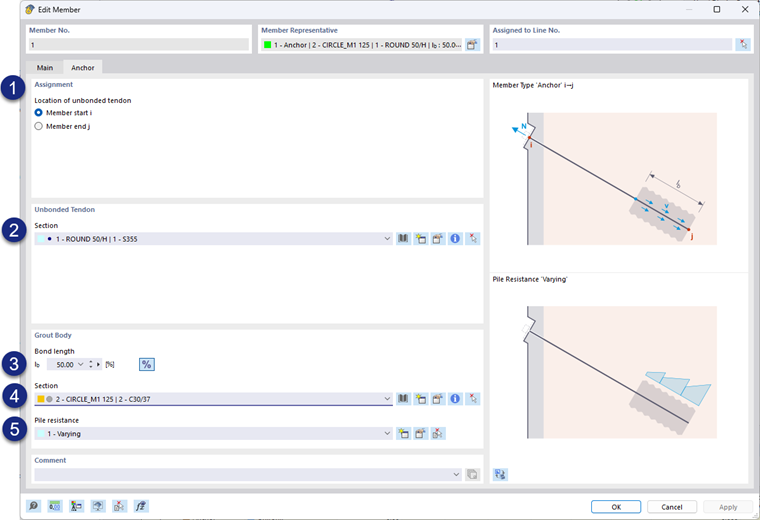

Ao selecionar o tipo de barra "Âncora", uma aba especial aparece no diálogo de entrada, que está representada na figura seguinte:
Aqui, as propriedades dos componentes individuais de uma âncora de solo podem ser editadas separadamente. Estes são, por um lado, um cabo de tensão sem atrito com o solo circundante e, por outro, um corpo de cimento com propriedades de ligação. Em (1), a posição da parte do cabo de tensão na linha atribuída pode ser especificada, sendo i a parte inicial e j a parte final. A seguir, em (2), a seção transversal da parte do cabo de tensão. Na parte inferior da caixa de diálogo, as propriedades do corpo de cimento podem ser editadas. Em (3), o comprimento da ligação pode ser especificado, seja como uma medida absoluta ou percentual (alternável através do símbolo de porcentagem). A seguir, a seção transversal pode ser selecionada em (4) e o tipo de resistência da estaca em (5).

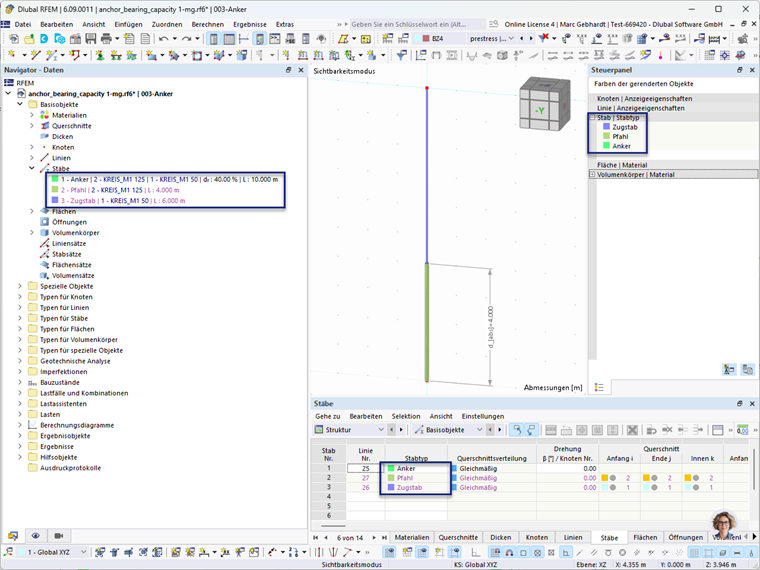

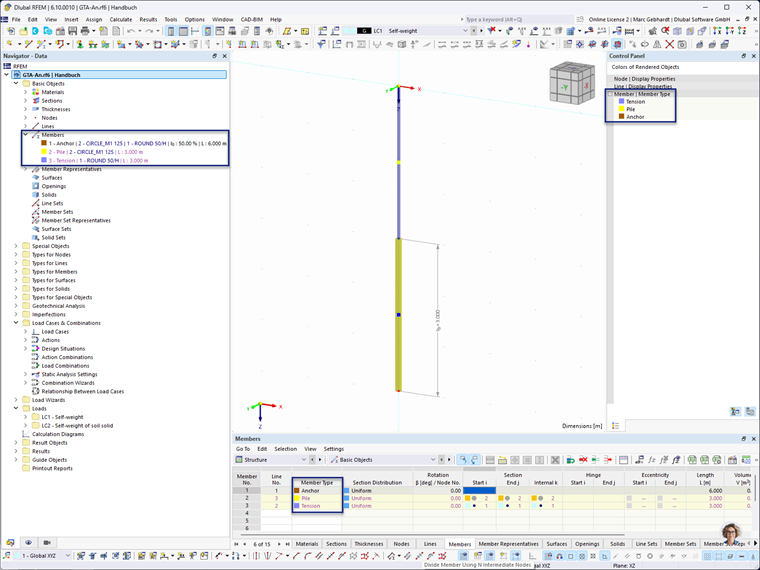

Ao selecionar o tipo de barra "Âncora", os componentes individuais são gerados automaticamente como barras separadas de acordo com o comprimento de ligação escolhido. Isso gera duas novas barras: o corpo de cimento como tipo de barra "Estaca" e o cabo de tensão sem ligação como tipo de barra "Biela". A imagem a seguir mostra

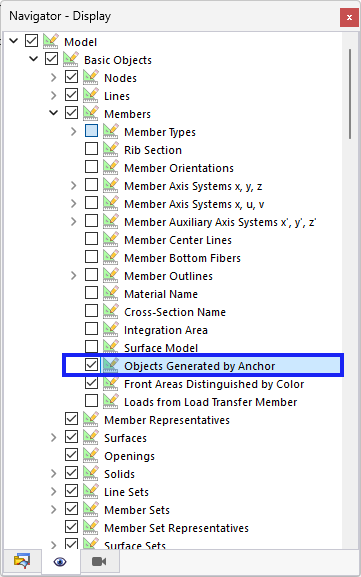

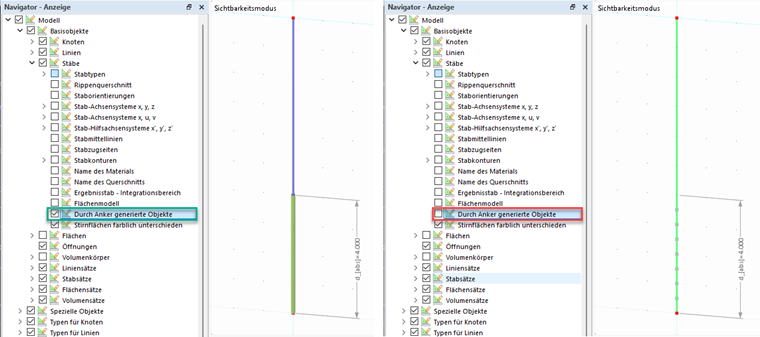

A visualização das barras geradas pode ser alternada no "Navegador - Exibição" com a opção "Objetos gerados por âncora" em "Modelo | Objetos básicos | Barras", conforme mostrado na imagem a seguir:
