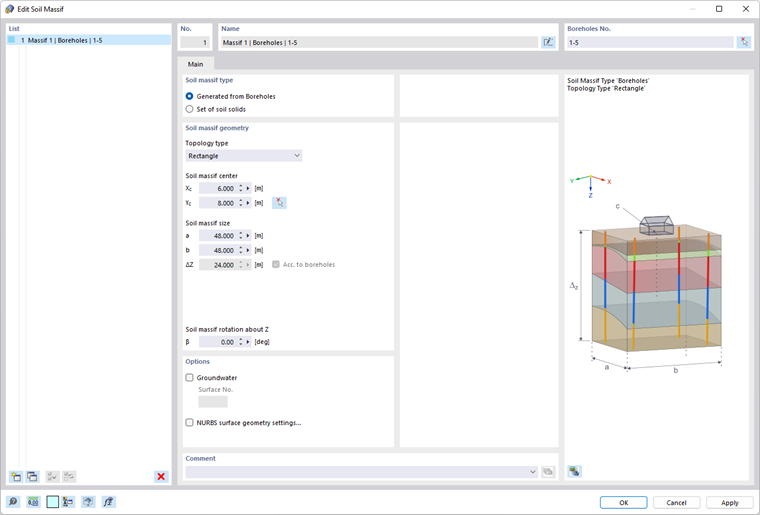

O objeto de maciço de solo contém volume de solo que deve ser calculado através da Análise Geotécnica. Os maciços de solo podem ser encontrados no navegador na pasta "Objetos especiais" e a caixa de diálogo de entrada correspondente pode ser aberta a partir daí. A imagem seguinte mostra a caixa de diálogo de entrada.
Lista
A lista da caixa de diálogo contém todos os maciços de solo presentes no modelo atual. Todos os outros campos da caixa de entrada inteira contêm as entradas para o maciço de solo atualmente selecionado na lista.
Tipo de representação do solo

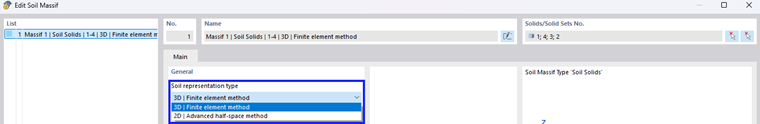

Atualmente, podem ser escolhidos dois tipos de representação de solo. Aqui, ou é gerado um modelo de solo 3D ou rigidezes de molas de substituição para a fundação. Outras informações podem ser encontradas no subcapítulo Modelagem da Interação Solo-Estrutura dos Fundamentos Teóricos deste manual. A imagem abaixo mostra as opções correspondentes no campo "Tipo de representação do solo".
Os subcapítulos Método dos Elementos Finitos e Método do Módulo de Rigidez (meia-espaço elástico) são dedicados à consideração detalhada da entrada adicional para a representação do solo.
Tipo de maciço de solo

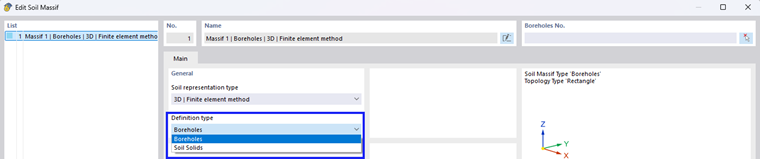

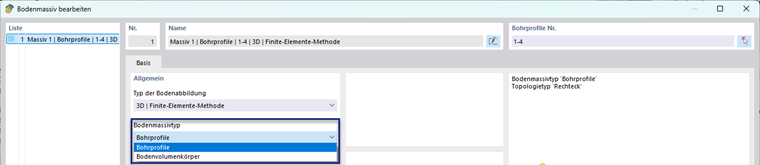

Os maciços de solo podem ser definidos de duas maneiras. Podem ser gerados a partir de perfis de sondagem ou alternativamente criados a partir de corpos volumétricos, possivelmente compostos. A seleção correspondente deve ser feita no campo Tipo de maciço de solo da caixa de diálogo, como mostrado na imagem abaixo. Ela influencia a aparência da caixa de diálogo de entrada, dependendo das entradas necessárias para o tipo escolhido.
Os subcapítulos Perfis de Sondagem e Corpos Volumétricos de Solo são dedicados à consideração detalhada da entrada adicional para os maciços de solo. A seguir, há um resumo das diferenças marcantes entre os dois tipos de maciços.
Variante (1) - Gerado a partir de amostras de solo
- O maciço de solo é gerado a partir de amostras de solo e entradas para a geometria.
- Todos os corpos volumétricos de solo que fazem parte do maciço mantêm o status "gerado" e, portanto, dependem do maciço.
- Os corpos volumétricos de solo não são editáveis individualmente em termos de material e geometria.
- Se uma alteração for necessária nos dados de entrada do maciço de solo, por exemplo, nas amostras de solo, a atualização dos corpos volumétricos pode ser efetuada pela regeneração do maciço.
Variante (2) - Conjunto de corpos volumétricos de solo
- O maciço de solo pode ser composto por um corpo volumétrico de solo ou por um conjunto de corpos volumétricos de solo contínuos.
- Os corpos volumétricos de solo correspondentes são individualmente editáveis em termos de material e geometria.
- Nenhuma amostra de solo é atribuída ao maciço. Assim, uma alteração na estratificação deve ser feita nos corpos volumétricos de solo.
