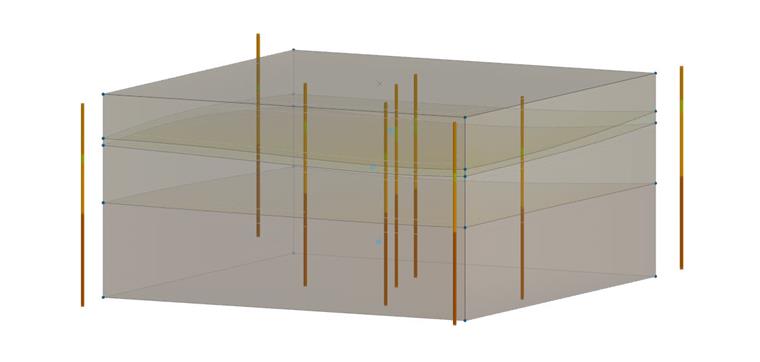

Em perfis de sondagem, podem ser armazenadas informações sobre os materiais do solo existentes e sua extensão em profundidade em uma posição específica do terreno, a localização dos perfis de sondagem. O objetivo é a possibilidade de, a partir dos perfis de sondagem, poder gerar o volume de solo a ser analisado, os chamados maciços de solo. A criação de perfis de sondagem é descrita na seção presente.

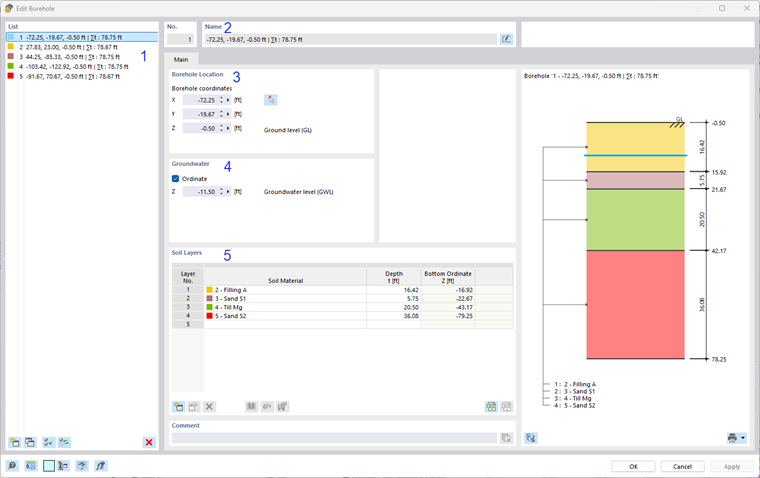

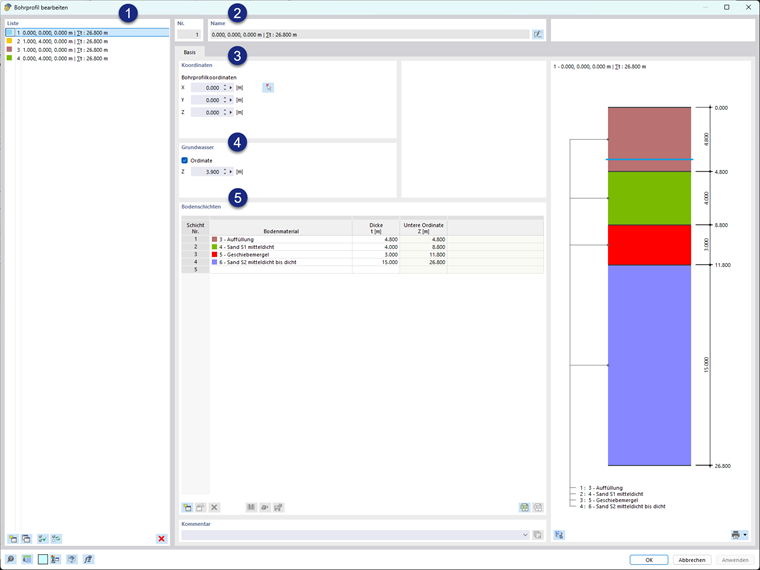

As amostras de solo podem ser encontradas no navegador na pasta "Objetos Especiais" e a caixa de diálogo correspondente pode ser aberta a partir daí. Esta caixa de diálogo é mostrada na imagem abaixo.
Lista
A lista da caixa de diálogo contém todos os perfis de sondagem que foram criados no modelo atual. Todos os outros campos de toda a caixa de diálogo de entrada contêm as entradas para o perfil de sondagem que está atualmente selecionado na lista. A cor do texto das amostras de solo na lista contém a informação de acordo com a convenção conhecida do RFEM 6. Objetos definidos de forma incorreta aparecem em texto vermelho. Se as amostras de solo não foram usadas para a geração de um maciço de solo, elas aparecem em texto azul.
Nome
O padrão é que o nome do perfil de sondagem seja composto pelas coordenadas da amostra e pela profundidade. No entanto, também podem ser atribuídos nomes definidos pelo usuário.
Coordenadas
Para descrever a localização do respectivo perfil de sondagem, são inseridas as coordenadas globais para o topo do perfil de sondagem. Isto pode ser feito na caixa de diálogo e alternativamente em forma tabular. Para a edição das coordenadas nas tabelas, está disponível a exportação e importação para Excel.
Água Subterrânea
Pode ser definido um nível de água subterrânea para a ordenada em relação ao perfil de sondagem.
Camadas de Solo
De forma tabular, deve-se definir a estratificação do solo a partir do topo da amostra até a profundidade do fundo da amostra. Para isso, na primeira coluna da tabela, um material de solo já definido no modelo pode ser selecionado ou alternar para a caixa de diálogo de entrada de materiais para criar um novo material de solo. Uma linha corresponde a uma camada. A espessura da respectiva camada de solo da amostra pode ser inserida na segunda coluna da tabela para o valor da espessura.
Vídeo

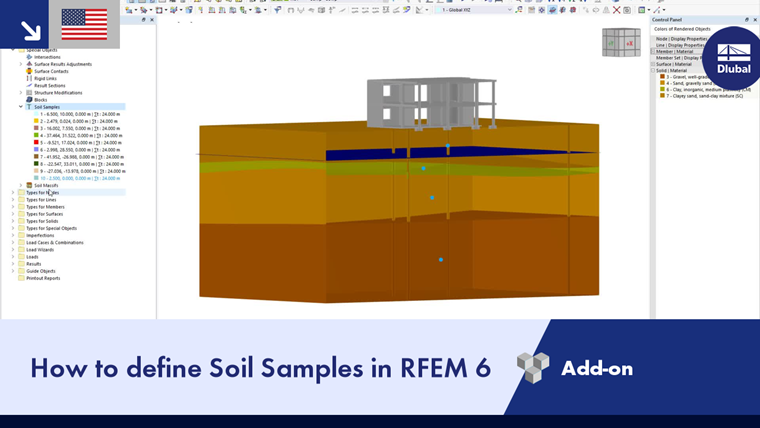

O vídeo a seguir mostra resumidamente o procedimento para criar perfis de sondagem no RFEM 6.
