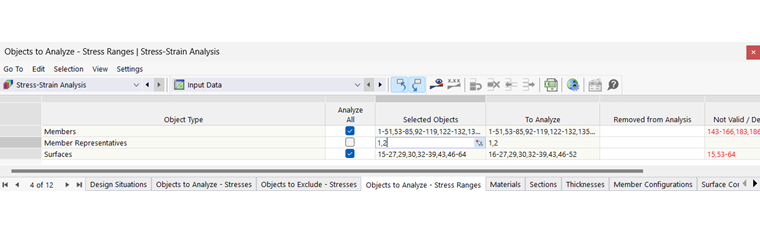

A tabela Objetos a serem analisados - intervalo de tensões lista todos os objetos disponíveis no modelo que são adequados para a análise, ordenados por 'Tipo de objeto': barras, conjuntos de barras, superfícies, conjuntos de superfícies, sólidos, conjuntos de sólidos e ligações com soldadura de linha.
Selecionar os objetos
A caixa de selecção 'Analizar tudo' permite seleccionar facilmente todos os objectos disponíveis. Assim, as opções de entrada na coluna 'Objetos selecionados' encontram-se bloqueadas e todos os números dos objetos de um tipo são automaticamente predefinidos; por exemplo, todas as barras.
Se pretende especificar apenas determinados objectos para a análise dos intervalos de tensões, limpe a caixa de selecção 'Analisar tudo'. Agora, pode introduzir os números dos objetos relevantes na coluna 'Objetos selecionados'.
Sugestão
Para selecionar os objetos graficamente na janela de trabalho, clique na célula e utilize o botão
.
Remover objetos da análise
Se pretende excluir determinados objectos da análise dos intervalos de tensões, deixe seleccionada a caixa de selecção 'Analizar tudo'. Na coluna 'Remover da análise', introduz os números dos objectos irrelevantes. As entradas na coluna 'A ser analisada' serão ajustadas em conformidade.
Objetos inválidos ou desativados
As colunas 'A ser analisado' e 'Inválido/Desativado' são preenchidos automaticamente. Assim, todas as barras de um tipo que não seja adequado para a análise dos intervalos de tensões são detetadas e desativadas para a análise.
