A caixa de diálogo Configuração dos sólidos gere as especificações básicas para a análise tensão-extensão dos sólidos. O conceito da caixa de diálogo Configurações é descrito no Capítulo Análise tensão-deformação . Também é explicado como pode atribuir os objetos.
Tensão

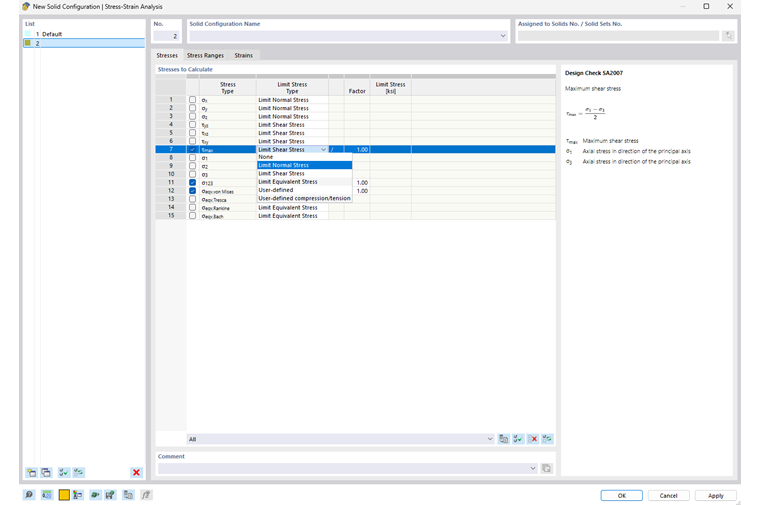

No separador Tensões pode selecionar as tensões a serem calculadas e especificar o tipo de tensão limite.
Se pretende aumentar ou reduzir a tensão limite para um tipo de tensão, pode dimensioná-la em conformidade na coluna 'Fator'. Se seleciona a opção '/', a tensão é dividida pelo fator multiplicado por '*'.
Se pretende utilizar a tensão definida pelo utilizador como referência em vez da tensão limite guardada nas propriedades do material, seleccione o tipo de tensão limite 'Utilizador' na lista. Assim, o campo da coluna 'Tensão limite' torna-se acessível. Com o tipo de tensão limite 'Compressão/tração definida pelo utilizador' é possível especificar tensões limite dependentes do sinal para determinados componentes de tensão.
Intervalo de tensões
No separador Gamas de tensões , pode selecionar os tipos de tensões para os quais os intervalos devem ser calculados e se as tensões limite são relevantes neste caso.
O tipo de tensão limite 'Sem' está pré-definido. Se pretende especificar uma tensão limite, seleccione o tipo de tensão 'Utilizador' na lista e depois introduz o valor correspondente.
deformações

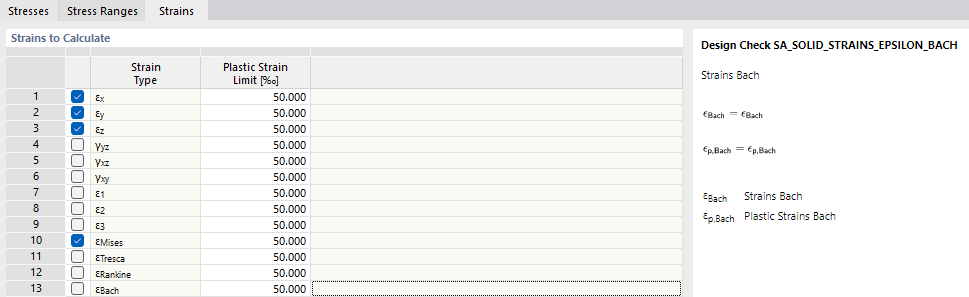

O separador Deformações está disponível se tiver ativado o #extbookmarkmanual|deformações|Caixa de diálogo Configuração global. Aqui pode selecionar as deformações a serem calculadas.
Se pretende especificar a deformação limite, active o módulo {%>
