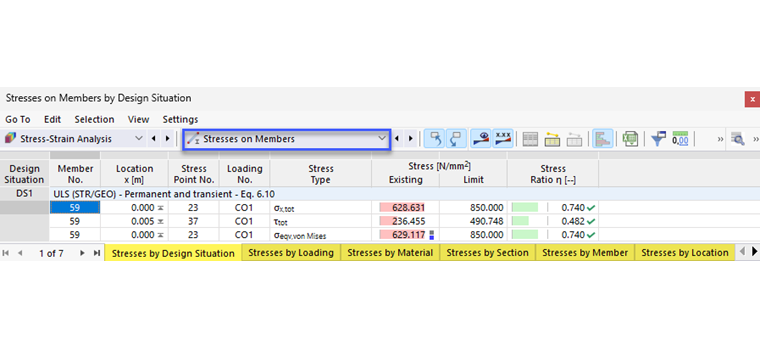

As tabelas de resultados da categoria Tensões em barras contêm as tensões determinadas com as respectivas relações de cálculo.
As tensões da barra são ordenadas nos separadores de acordo com o seguinte critério:
- Cargas (situações de dimensionamento, combinações de carga)
- Propriedades de barras (materiais, secções)
- Posição de dimensionamento (posições de barra, pontos de tensão)
A barra n.º
Para cada tipo de tensão, a coluna apresenta o número da barra onde se encontra disponível o maior valor.
Posição x
Esta coluna apresenta a posição na barra para a qual a relação de dimensionamento máxima foi determinada. A distância refere-se ao início da barra.
Ponto de tensão nº
A verificação de tensões é efetuada nos denominados "pontos de tensão" da secção. Estes pontos são definidos pelas distâncias ao centroide, momentos estáticos e espessuras das partes da secção. Todas as secções padrão da biblioteca, bem como as áreas de parede fina das secções {%>

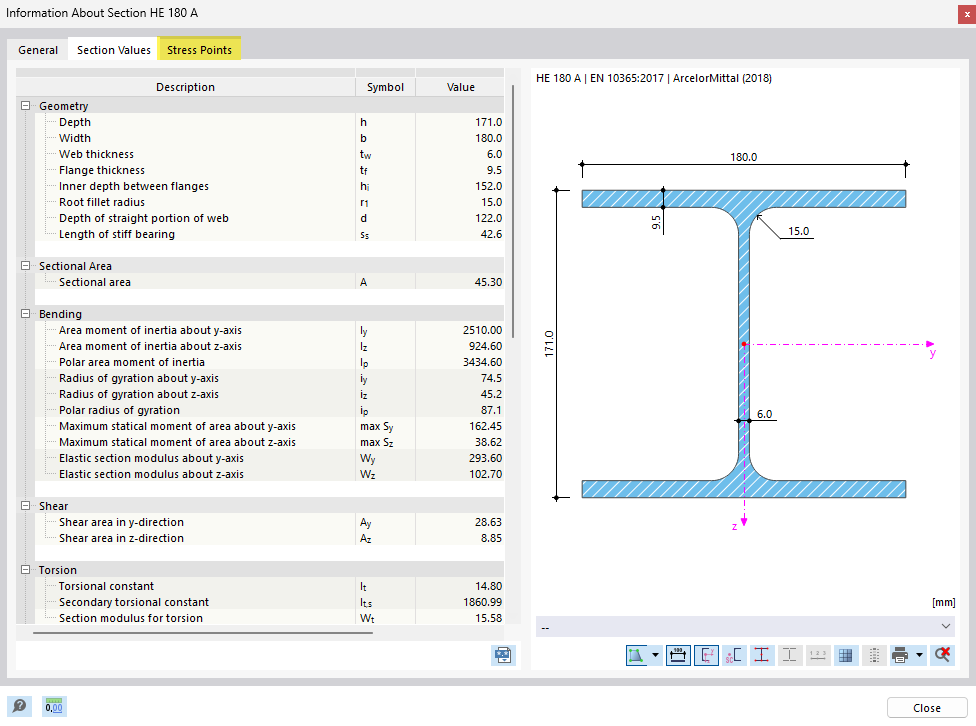

Pode verificar os pontos de tensão na caixa de diálogo 'Informação sobre a secção'. Esta caixa de diálogo pode ser acedida através do botão
na barra de ferramentas da tabela.
Situação de dimensionamento
Esta coluna indica o número da {%>
carregamento
Esta coluna exibe os números das combinações de carga ou de resultados que são determinantes para a respectiva tensão.
Tipo de tensão
Esta coluna lista os tipos de tensão que definiu e atribuiu às {%>
Tensão existente/limite
Para cada tipo de tensão, a tensão existente é indicada com o correspondente valor limite.
Relação de tensões η
A última coluna mostra as relações de tensão (relações de dimensionamento) relacionadas com o valor limite. O grau de utilização é expressa através do comprimento da barra colorida.
Filtrar tensões por relação de cálculo

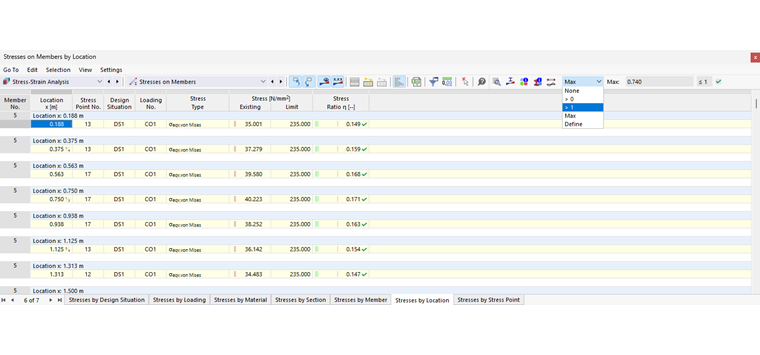

A lista à direita na barra de ferramentas da tabela permite filtrar as tabelas pelo grau de utilização. A opção Máx exibe apenas a relação de tensão máxima determinante para cada objecto.

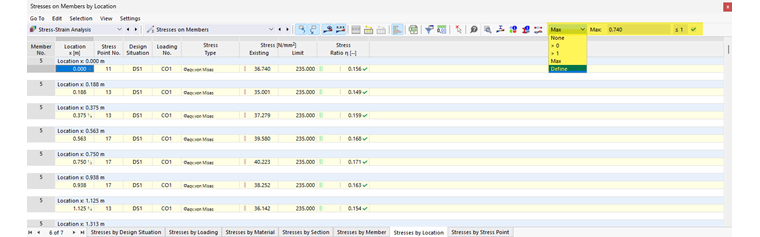

Também pode definir as suas próprias opções de filtro no formato "> #.##" nesta lista. Assim, apenas as relações superiores ao valor definido pelo utilizador são apresentadas na tabela.
