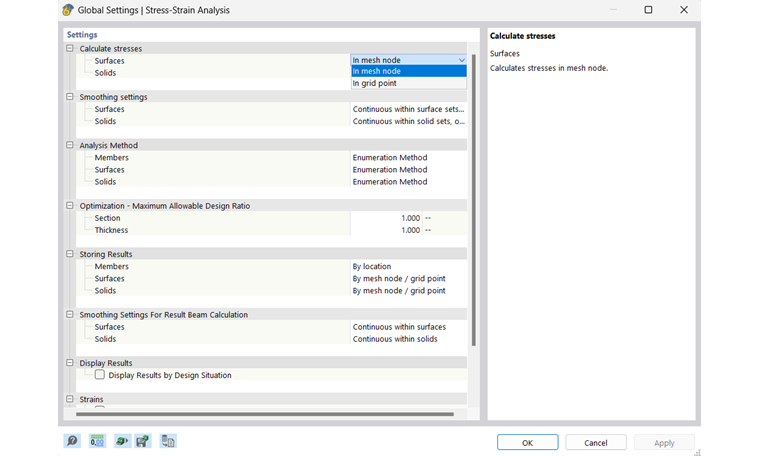

Para aceder às configurações globais da análise tensão-deformação, utilize o menu de atalho da entrada do navegador ou clique no botão
na barra de ferramentas da tabela para a análise tensão-deformação. Este capítulo descreve os parâmetros disponíveis na caixa de diálogo Configuração global.
Sugestão
Utilizar o
na parte inferior da caixa de diálogo, pode restaurar as configurações padrão.
Calcular tensões
Por defeito, as tensões são exibidas nos pontos da malha de EF ('No nó da malha'). Em alternativa, é possível apresentar os resultados em pontos definidos pelo utilizador da grelha ('No ponto de grelha'), que são definidos no RFEM nas propriedades de superfícies e sólidos.
Configurações de suavização
As opções para a suavização de resultados são descritas no Capítulo {%}#/en-US/downloads-and-information/documents/online-manuals/rfem-6/001104 Suavização de resultados]] do manual do RFEM.

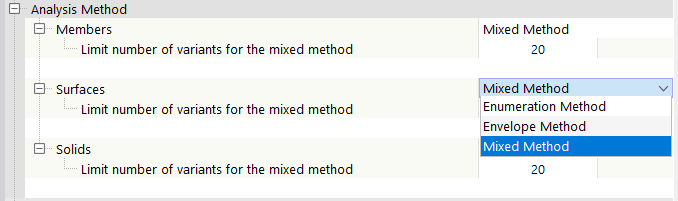

Método de análise
Esta secção controla como as forças internas de cálculo das combinações de carga e resultados são transferidas para o dimensionamento. Estão disponíveis três métodos de dimensionamento na lista para seleção.
- No método de enumeração , todas as combinações de carga e resultados de uma situação de dimensionamento são calculadas individualmente. Isso geralmente leva a resultados mais precisos, mas também pode levar a um aumento do tempo de cálculo.
- No método da envolvente , as forças internas envolventes de todas as combinações de carga e resultados de uma situação de dimensionamento são primeiro calculadas e depois as verificações são realizadas. Isso geralmente resulta em tempos de cálculo mais curtos, comparativamente ao método de enumeração.
- Para o método misto , pode definir um limite superior para o número de combinações de carga e resultados de uma situação de dimensionamento a ser dimensionada de acordo com o método de enumeração. Se o número de combinações exceder o limite, a verificação é realizada com o método envolvente.
Otmização - relação de cálculo máxima permitida
O módulo oferece a opção para otimizar as secções padronizadas (ver também secção Secções) e espessuras de superfície (ver também secção Espessuras). Quando verifica as possíveis variantes, a utilização de uma variante é comparada com o valor máximo aqui definido.
Guardar resultados
Os ficheiros de resultados podem tornar-se muito grandes para modelos grandes com vários milhares de objetos se todos os resultados forem guardados nos mesmos. Dependendo da configuração selecionada, é guardado um resultado para cada posição, tensão, ponto de grelha ou objeto. Assim, pode influenciar o tamanho do ficheiro em conformidade. Apesar do acima mencionado, todos os resultados podem ser visualizados no programa, uma vez que os resultados em falta são recalculados automaticamente.
deformações
Se seleciona a caixa 'Análise de deformações', o programa efetua uma análise das deformações da superfície além da análise de tensões.
