Configurações de barra

A caixa de diálogo Configuração da barra gere as especificações básicas para a análise tensão-extensão de barras e conjuntos de barras. Das Konzept des Konfigurationen-Dialogs ist Kapitel Spannungs-Dehnungs-Berechnung beschrieben. Dort wird auch erklärt, wie Sie die Objekte zuweisen können.

Informação

Die Parameter einer Konfiguration gelten für alle Stäbe und Stabsätze, denen diese Konfiguration zugewiesen ist. Ist einem zu analysierenden Objekt keine Konfiguration zugeordnet, so erfolgt für dieses Objekt keine Spannungs-Dehnungs-Berechnung.

Base

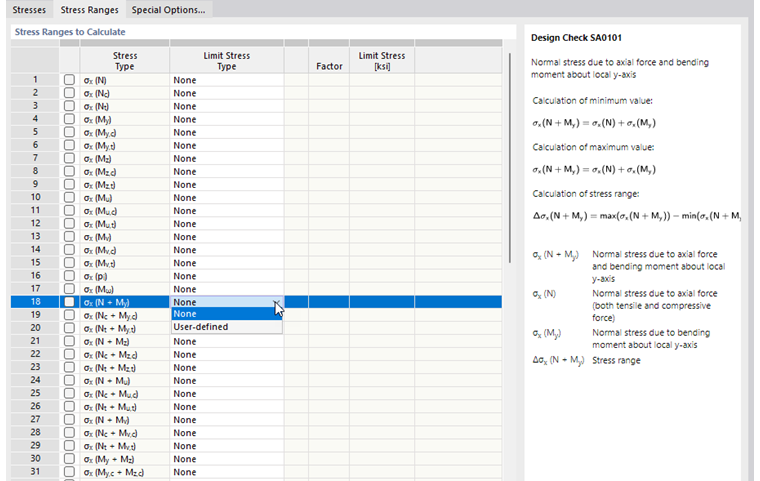

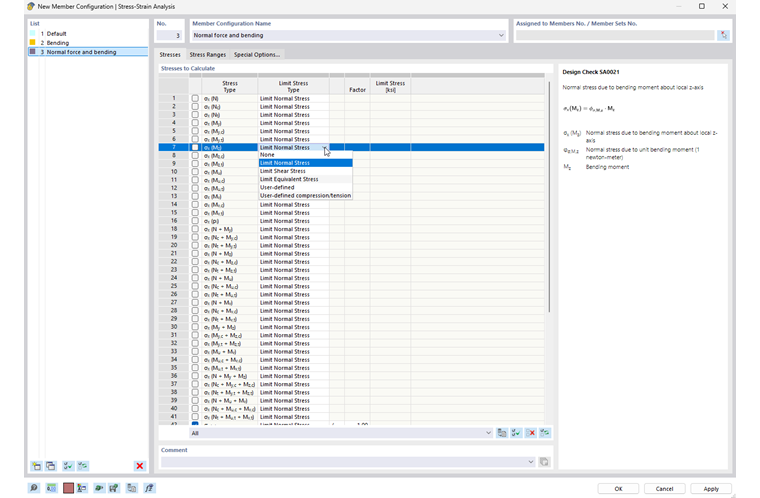

Im Register Basis können Sie die zu berechnenden Spannungen auswählen sowie den Typ der Grenzspannung vorgeben.

Wenn Sie die Grenzspannung für einen Spannungstyp erhöhen oder reduzieren möchten, können Sie diese in der Spalte 'Faktor' entsprechend skalieren. Mit der Option '/' wird die Spannung durch den Faktor dividiert, mit '*' multipliziert.

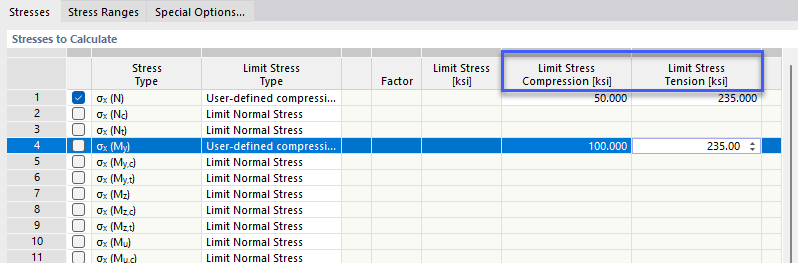

Soll anstelle der bei den Materialeigenschaften hinterlegten Grenzspannung eine benutzerdefinierte Spannung als Referenz dienen, so wählen Sie in der Liste den Grenzspannungstyp 'Benutzer' aus. Damit wird das Feld in der Spalte 'Grenzspannung' zugänglich.

Opções especiais

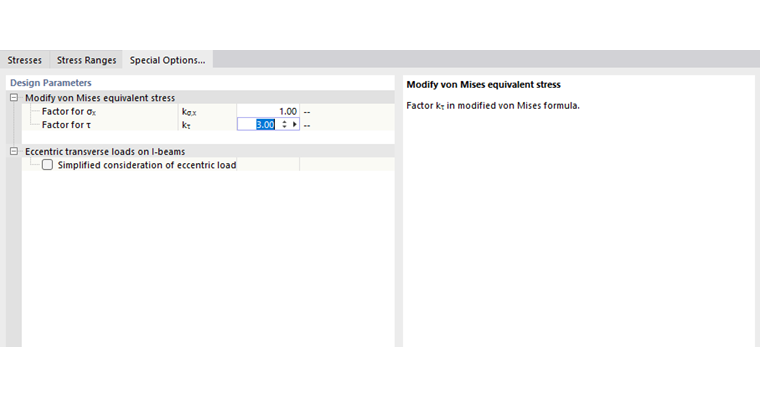

Im Register Spezielle Optionen können Sie weitere bemessungsrelevante Parameter beeinflussen.

Modificar tensão equivalente de von Mises

Über die die beiden Faktoren können Sie die Wichtung der Normal- und Schubspannungen in der Vergleichsspannung nach von Mises steuern.

Cargas transversais excêntricas em vigas em I

Werden Querlasten am Obergurt von Trägern eingeleitet, so wirken sie sich mit zunehmender Querschnittshöhe immer weniger auf die Biegespannung im Untergurt aus. Deshalb besteht für hohe I-Profile die Möglichkeit, exzentrisch wirkende Querlasten mit einem vereinfachten Ansatz zu berücksichtigen: Bei jedem gewalzten oder parametrischen symmetrischen I-Profil wird das Biegemoment Mz komplett auf den Obergurt angerechnet. Für die Spannungsermittlung verwendet das Add-On einen Ersatzquerschnitt mit dem halbierten Trägheitsmoment Iz.

Diese Möglichkeit bietet den Vorteil, dass die Querlasten schwerachsenbezogen modelliert werden können, um Torsion zu vermeiden.

Importante

Da sich das Kontrollfeld auf alle symmetrischen I-Profile auswirkt, sollten die hohen I-Träger mit einer separaten Stabkonfiguration analysiert werden.
