Análise tensão-deformação

Na categoria Análise tensão-deformação no {%>documentação no relatório de impressão.

Tabelas de entrada

Tabela "Situações de dimensionamento" para análise tensão-deformação

Para trabalhar nas tabelas de entrada, estão disponíveis as funções conhecidas do RFEM. Para mais informações, consulte o capítulo Tabelas do manual do RFEM.

As tabelas específicas relacionadas com o módulo são descritas nos seguintes subcapítulos:

• {%>
• {%>
• {%>
• {%>
• {%>
• {%>

Pode utilizar o comando nas tabelas de entrada ou utilizando o menu de atalho na entrada do navegador para abrir a caixa de diálogo {%>

Configuração

Os parâmetros detalhados para a análise tensão-deformação são geridos no parâmetros. Existem configurações específicas para diferentes tipos de objetos onde pode definir valores limite ou determinadas especificações de cálculo para tensões, por exemplo.

• {%>
• {%>
• {%>
• {%>

Atribuir configuração na caixa de diálogo de edição de objeto

As configurações de análise são atribuídas como tipos para os tipos de objetos individuais. Pode criar diferentes tipos e atribuir a configuração apropriada aos objetos no separador Análise tensão-deformação - Configuração da caixa de diálogo de edição.

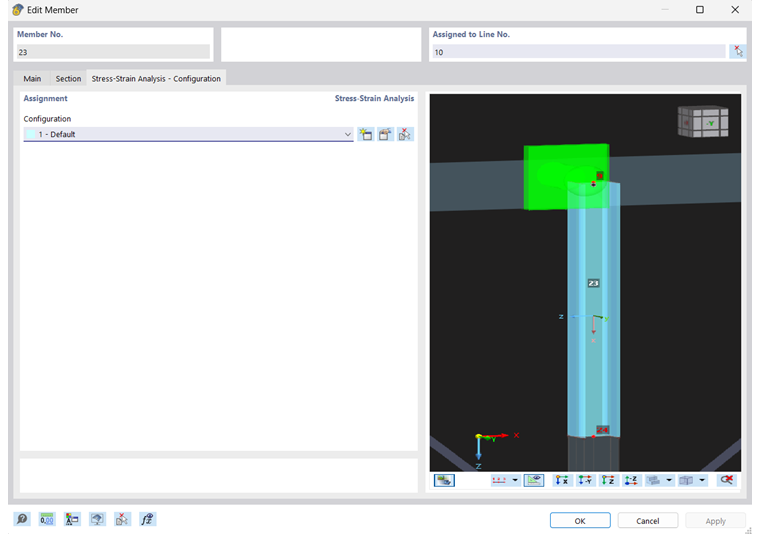

Caixa de diálogo ' Editar barra ', separador ' Cálculo tensão-deformação - Configuração ' para o cálculo de tensão-deformação

Selecione uma configuração existente na lista 'Configuração' ou utilize o botão , para criar um novo tipo. o permite selecionar graficamente outro objeto para importar a sua configuração. Pode utilizar o comando para aceder à caixa de diálogo de edição da configuração.

Atribuir objetos na caixa de diálogo de configuração

Também é possível atribuir os objetos nas caixas de diálogo de configuração.

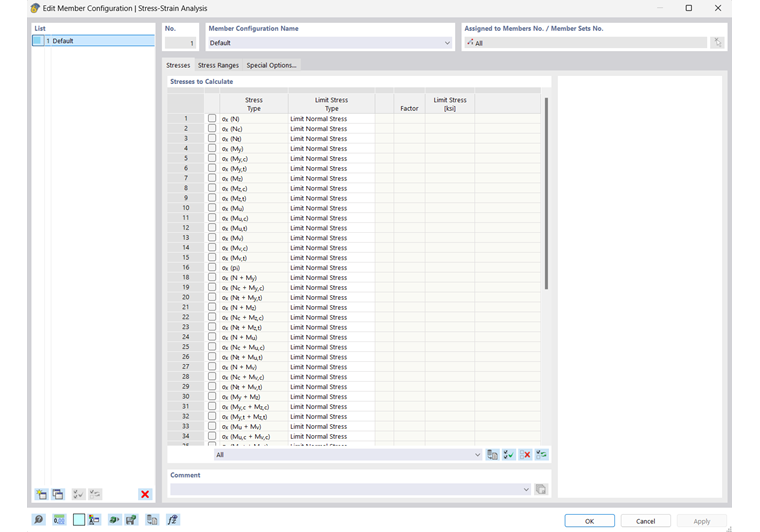

Editar configuração - cálculo de tensão-deformação

A 'Lista' à esquerda na secção da caixa de diálogo de configuração contém todas as configurações disponíveis no modelo para o tipo de objecto específico (barra, superfície, ligação com soldadura de linha, sólido). Pode utilizar o comando pode criar uma nova configuração com os parâmetros padrão através do botão Copie a configuração selecionada. Pode eliminar uma configuração através do botão será emitida para cada empresa.

Para atribuir a configuração seleccionada na lista aos objectos, introduz os números dos objectos na secção de diálogo 'Atribuído a ...' acima. Pode utilizar o comando também é possível determinar os objetos graficamente.

Atribuir objetos na tabela de configuração

Nas tabelas de entrada das configurações, também é possível atribuir os objetos às configurações.

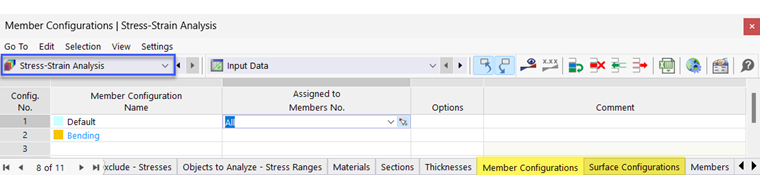

Atribuição da configuração de barra na tabela
