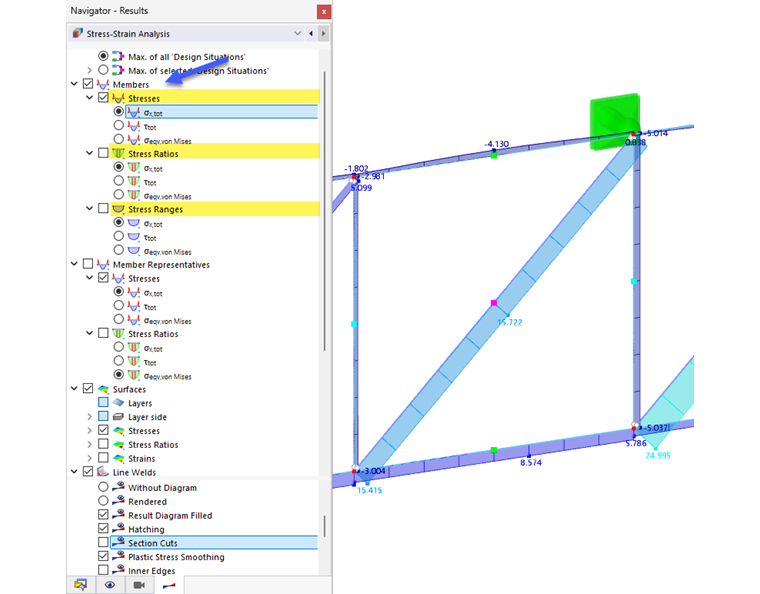

No 'Navegador – Resultados', defina as tensões, relações de tensões ou intervalos de tensões que pretende que sejam representados graficamente nas barras.
Estão disponíveis todos os tipos de tensão que definiu e atribuiu nas {%>
Painel de controlo

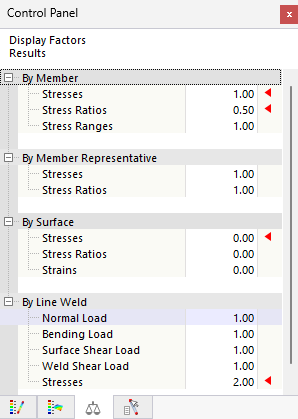

No separador 'Fatores' do painel, pode ajustar os fatores de escala para os resultados da barra.
Representação dos resultados
A categoria 'Barras' na área do navegador inferior oferece várias opções para influenciar a visualização dos resultados. É possível representar a distribuição de tensões com ou sem preenchimento, todos os valores das posições de dimensionamento ou apenas os valores extremos de todas as barras.

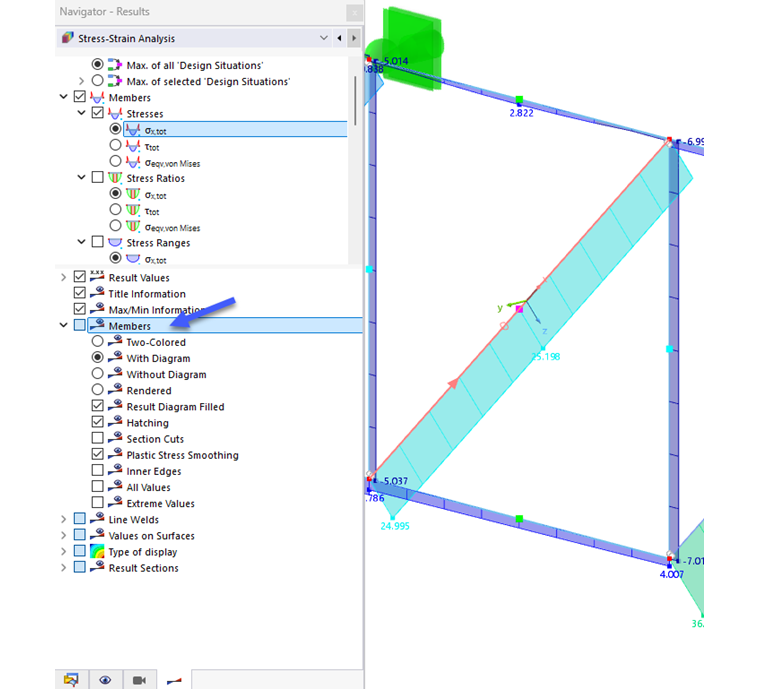

Utilize o tipo de visualização 'Com diagrama' para obter uma visualização dos resultados classificada por cores. Corresponde à apresentação das deformações ou forças internas, como conhecidas a partir da análise estrutural.
