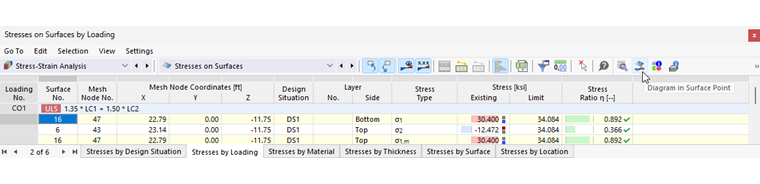

Os gráficos de resultados nos pontos de superfície representam os resultados na seção transversal da superfície. Para acessar esta representação, clique no botão
. Ele está disponível nas tabelas de resultados da categoria 'Cálculo de tensões-deformações' para objetos de superfície.

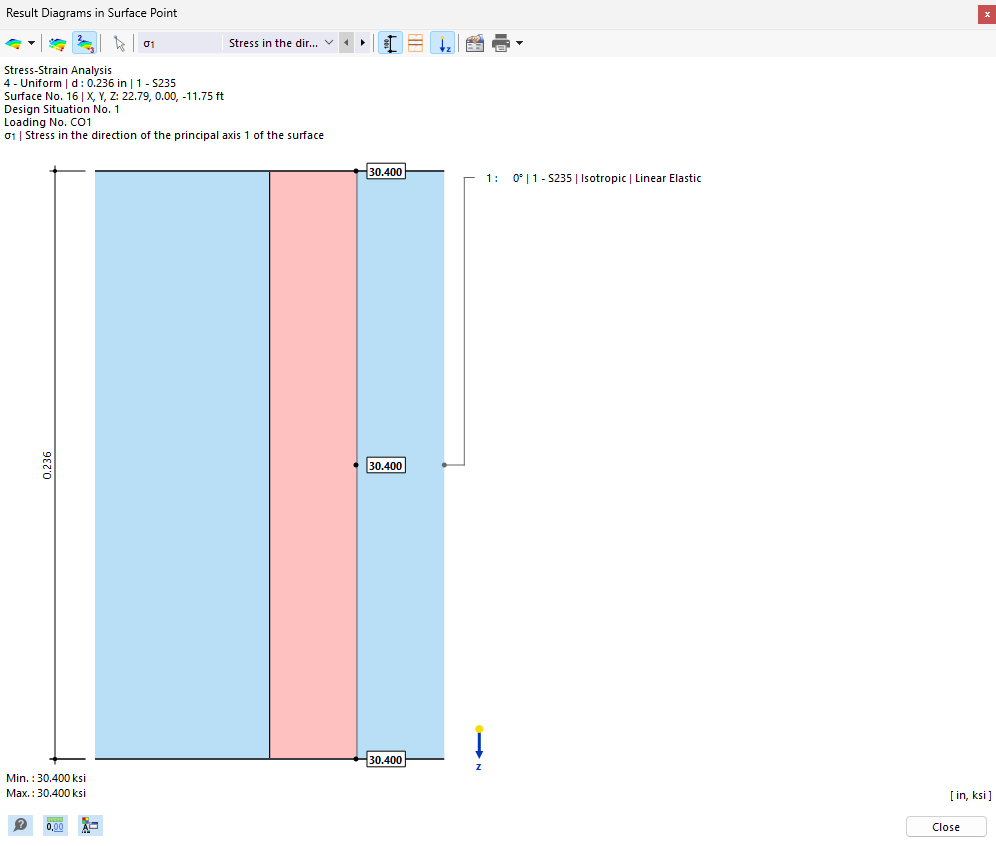

A janela 'Gráfico de resultados no ponto de superfície' aparece.
O gráfico mostra o estado de tensão disponível para o resultado da linha de tabela atual. Dependendo da configuração no diálogo Configurações globais , estes são os resultados para o nó da malha ou ponto de grelha. Eles são representados como curvas lineares com base nos resultados dos lados da superfície ou camada (topo, fundo, meio).
Você pode ajustar o gráfico usando os botões na barra de ferramentas. Eles possuem as seguintes funções:
| Botão | Função |
|---|---|
|
Botão de lista com opção de seleção para Tipos de resultados |
|
Alterna a exibição dos valores dos lados da superfície |
|
Mostra apenas os valores extremos dos resultados positivos e negativos |
|
Alterna a exibição das dimensões |
|
Alterna a exibição dos contornos das camadas |
|
Alterna a exibição do eixo local z |
|
Abre o diálogo 'Editar espessura' |
|
Permite imprimir a representação atual |
Se você definiu uma superfície através de elementos de camada com o complemento Superfícies Multicamadas, os números das camadas são exibidos com os respectivos gráficos de resultados.
Tipos de resultados

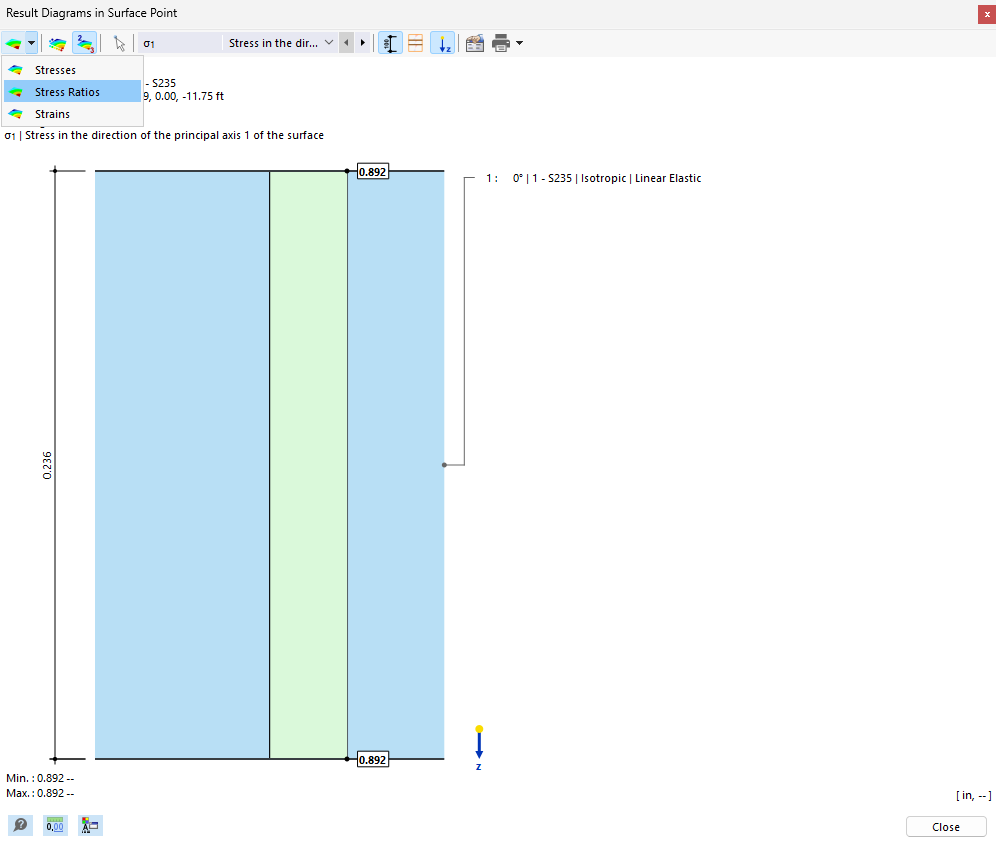

Através do botão de lista
, você pode selecionar qual tipo de resultado deve ser exibido na seção transversal da superfície.

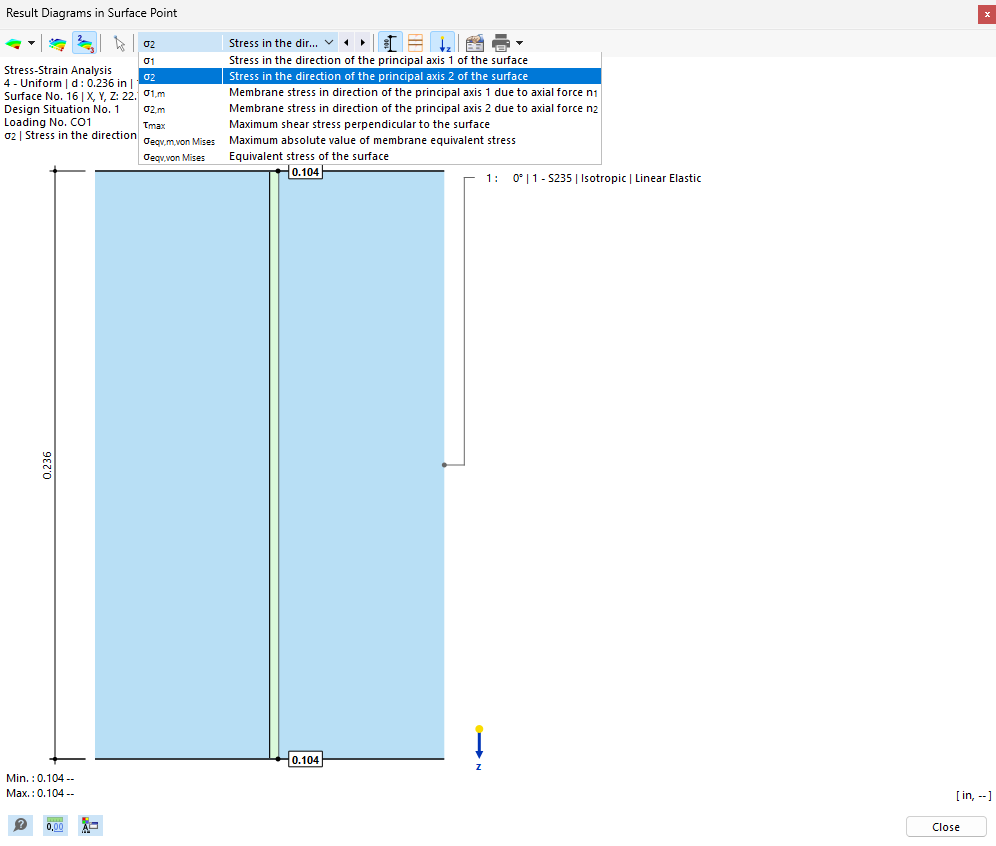

Na lista do meio, você pode então definir o tipo de tensão ou deformação cujas curvas você deseja verificar.

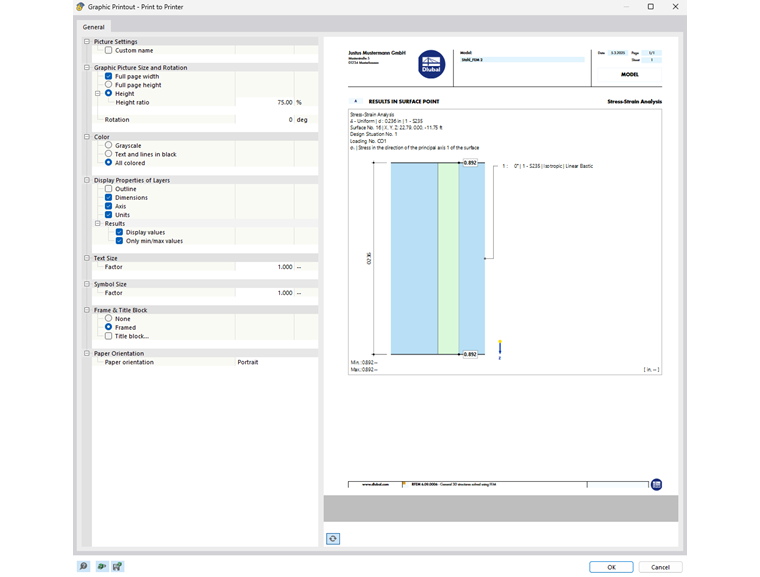

Impressão do gráfico
Com o botão de lista
, você pode imprimir diretamente o gráfico atual, salvá-lo como PDF ou transferi-lo para o protocolo de impressão. Os detalhes a serem exibidos também podem ser definidos na pré-visualização da impressão.
