Larguras de flutuação da tensão são uma medida para a variação da tensão em um material sob carga cíclica. Elas são definidas como a diferença entre a tensão máxima e mínima durante um ciclo de carga. Matematicamente, a largura de flutuação da tensão Δ𝜎 é dada por:
@formula001494@
Larguras de flutuação de tensão são relevantes para a análise de fadiga de materiais e estruturas. Elas descrevem como a carga pode levar a uma deterioração gradual do material e, eventualmente, à falha por fadiga. Elas são necessárias para verificações de resistência operacional.

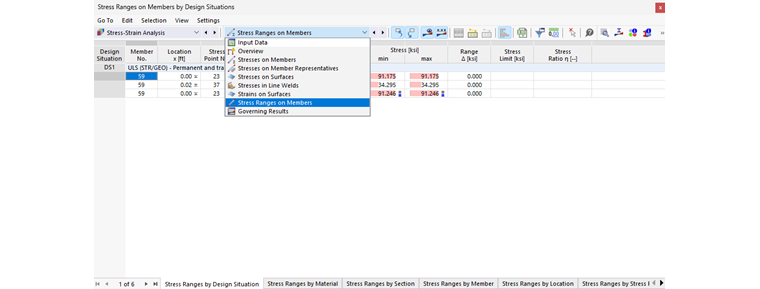

Nas tabelas das categorias Larguras de flutuação das tensões, são apresentadas as diferenças de tensões para os objetos que você selecionou na tabela Objetos a serem analisados - Larguras de flutuação das tensões para a análise.
As larguras de flutuação das tensões são classificadas nos registros segundo os seguintes critérios:
- Cargas (situações de dimensionamento, combinações de carga)
- Propriedades dos objetos (materiais, seções, espessuras)
- Local de verificação (pontos de barra, pontos de tensão, superfícies, pontos de malha de elementos finitos)
As larguras de flutuação são determinadas para cada situação de dimensionamento com as respectivas combinações de carga atribuídas.

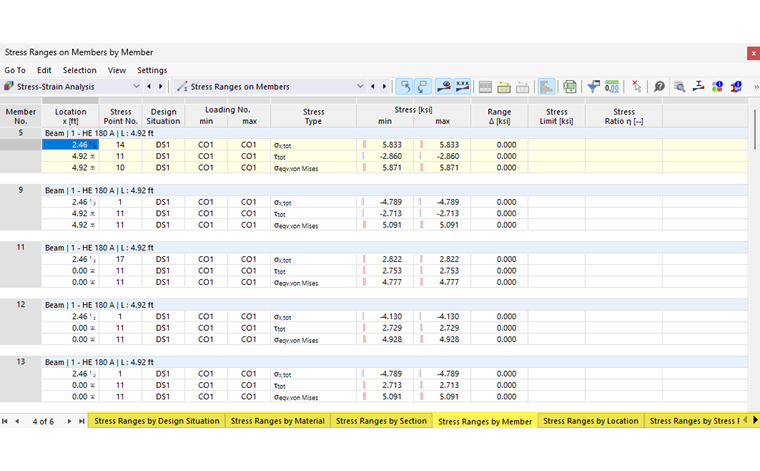

Barra / Superfície / Volume / Junta de solda de linha / Representante nº
Para cada tipo de tensão, é fornecido o número do objeto onde ocorre a maior largura de flutuação.
Posição x / Ponto de tensão nº
Para as barras, é indicada a posição na barra onde a largura de flutuação máxima foi determinada. A distância refere-se ao início da barra. Também é fornecido o número do ponto de tensão relevante.
Número do nó de malha / Coordenadas do nó de malha
Para superfícies e juntas de solda de linha, é indicado o número do nó da malha de elementos finitos onde ocorre a largura de flutuação máxima. As coordenadas globais X, Y e Z dos nós da malha de elementos finitos também são listadas.
Situação de dimensionamento min / max
Esta coluna apresenta os números das situações mínimas e máximas de Dimensionamento para as quais as larguras individuais de flutuação de tensão estão presentes.
Carga min / max
São indicados os números das combinações de carga ou de resultado cujos resultados levam às tensões mínimas e máximas nos respectivos pontos de tensão ou nós de malha.
Tipo de tensão
Nesta coluna, são listados os tipos de tensão que você definiu e atribuiu no registro 'Larguras de flutuação das tensões' nas respectivas configurações (veja o capítulo Configurações de barra , Configurações de superfícies , Configurações de juntas de solda de linha e Configurações de volume ).
Tensão min / max
As duas colunas indicam os valores mínimos e máximos das tensões.
Largura de flutuação Δ
Os valores representam as larguras de flutuação das tensões resultantes das tensões mínimas e máximas conforme a equação Largura de flutuação da tensão Δ𝜎. A equação se aplica analogamente às tensões de cisalhamento τ.
Limite de tensão
Esta coluna geralmente está vazia, pois no diálogo 'Configuração' o tipo de limite de tensão 'Nenhum' é pré-definido. No entanto, se você definiu limites de tensão personalizados, eles são indicados aqui.
Relação da tensão η
Quando limites de tensão foram definidos, a última coluna apresenta as relações de tensão (utilizações) relativas ao limite. O grau de utilização é expresso pelo comprimento da barra colorida.
