Reconstrução de ponte rodoviária B 10 de Güsen sobre o canal Elbe-Havel, Alemanha

Projeto de cliente da Dlubal

Este artigo foi traduzido pelo Google Tradutor

Ver texto original

20 de novembro de 2017

Alemanha

RSTAB

Pontes

Estruturas de aço

Planeamento de construção e estrutura portante Direcção de Hidrovias e Navegação Leste, Magdeburgo, Alemanha
www.wsv.de.
Investidor grbv Ingenieure im Bauwesen GmbH & Co. KG Hanôver, Alemanha
www.grbv.de.

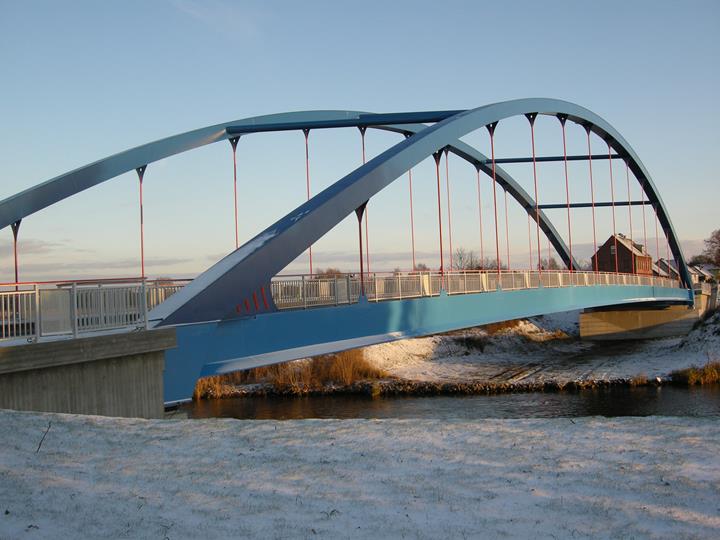

Como parte das obras de expansão do canal Elbe-Havel, a ponte rodoviária de Güsen foi substituída por uma nova ponte no mesmo local. A nova construção foi necessária porque a largura e altura livres da ponte existente não eram mais suficientes para a expansão da hidrovia.

Para manter uma ligação rodoviária importante sobre o canal, foi necessária a construção de uma ponte temporária.

A empresa grbv Ingenieure im Bauwesen GmbH & Co. KG de Hanover, Alemanha, foi responsável pelo planeamento e dimensionamento estrutural da ponte nova e temporária, bem como pela demolição da ponte existente. Para os cálculos estruturais, foi utilizado o software RSTAB.

Estrutura e Design

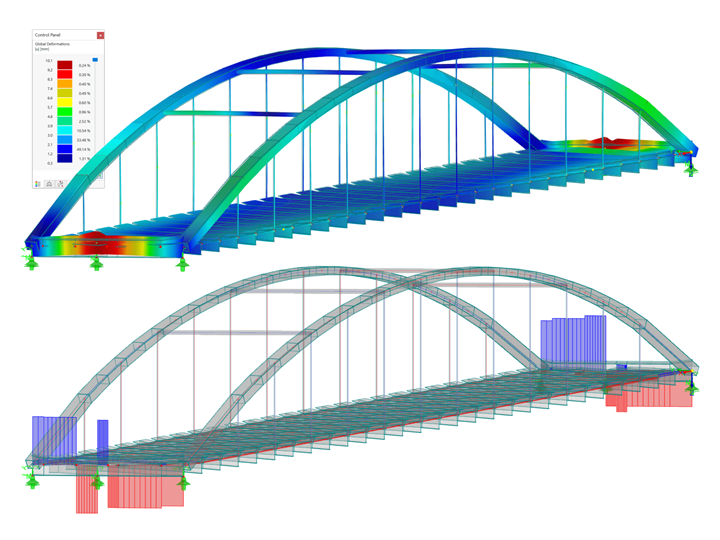

Trata-se de um ponte de arco atirantado em aço com tabuleiro ortotrópico. A largura livre entre os pilares da ponte é de cerca de 92 me a largura da ponte é de quase 14 m.

Os arcos são feitos de seções de caixas soldadas. A rigidez horizontal dos arcos é conseguida através de 4 vigas em tubo redondo de aço (efeito portal). As duas longarinas da ponte estão suspensas com 12 barras redondas de d = 100 mm cada.

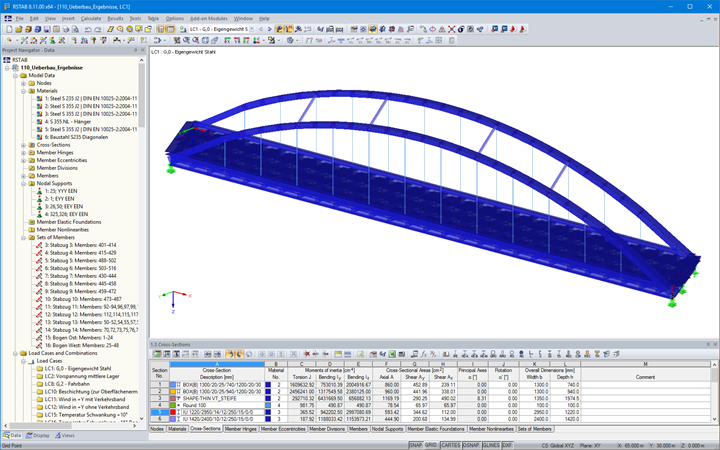

Os engenheiros da grbv usaram o módulo adicional RSMOVE para gerar cargas móveis no RSTAB. Além disso, foram criadas muitas secções no software de propriedades da secção SHAPE ‑ THIN.

Desde a abertura da ponte rodoviária Güsen B 10, o tráfego regressou a 2 faixas. Também é possível que os peões passem pela ponte num passeio amplo.
