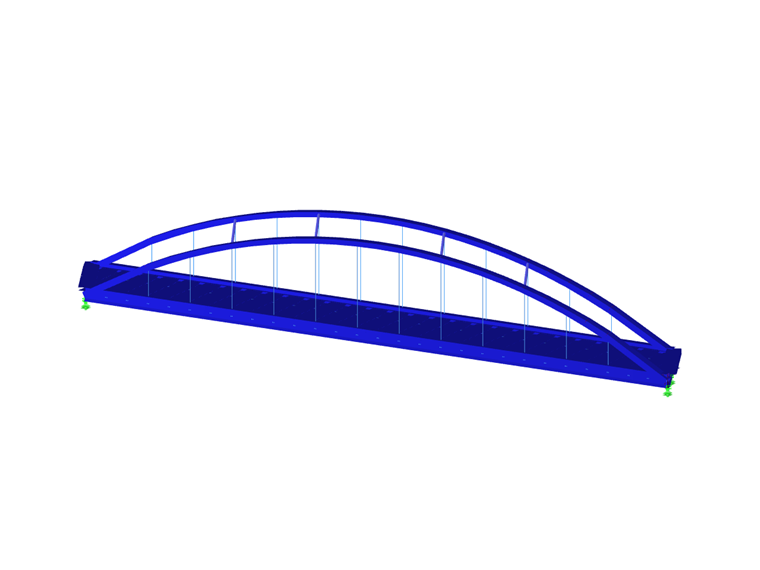

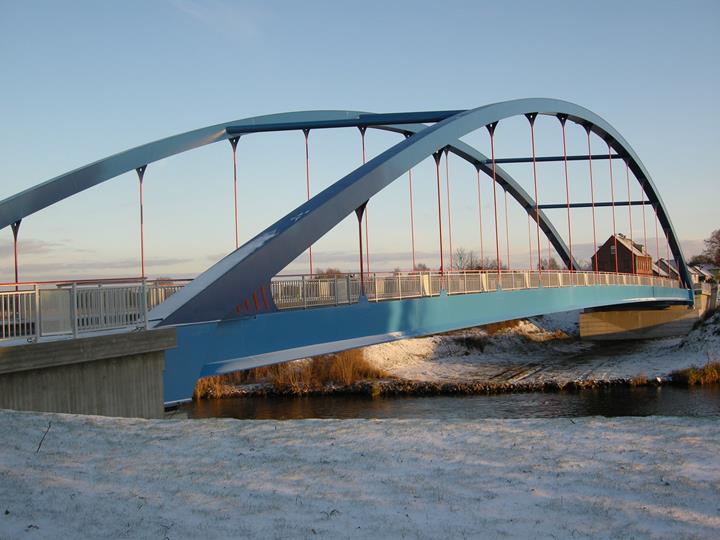

Rekonstrukcja mostu drogowego Güsen B 10 nad kanałem Elbe-Havel, Niemcy

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

20. listopada 2017

Niemcy

RSTAB

Mosty

Konstrukcje stalowe

Budowa i planowanie konstrukcyjne Waterways and Shipping Directorate East, Magdeburg, Niemcy
www.wsv.de.
Inwestor grbv Ingenieure im Bauwesen GmbH & Co. KG Hanower, Niemcy
www.grbv.de.

Podczas rozbudowy Kanału Elbe Havel, most drogowy Güsen zastąpiono nowym mostem. Wymiana obiektu była konieczna, ponieważ skrajnia pod mostem okazała się niewystarczająca do eksploatacji traktu wodnego, oraz szerokość przejazdu nad kanałem była zbyt mała, aby utrzymać ważne połączenie drogowe.

W celu utrzymania ważnego połączenia drogowego przez kanał konieczna była budowa tymczasowego mostu.

Firma grbv Ingenieure im Bauwesen GmbH & Co. KG z Hanoweru w Niemczech była odpowiedzialna za planowanie i konstrukcję nowego i tymczasowego mostu, a także za rozbiórkę istniejącego mostu. Do obliczeń konstrukcyjnych wykorzystano oprogramowanie RSTAB.

Struktura i projektowanie

Nowy most drogowy Güsen B 10 jest mostem łukowym z ortotropową płytą jezdną. Prześwit między przyczółkami mostu wynosi około 92 m, a szerokość mostu prawie 14 m.

Łuki wykonane są ze spawanych profili skrzynkowych. Poziome usztywnienie łuków uzyskuje się za pomocą 4 belek poprzecznych wykonanych ze stalowych rur okrągłych (efekt portalowy). Oba podłużnice mostu są zawieszone za pomocą 12 okrągłych prętów o średnicy d = 100 mm każdy.

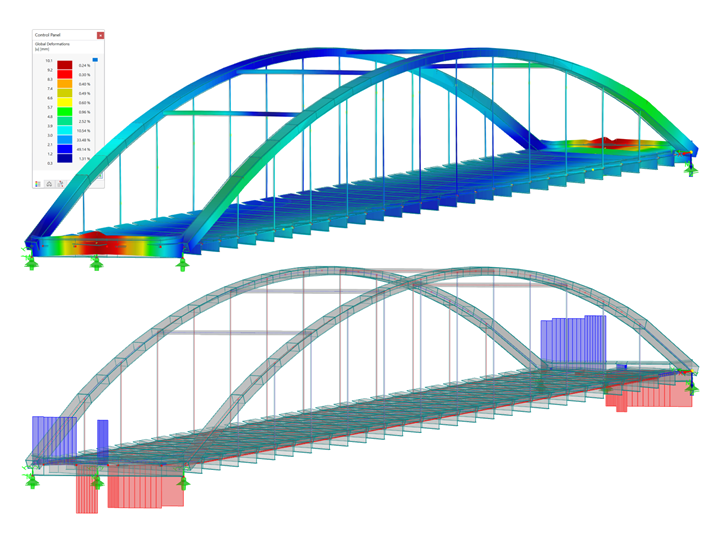

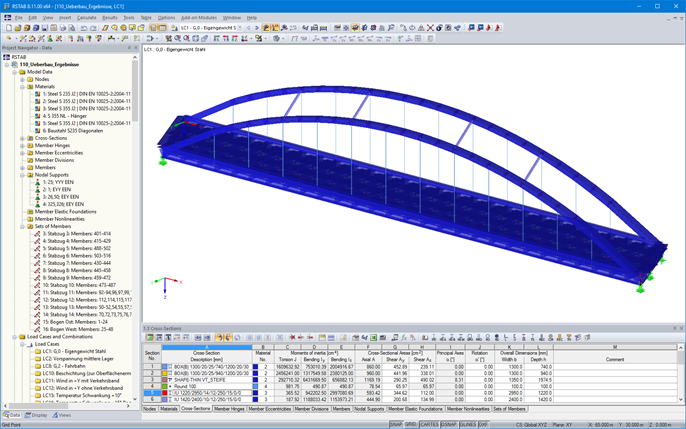

Inżynierowie z grbv wykorzystali moduł dodatkowy RSMOVE do generowania obciążeń ruchomych w programie RSTAB. Ponadto w programie do określania przekrojów SHAPE ‑ THIN utworzono wiele przekrojów.

Od czasu otwarcia mostu drogowego B 10 w Güsen ruch wrócił na 2 pasy. Piesi mogą również minąć most szeroką ścieżką.
