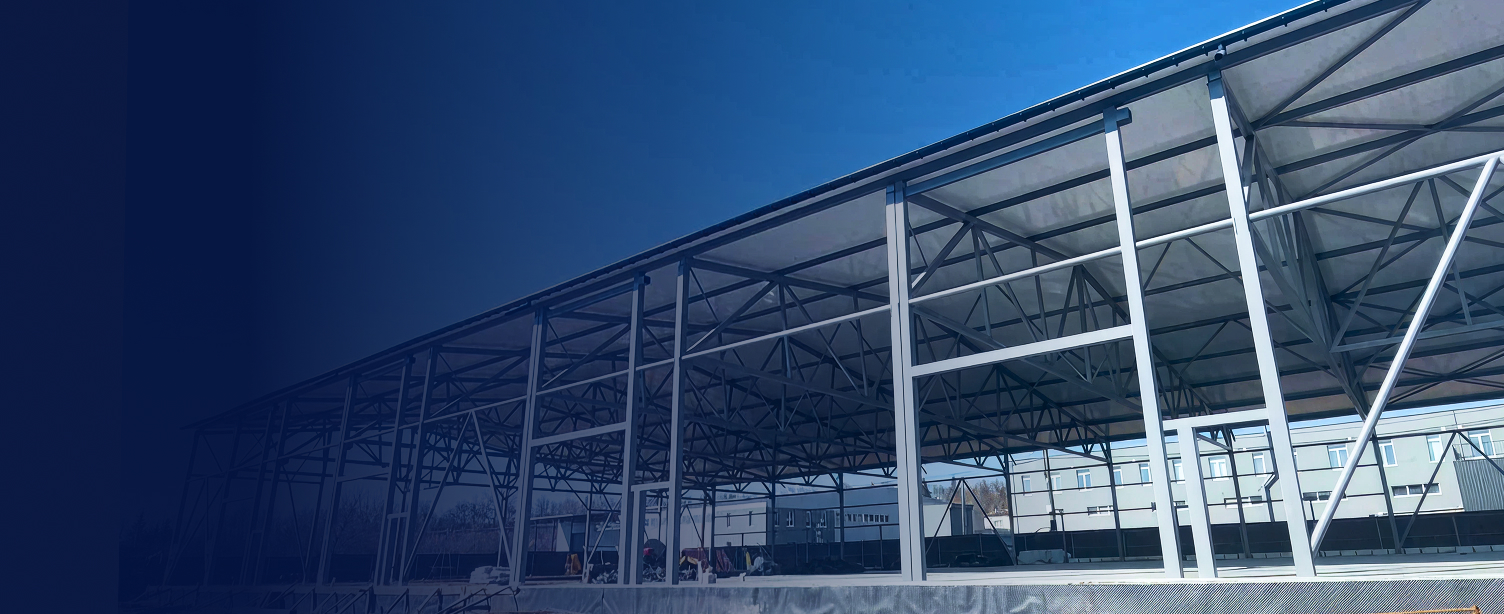

Planung eines Logistikzentrums mit 39 Metern lichter Weite auf schwierigem Untergrund in der Ukraine

RFEM 6 als Brücke zwischen Geotechnik und Tragwerksplanung

Der entscheidende Vorteil bei diesem Projekt bestand nicht nur darin, dass geotechnische und statische Berechnungen durchgeführt werden konnten – sondern dass beide im selben Modell und zur gleichen Zeit durchgeführt werden konnten. RFEM 6 ermöglichte es Sergiy, Fundamentsetzungen und Verformungen des Überbaus gleichzeitig zu beobachten, sodass die Interaktion zwischen Boden- und Stahlverhalten stets sichtbar blieb.

Das ist wichtig, weil die beiden Systeme nicht unabhängig voneinander sind: Die Bodenverformung beeinflusst das Verhalten der Fundamentplatte, was sich wiederum auf die Kräfte in den Stützen und Fachwerken darüber auswirkt. Werden diese Analysen in separater Software durchgeführt und die Ergebnisse anschließend manuell abgeglichen, entstehen sowohl Fehler als auch Verzögerungen. Ein einheitliches Modell beseitigt dieses Risiko.

Nach der Bauausführung wurde die Genauigkeit des Modells vor Ort bestätigt. Die gemessenen Setzungen und Rissbreiten im Fundament blieben innerhalb der berechneten Grenzwerte – eine direkte Validierung der in RFEM 6 durchgeführten geotechnischen und Bauzustandsanalyse.

Stahlanschlüsse und Sicherheitsnetz der Integration

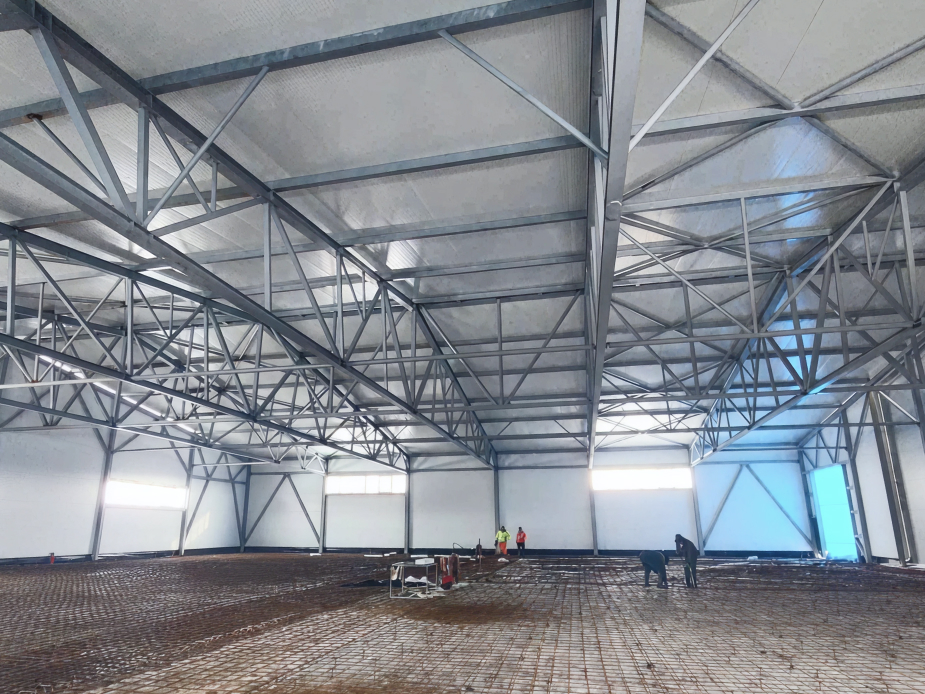

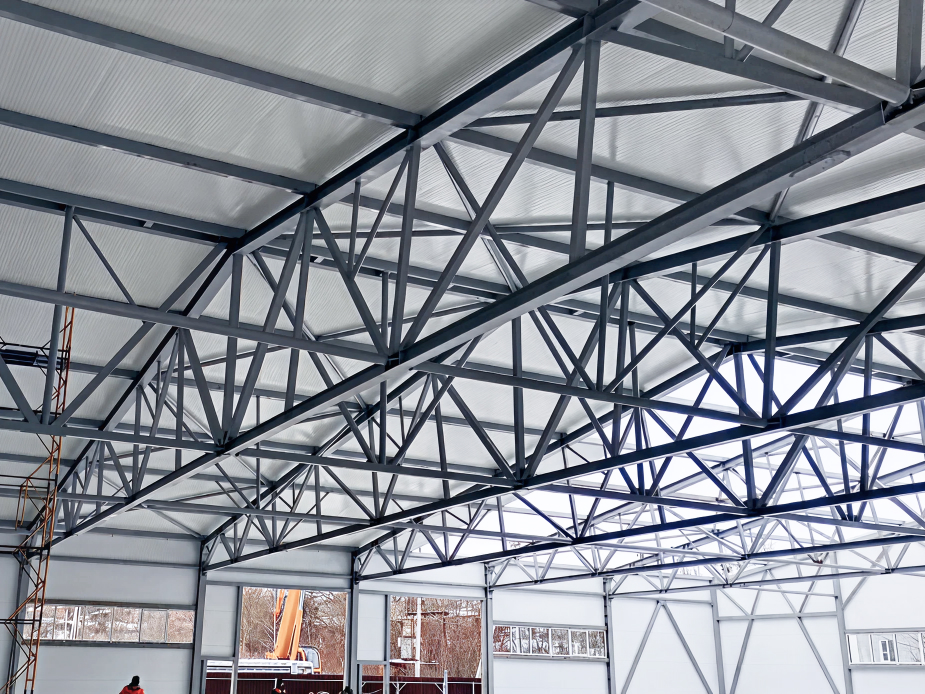

Die Stahlkonstruktion – Stützen, 39 m lange Gitterträger, Pfetten und Verbände – enthält eine große Anzahl von Verbindungen. Sergiy schloss die Bemessung der Stahlstäbe problemlos ab, doch beim Übergang zur Überprüfung der einzelnen Anschlüsse mit dem Add-On Stahlanschlüsse stellte er fest, dass mehrere Verbindungen Ausnutzungen von über 1,0 aufwiesen.

Diese Feststellung machte eine Umplanung des vertikalen Verbandsfachwerks erforderlich, bevor die Anschlussnachweise erneut durchgeführt wurden. Der korrigierte Entwurf wurde genehmigt. Entscheidend ist, dass dieses Problem in der Software erkannt wurde, bevor es auf der Baustelle zu einem Problem werden konnte – ein Resultat davon, dass die Add-Ons Stahlbemessung und Stahlanschlüsse als integriertes Paar innerhalb eines Modells funktionieren und nicht als separate, voneinander getrennte Werkzeuge.

Die Verwendung des Add-Ons ist sehr komfortabel, da keine zusätzlichen Funktionen erforderlich sind.

Die Berechnungsergebnisse werden in einer übersichtlichen und anwenderfreundlichen Benutzeroberfläche ausgegeben.

Sergiy Umanskiy PPVP KARKAS

Wichtige Funktionen: Anschlusssteifigkeit & Querschnittsoptimierung

Zwei fortgeschrittene Funktionen, die die Modellgenauigkeit verfeinerten und die vorhandene Querschnittskapazität optimal ausnutzten

• Integrierte Anschlusssteifigkeit: Ein weiterer technischer Vorteil ergab sich daraus, dass RFEM 6 die berechnete Anfangssteifigkeit jedes Anschlusses automatisch in das globale Statikmodell zurückführt. Da die Anschlusssteifigkeit die Verformungen und Schnittgrößen im gesamten Tragwerk direkt beeinflusst, verbesserte dieser Rückkopplungskreis zwischen Anschluss- und Systemanalyse die Genauigkeit der Gesamtergebnisse.

• Erweiterte plastische Bemessung: Glattere Spannungen, bessere Ergebnisse: Für die HE 240-I-Profile, die in den Stützen und im Obergurt der Fachwerke verwendet wurden, wurde die Option 'Erweiterte plastische Bemessung' angewendet. Im direkten Vergleich mit der linear-elastischen Bemessung war der Unterschied deutlich: Der elastische Ansatz führte zu Spannungsspitzen an den Gurtanschlüssen, während der plastische Ansatz ein gleichmäßiges, kontinuierliches Spannungsdiagramm über die gesamte Länge des Gurtes ergab. Die plastischen Spannungswerte waren nicht nur niedriger und effizienter, sie spiegelten auch das tatsächliche Verhalten der Konstruktion physikalisch besser wider.
