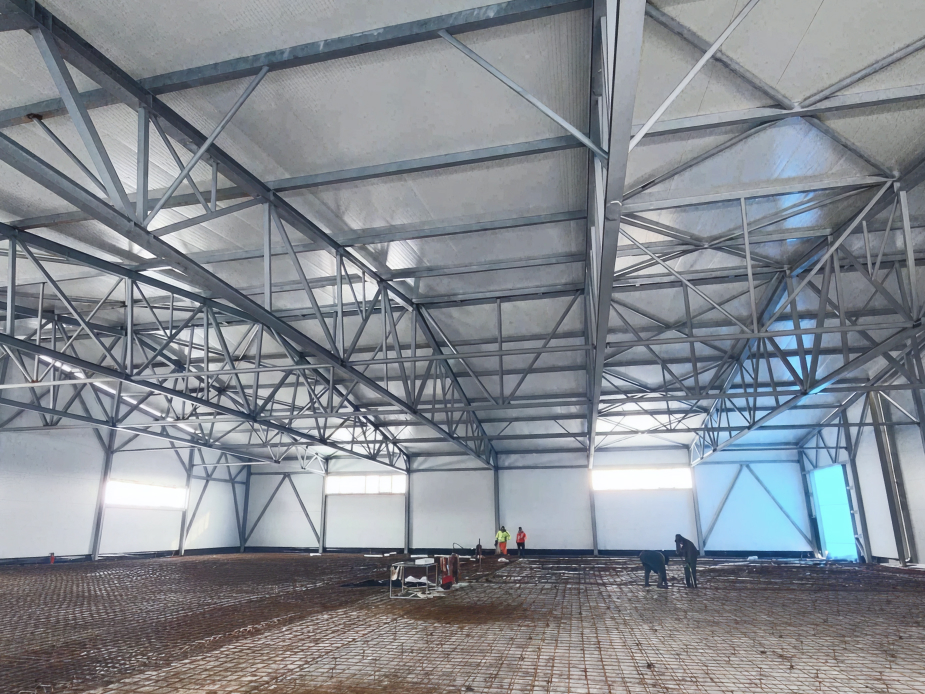

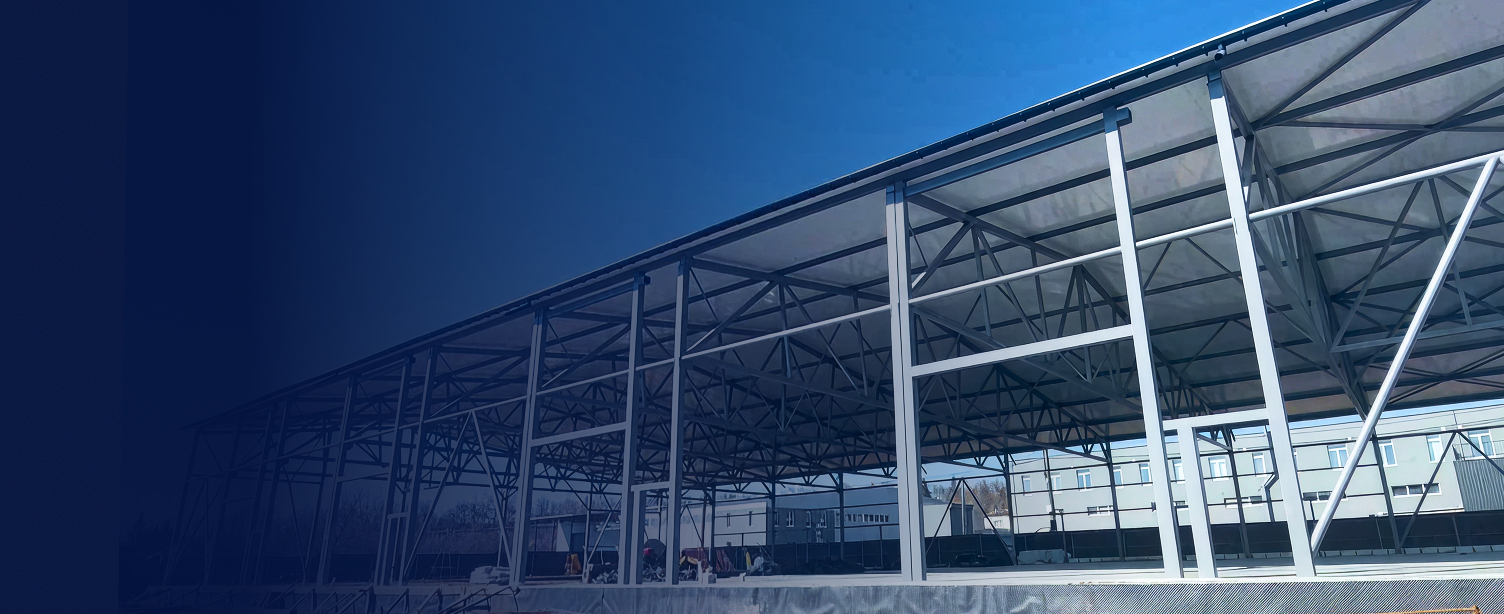

Projekt 39-metrowego centrum logistycznego na trudnym terenie na Ukrainie

RFEM 6 jako most pomiędzy geotechniką a analizą konstrukcyjną

Największą zaletą tego projektu nie było jedynie to, że można było przeprowadzić obliczenia geotechniczne i konstrukcyjne – chodziło o to, że oba rodzaje obliczeń można było wykonać w tym samym modelu i w tym samym czasie. Program RFEM 6 umożliwił Sergiyowi jednoczesną obserwację osiadania fundamentów i odkształceń konstrukcji nośnej, dzięki czemu wzajemne oddziaływanie między zachowaniem gruntu a reakcją konstrukcji stalowej było zawsze widoczne.

Ma to znaczenie, ponieważ oba układy nie są od siebie niezależne: odkształcenia gruntu wpływają na zachowanie płyty fundamentowej, co z kolei przekłada się na siły działające na słupy i kratownice powyżej. Przeprowadzanie tych analiz w oddzielnych programach, a następnie ręczne uzgadnianie wyników, wiąże się zarówno z ryzykiem błędów, jak i opóźnieniami. Ujednolicony model eliminuje to ryzyko.

Po zakończeniu budowy dokładność modelu została potwierdzona na miejscu. Zmierzone osiadania i szerokości pęknięć w fundamentach mieściły się w obliczonych granicach, co stanowi bezpośrednie potwierdzenie poprawności analizy geotechnicznej i analizy etapu budowy przeprowadzonych w programie RFEM 6.

Stalowe połączenia i zabezpieczenia integracji

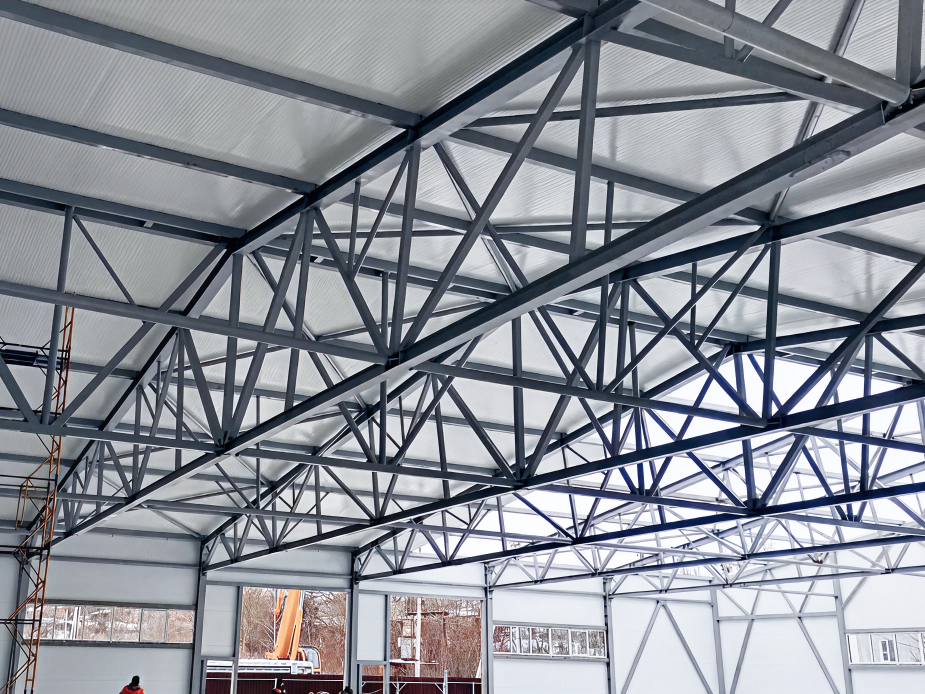

Konstrukcja stalowa – słupy, kratownice o długości 39 metrów, płatwie i stężenia – zawiera wiele połączeń. Sergiy bez problemów zakończył projektowanie elementów stalowych, ale kiedy przystąpił do weryfikacji poszczególnych połączeń za pomocą rozszerzenia Połączenia stalowe, okazało się, że w przypadku kilku połączeń współczynniki projektowe przekraczały wartość 1,0.

Ta obserwacja spowodowała konieczność przeprojektowania pionowej konstrukcji kratownicowej przed ponownym przeprowadzeniem kontroli połączeń. Skorygowana wersja przeszła kontrolę pomyślnie. Kluczową kwestią jest to, że problem ten został wykryty w oprogramowaniu, zanim stał się problemem na placu budowy – jest to wynik tego, że rozszerzenia Projektowanie konstrukcji stalowych i Połączenia stalowe działają jako zintegrowana para w ramach jednego modelu, a nie jako oddzielne, niezależne od siebie narzędzia.

Stosowanie rozszerzenia jest bardzo wygodne i nie wymaga dodatkowych funkcji.

Wyniki obliczeń są przedstawiane w przystępnym i przyjaznym interfejsie.

Sergiy Umanskiy Konstrukcje PPVP

Najważniejsze funkcje: sztywność połączeń i optymalizacja przekroju poprzecznego

Dwie zaawansowane funkcje, które zwiększyły dokładność modelu i pozwoliły w pełni wykorzystać dostępną efektywność przekroju

• Zintegrowana sztywność połączeń: Kolejną zaletą techniczną programu RFEM 6 była możliwość automatycznego wprowadzania obliczonej sztywności początkowej każdego połączenia z powrotem do globalnego modelu konstrukcyjnego. Ponieważ sztywność połączeń ma bezpośredni wpływ na odkształcenia i siły wewnętrzne w całej konstrukcji, ta pętla sprzężenia zwrotnego między analizą na poziomie połączeń a analizą na poziomie układu poprawiła dokładność ogólnych wyników.

• Zaawansowane projektowanie plastyczne: bardziej równomierne naprężenia, lepsze wyniki: W przypadku profili dwuteowych HE 240 zastosowanych w słupach i górnym pasie kratownic wykorzystano opcję zaawansowanego projektowania plastycznego. Porównując to bezpośrednio z projektowaniem liniowo-sprężystym, różnica była wyraźna: podejście sprężyste powodowało powstawanie szczytów naprężeń w połączeniach pasów, podczas gdy podejście plastyczne zapewniało płynny, ciągły wykres naprężeń na całej długości pasa. Wartości naprężeń plastycznych były nie tylko niższe i bardziej efektywne, ale także lepiej odzwierciedlały fizyczne zachowanie konstrukcji.
