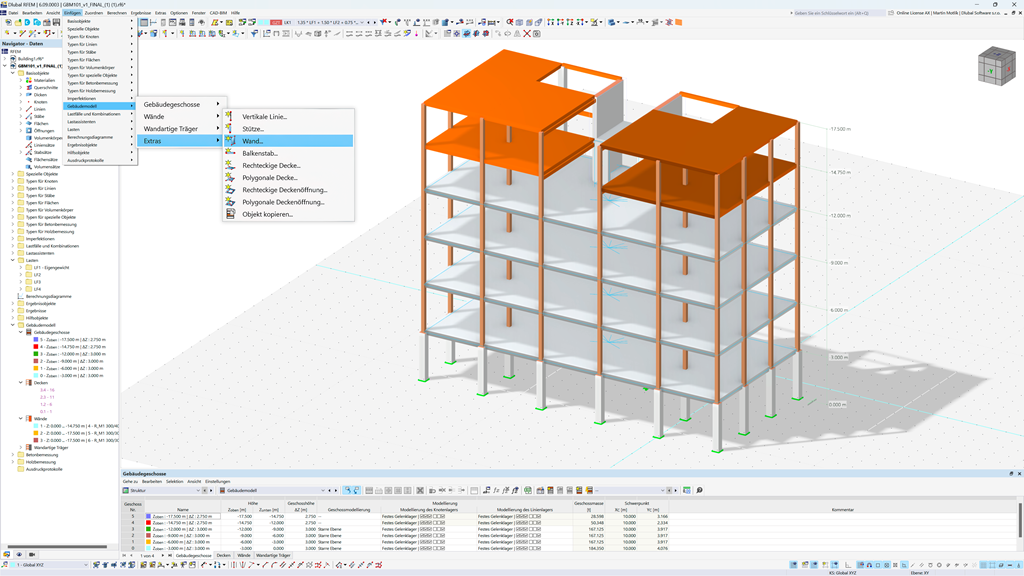

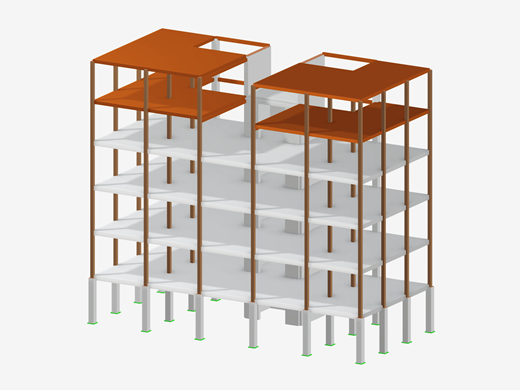

Hilfreiche Tools für mehrstöckige Modellierung verfügbar (Stütze, Wand, Träger, Decke usw.)

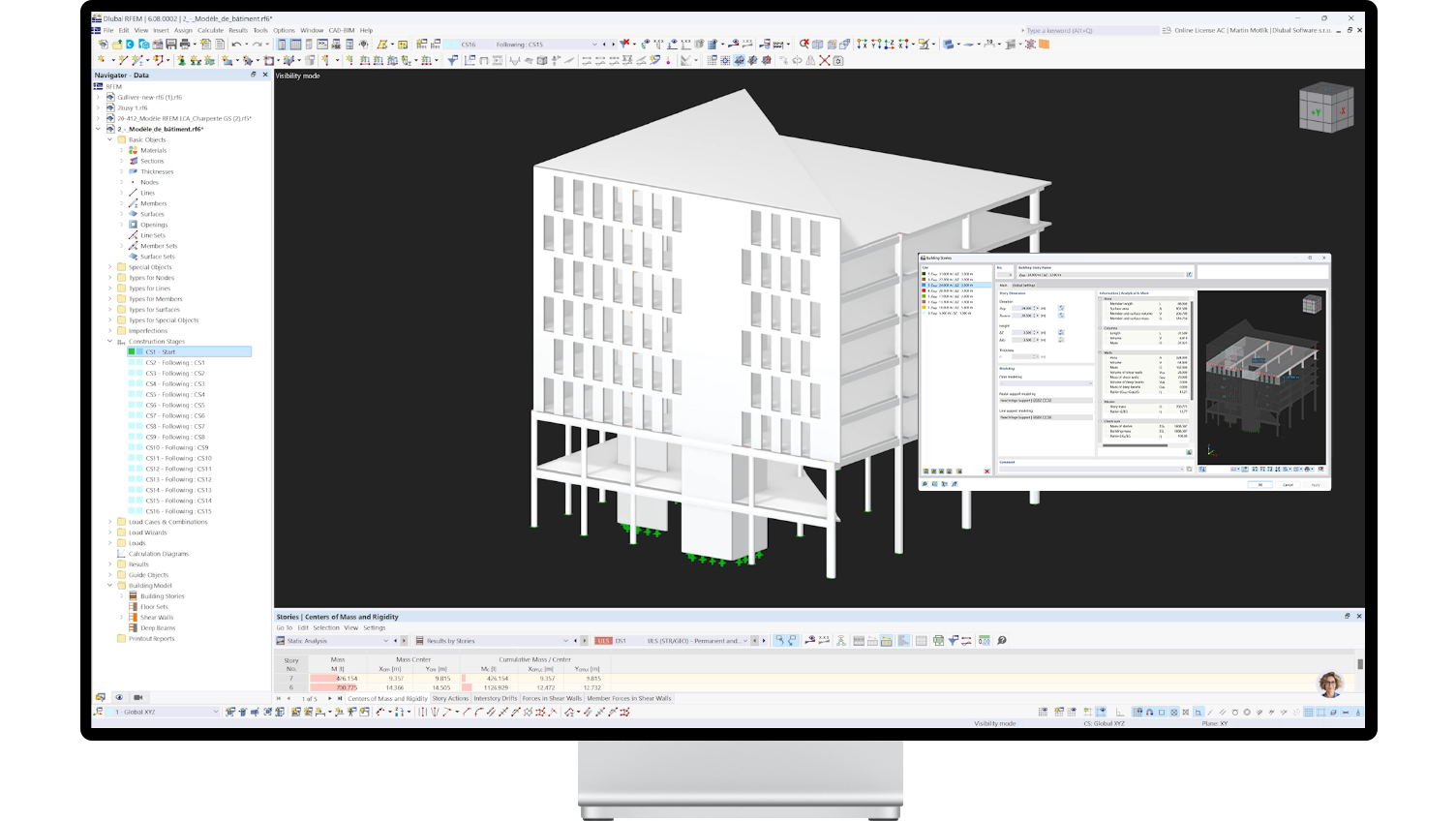

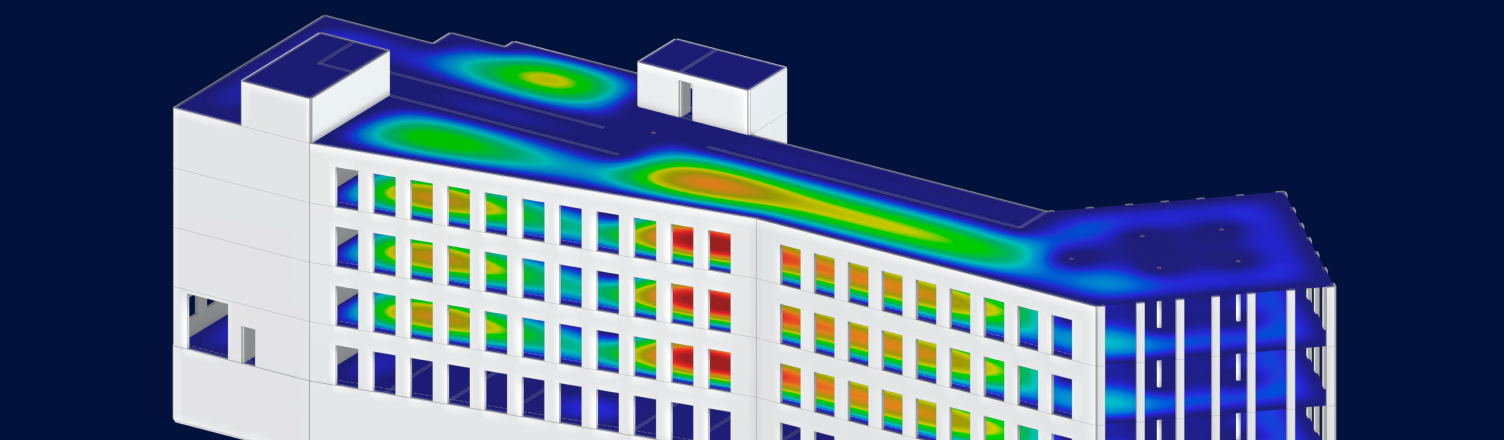

Effiziente Gebäudemodellierung mit RFEM 6
Mit diesem Add-On reduzieren Sie Ihr Gebäudemodell auf die statisch relevanten Elemente. So erhalten Sie eine präzise und übersichtliche Darstellung der tragenden Struktur – ideal für effiziente Berechnungen und klare Ergebnisse.
Das Gebäudemodell ist ein essenzielles Add-On, das für mehrgeschossige Gebäude bestens geeignet ist. Mit Funktionen wie der Aufteilung in Decken und Wandbemessung (2D/3D), einfachen Verwaltung von Objekten (Decken, Wände, Stützen usw.) und der intuitiven Handhabung bietet das Gebäudemodell eine umfassende Unterstützung für effiziente und präzise Bauwerksmodellierung.
In Kombination mit dem Add-On Analyse von Bauzuständen (CSA) kann der Bauablauf von Strukturen berücksichtigt werden.
Dieses Tool ermöglicht es, Konstruktionsdaten schnell zu verarbeiten, Modelländerungen mühelos umzusetzen – von einfachen Bauplänen bis zu komplexen Konstruktionen.
.png?mw=1000&hash=23fdb35beaaa678d8c94fb83ab6a1ed93d3fe676)
Video: Gebäudemodell für mehrgeschossige Gebäude | RFEM 6 von Dlubal Software

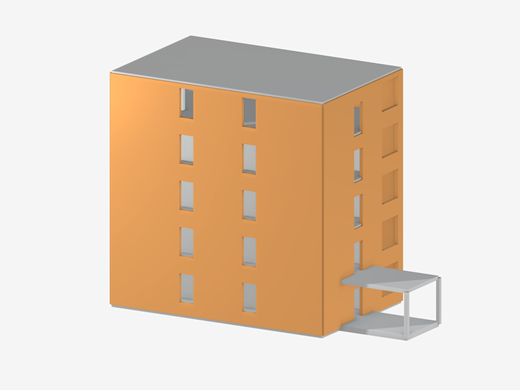

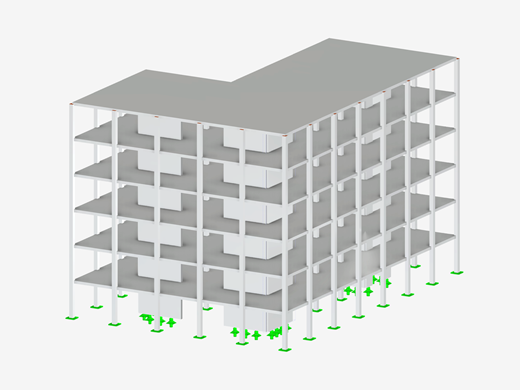

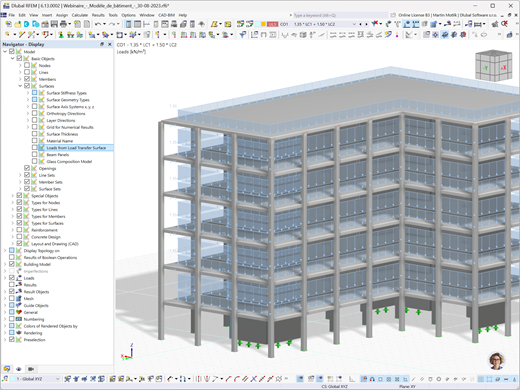

Comparison of the Concrete Structure Model Without Load Distribution (Left) and with Load Distribution (Right)
.png?mw=200&hash=5566156fb6c7857e17ae0ccb53517ba2ba92ab7f)
Video: Gebäudemodell für mehrgeschossige Gebäude | RFEM 6 von Dlubal Software

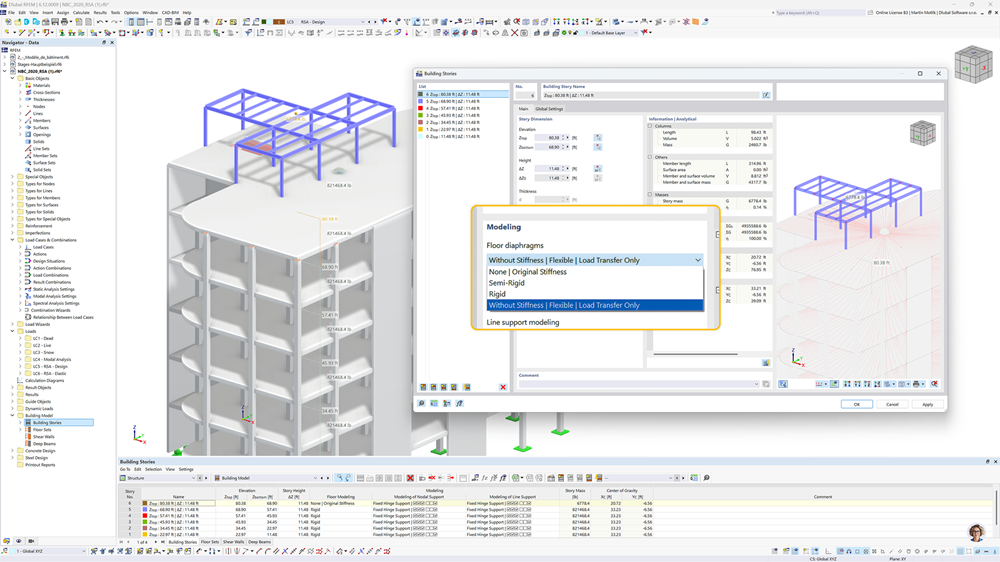

Floor Diaphragms Types Illustration

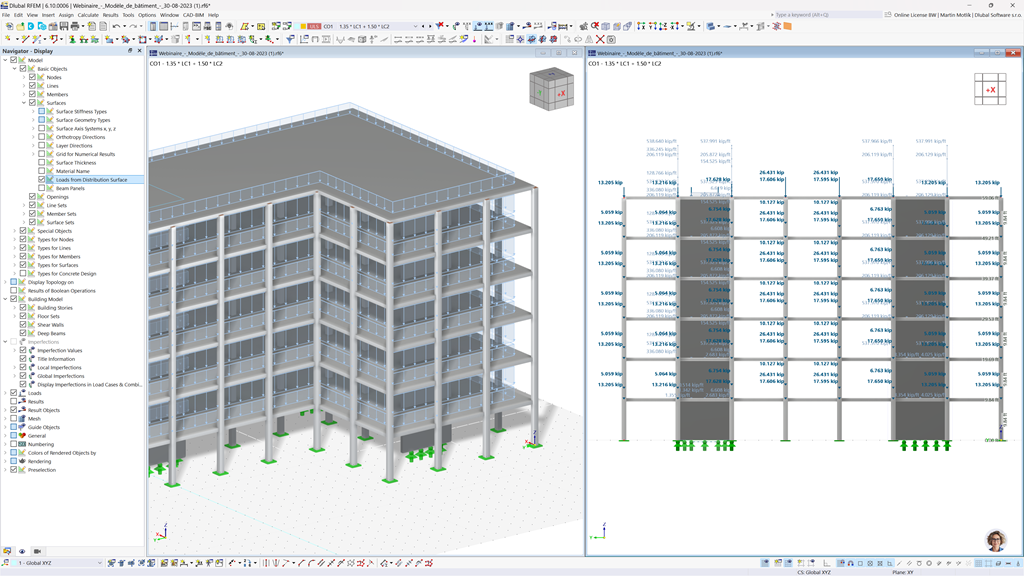

Comparison of the Concrete Structure Model Without Load Distribution (Left) and with Load Distribution (Right)
_1.png?mw=200&hash=8acec83e1c3f2994f584ecbddd56d817d1dd252d)

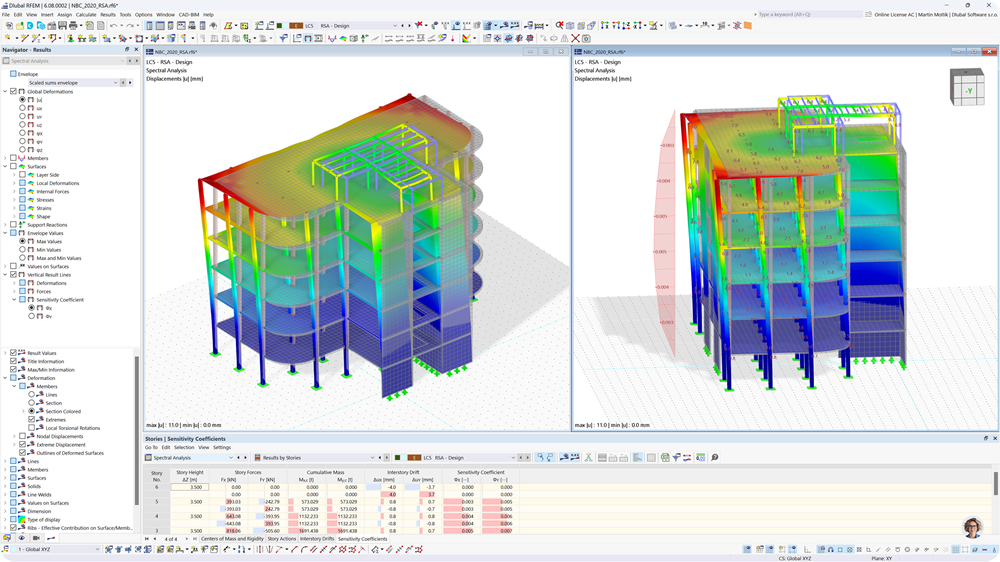

Response Spectrum Sensitivity Coefficient Analysis Visualization
Video: Gebäudemodell für mehrgeschossige Gebäude | RFEM 6 von Dlubal Software

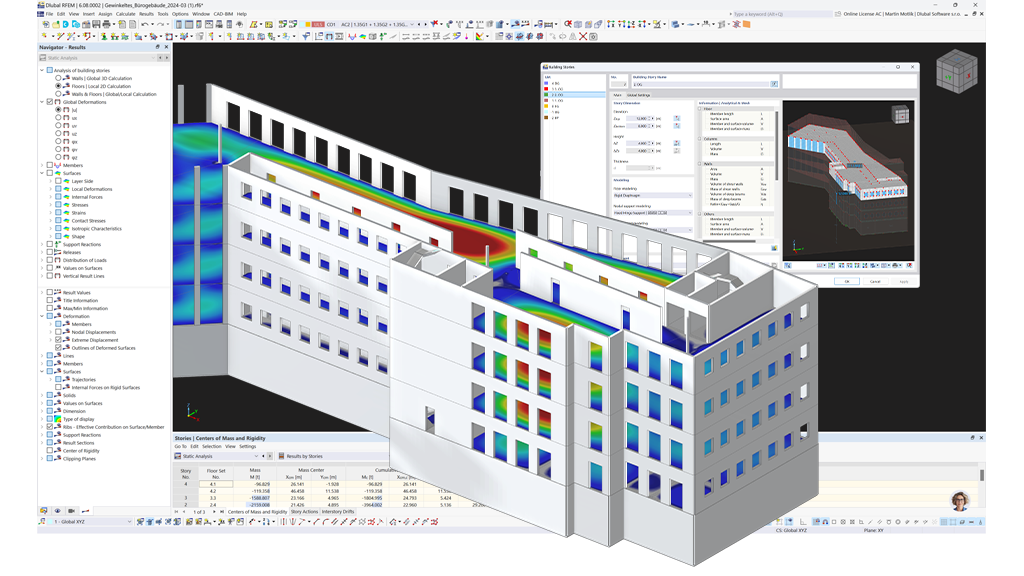

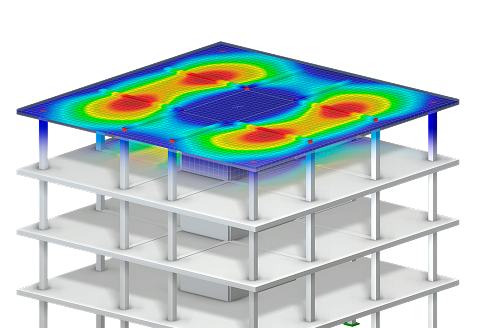

Das Add-On Gebäudemodell organisiert Ihr 3D-Modell in definierte Geschosse und optimiert so die Analyse mehrstöckiger Strukturen. Es vereinfacht automatisch die Lastverteilung und übernimmt spezifische Steifigkeitseinstellungen, wodurch eine präzise seismische Bewertung und globale Stabilitätsnachweise auf Grundlage von realistischem Gebäudeverhalten ermöglicht werden.

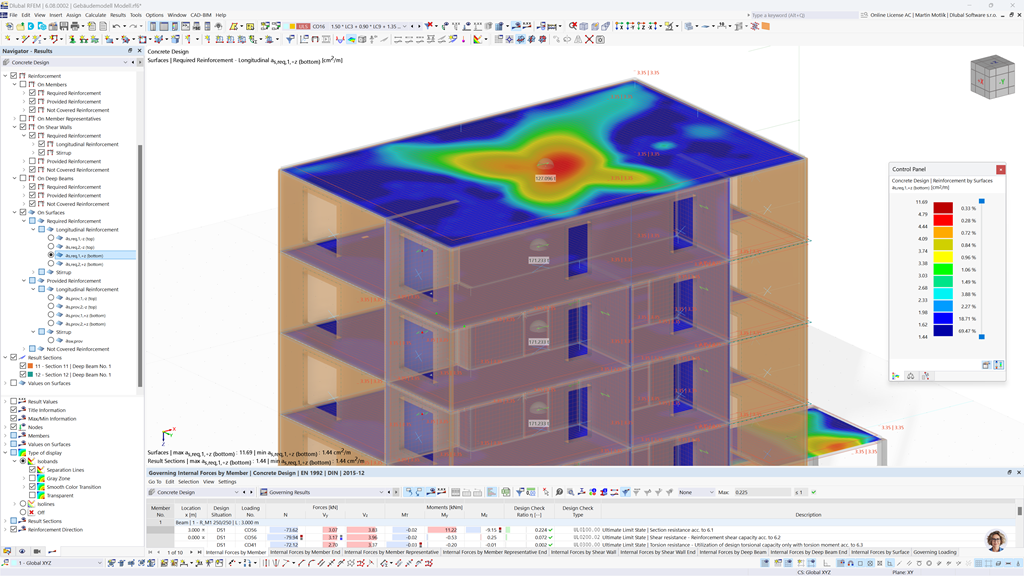

Gebäudestabilität und Optimierung

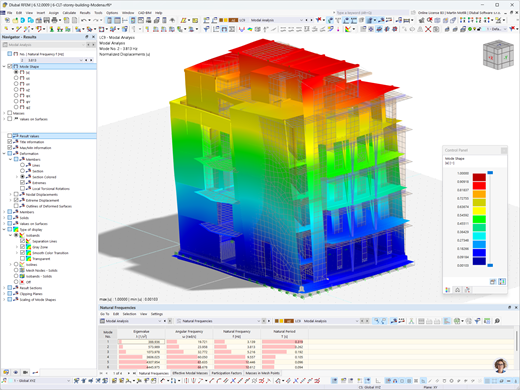

Nach der Berechnung einer Erdbebenanalyse werden für jede Etage Tabellenergebnisse ausgegeben, darunter der Massenmittelpunkt, der Steifigkeitsmittelpunkt, der Geschossschub und die Geschossverschiebungen. Dies ermöglicht eine präzise Bewertung der Reaktion der Struktur auf diese aufgebrachten Erdbebenlasten. Zusätzliche Ergebnisinformationen wie Empfindlichkeitsbeiwerte und Stockwerksverschiebung geben Aufschluss darüber, ob eine zusätzliche Optimierung der Struktur erforderlich ist, um die Stabilitätsanforderungen zu gewährleisten.

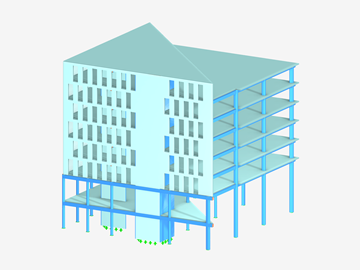

Seiten- und Schwerkraftanalyse

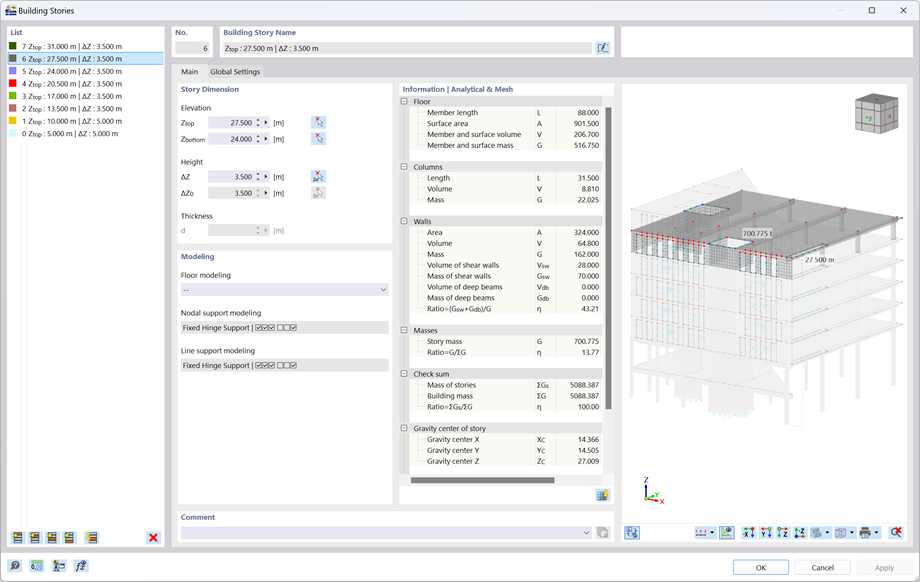

Bei Verwendung von starren oder nachgiebigen Ebenen mit dem Add-On Gebäudemodell wird die 3D-Seitenanalyse (Wände) unabhängig von der 2D-Schwerkraftanalyse (Böden) durchgeführt. Das Add-On ermittelt automatisch den Massenmittelpunkt und bei starren Ebenen den Steifigkeitsmittelpunkt für jedes Stockwerk. Außerdem werden wichtige Parameter wie Torsionsverhalten, Verschiebungsverhalten und die auf jede Wand einwirkenden Kräfte ermittelt.

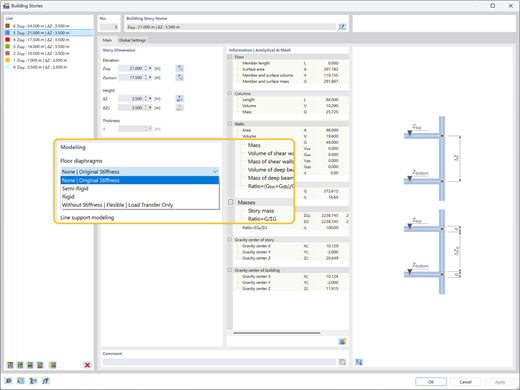

Geschossdeckenmembranen
Membranen/Ebenen können jedem Geschoss unabhängig zugewiesen werden. Zu den Ebenentypen gehören starre, nachgiebige oder flexible Ebenen. Zusätzlich ist auch die Zuweisung „keine Ebene” verfügbar. Bei Verwendung der angebotenen Ebenentypen werden die entsprechenden Steifigkeiten in der Ebene und außerhalb der Ebene für Seiten- und Schwerkraftberechnungen des Gebäudes verwendet. Die Ebenenmodellierung bietet Ihnen Flexibilität bei der Modellierung komplexer Tragwerkssysteme, ohne unnötigen Berechnungsaufwand zu verursachen.

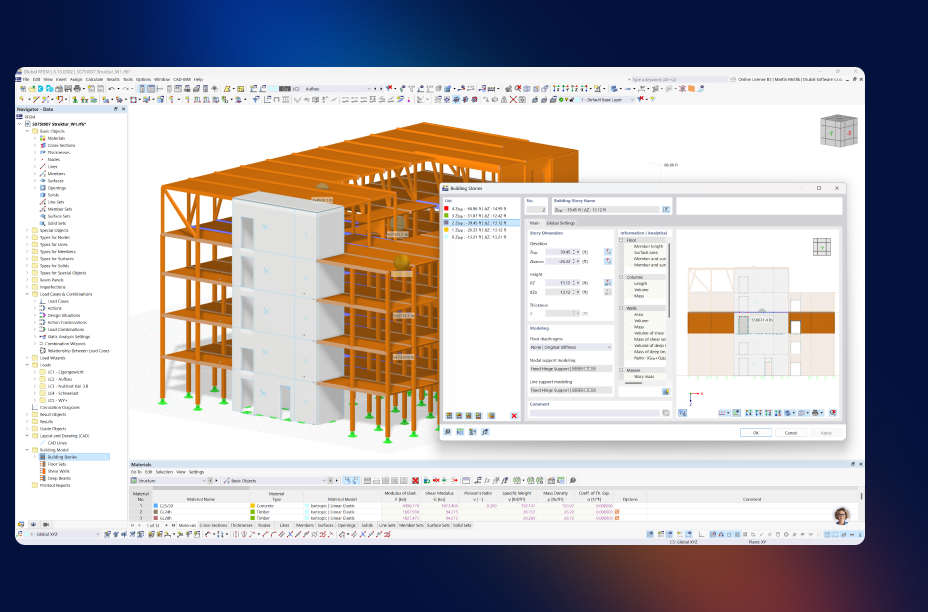

Laborgebäude in Garching bei München
Das Add-On Gebäudemodell spielte eine entscheidende Rolle bei der Analyse dieser beeindruckenden Holzkonstruktion. Es ermöglichte den Ingenieuren von Lignaconsult, Geschossdefinitionen effizient zu verwalten und die Stabilität von mehrschichtigen BSP-Flächen während der Bauphase zu überprüfen.
Artikel zur Analyse von Gebäudemodellen
_1.png?mw=920&hash=800a0a290931e6a559e5d7288131ecfd3f68d720)
Bewertung der Geschossverschiebung unter Erdbebenlasten gemäß ASCE 7-22
Übermäßige Verschiebung kann zu Systeminstabilität und Schäden an nichttragenden Komponenten führen. Dieser Artikel beschreibt detailliert das Verfahren zur Bewertung der Stockwerksverschiebung in RFEM 6 gemäß den Normen von ASCE 7-22.
Geschosstypen im Add-On Gebäudemodell von Dlubal
Liegt Ihr Fokus auf dynamischem Verhalten, struktureller Vereinfachung oder sekundären Elementen? Erfahren Sie, wie Sie die richtige Geschossdefinition für Ihre spezifischen Ziele auswählen und entdecken Sie die verschiedenen Typen, die im Add-On Gebäudemodell verfügbar sind.
Häufig gestellte Fragen
Was ist der entscheidende Vorteil der Verwendung des Add-Ons Gebäudemodell für die Erdbebenanalyse?
Ein wesentlicher Vorteil des Add-Ons Gebäudemodell ist seine Fähigkeit, die Stockwerksverschiebung genau zu bestimmen, einen kritischen Parameter bei der Erdbebenbemessung. Die Bewertung der Stockwerksverschiebung ist für die Gewährleistung der strukturellen Integrität von entscheidender Bedeutung, da sie übermäßige Verschiebungen begrenzt, die zu Instabilität oder Schäden an nichttragenden Komponenten wie Trennwänden führen können.
Mit dieser Funktionalität können Ingenieure auch Stabilitätsfaktoren und Empfindlichkeitsbeiwerte für die Stockwerksverschiebung berechnen, um zu beurteilen, ob P-Delta-Effekte in die Erdbebenanalyse einbezogen werden sollten. Diese Effekte können dann zusammen mit dem Add-On Antwortspektrenverfahren nahtlos in RFEM 6 integriert werden, um eine gründlichere und umfassendere Bewertung der seismischen Leistung des Gebäudes zu ermöglichen.
Kann ich mit diesem Add-On sowohl Holz- als auch Betonwände bemessen?
Ja. Das Add-On Gebäudemodell unterstützt Nachweise für beide Materialien. Es ist mit Normen wie Eurocode 5, NDS und CSA 086 für Holz sowie Eurocode 2, ACI und CSA A23.3 für Beton kompatibel und ermöglicht eine sichere und effiziente Nachweisführung mit einer übersichtlichen grafischen Ausgabe.
Warum führt die unabhängige Berechnung von Bauteilen zu Instabilität?
Das Gebäudemodell und die Funktion zum Modellieren von Geschossen mit „Starrer Ebene“ sind nicht für alle Gebäudetypen geeignet. Die Funktion wurde in erster Linie für 3D-Gebäude mit 5 bis 10 (oder mehr) Geschossen mit regelmäßigem oder identischem Grundriss entwickelt. Das bedeutet, dass Sie die Funktion „Starre Ebene“ nur den Platten zuweisen sollten, bei denen die Wände und Stützen in den darüber und darunter liegenden Geschossen identisch positioniert sind.
Weitere Informationen: FAQ | Instabilität bei Verwendung von Gebäudemodell mit "Starrer Ebene"
Wie geht das Add-On mit seitlichen Lasten wie Wind- oder Erdbebeneinwirkungen um?
Das Add-On nutzt definierte seitliche Elemente (Wände), um ausschließlich horizontale Lasten zu übertragen. Es berechnet automatisch den Massen- und Steifigkeitsmittelpunkt für jedes Geschoss sowie Torsions- und Verschiebungsparameter und ermöglicht so eine schnelle und präzise Bewertung des Verhaltens des Gebäudes unter seitlichen Lasten.
Was sind bewährte Verfahren für die Modellierung von Massivholz-Linienfreigaben und Liniengelenken mit Ebenen in RFEM 6?
Die Verwendung von Linienfreigaben oder Gelenken innerhalb einer definierten Ebene/Membran (starr oder nachgiebig) wird im Allgemeinen nicht empfohlen. Ebenen/Membranen setzen eine Kontinuität in der Ebene voraus, während Linienfreigaben eine Unstetigkeit einführen, wodurch ein Steifigkeitskonflikt entsteht, der zu numerischer Instabilität führen kann. Für eine genaue Massivholzmodellierung ist es am besten, die Ebene/Membran wegzulassen und das Bodensystem vollständig in 3D zu modellieren.
Weitere Informationen: FAQ | Bewährte Verfahren für Massivholz-Linienfreigaben, Liniengelenke und Ebenen in RFEM 6
Hier können Sie technische Fragen stellen und beantworten, sich an interessanten Diskussionen über Statik und Tragwerksplanung beteiligen, neue Funktionen vorschlagen und direkt mit dem Dlubal-Team und anderen Anwendern interagieren.
Sind Sie bereit, die nächsten Schritte mit Ihrem Dlubal-Kauf zu gehen? Teilen Sie uns mit diesem Formular mit, welche Produkte Sie interessieren. Unser Vertriebsteam erstellt Ihnen ein unverbindliches, individuelles Angebot.
Online-Handbuch
Stöbern Sie jederzeit in unseren Online-Handbüchern zum Add-On Gebäudemodell, um Ihre Arbeit zu optimieren und Ihre Projekte zu unterstützen.
Videos
Entdecken Sie nützliche Videos zum Add-On Gebäudemodell. Diese Tutorials führen Sie durch praktische Arbeitsabläufe und helfen Ihnen, wichtige Funktionen schnell zu beherrschen.
Webinare
Lernen Sie bewährte Verfahren für komplexe Stabilitätsanalysen kennen und entdecken Sie fortgeschrittene Tipps zur Optimierung Ihrer Gebäudebemessungen.
