Conjunto de sólidos de suelo

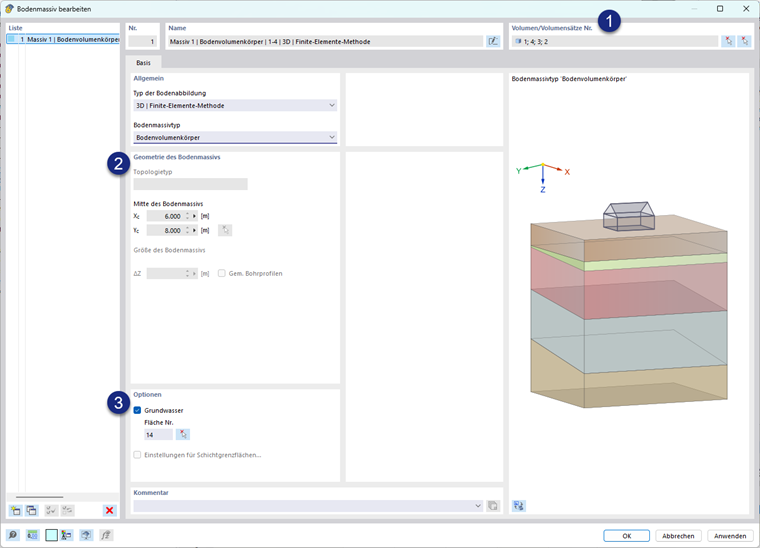

El tipo de macizo de suelo considerado tiene un cuadro de diálogo de entrada como se muestra en la siguiente figura.

Bodenvolumen/ Bodenvolumensätze

Dem Massiv sind im Bereich (1) die Bodenvolumen oder alternativ Bodenvolumensätze vom Typ "Kontinuierliche Volumenkörper" zuzuweisen, aus denen dieses bestehen soll. Dies kann direkt durch die Eingabe der entsprechenden Nummer oder durch die grafische Auswahl erfolgen.

Importante

Die gewählten Volumenkörper müssen vom Typ "Boden" sein und somit ebenfalls ein Material vom Typ "Basis" oder "Boden" aufweisen.

Geometría del macizo de suelo

Für den vorliegenden Bodenmassivtyp wird die Geometrie durch die Geometrie der angewendeten Bodenvolumenkörper bzw. -sätze festgelegt. Im Bereich (2) ist somit keine Eingabe erforderlich.

Opciones

Soll der Grundwasserspiegel in der weiteren Analyse des Bodenmassivs berücksichtigt werden, so ist im Abschnitt (3) die entsprechende Checkbox im Abschnitt Optionen zu aktivieren. Für die Fläche ist die Eingabe der Flächennummer einer zuvor modellierten Grundwasserspiegelfläche erforderlich.

Información

Sämtliche Änderungen der Eingabe für die Bodenvolumenkörper, die Bestandteil des Massivs vom Typ "Bodenvolumensatz" sind, werden direkt in den Bodenvolumenkörpern vorgenommen.
