Ve srovnání se skutečným podložím má síť prvků omezený rozsah. Aby nedocházelo ke značnému falzifikaci okrajů sítě, musí mít síť dostatečný odstup od modelované konstrukce.

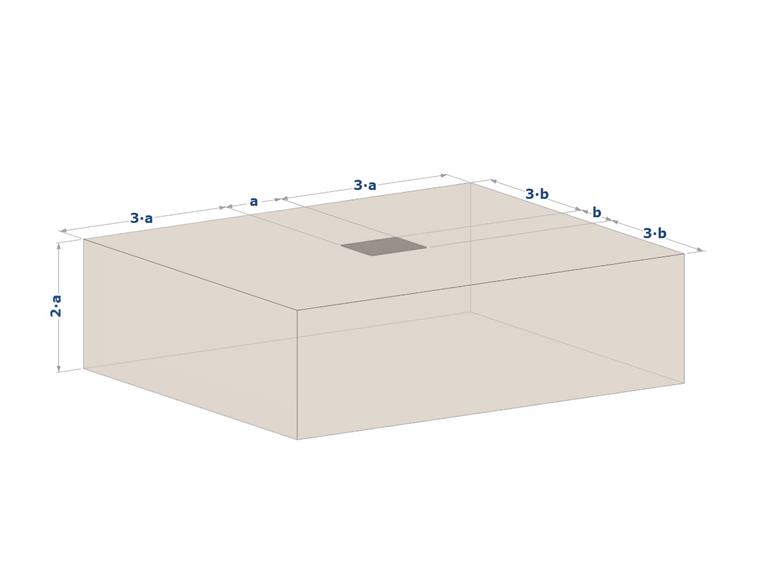

Na následujícím obrázku jsou uvedeny směrné hodnoty pro zohlednění rozměrů podlažního průřezu na základě Reference [1 ].
Doplňující informace
- Velikost počátečního průřezu by se měla při předběžných výpočtech měnit a měl by být zkoumán vliv na výsledky. Pokud se výsledky při zvětšování okrajových vzdáleností na příslušných místech mění jen nepatrně, lze výpočetní řez považovat za dostatečně velký.
- Může se stát, že rozměry výpočtového průřezu vyplývají například ze stávajícího půdního profilu, například v důsledku vložených vysoce deformovatelných vrstev zeminy.
- Při výběru stále hlubších průřezů je třeba zohlednit příslušné materiálové charakteristiky, protože tuhost podloží se zpravidla s výškou výrazně zvyšuje. Pokud by se to při výběru materiálových zákonitostí a materiálových parametrů nezohlednilo, mohlo by dojít k nerealisticky velkým posunům (např. Sedání základů). Odkaz [1 ]
