Entrada de dados

Você pode definir os parâmetros de superfícies multicamadas tanto para as espessuras quanto para os materiais.

Espessuras

Quando o add-on Superfícies Multicamadas está ativado nas configurações básicas do modelo , está disponível a seleção do tipo de espessura Camadas e Disco de Viga para as espessuras de superfícies.

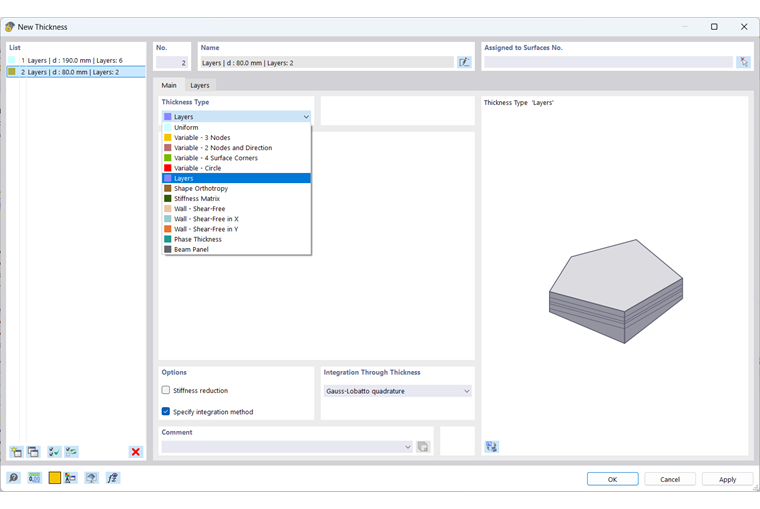

Selecionar tipo de espessura "Camadas"

Camadas

Ao definir o tipo de espessura 'Camadas', a aba Camadas fica disponível. Aqui você pode definir as composições de camadas à sua escolha.

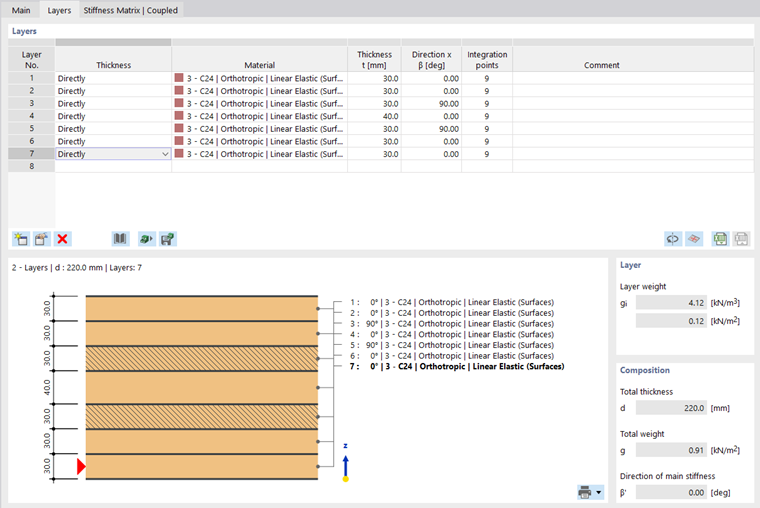

Definir camadas

Escolher composição de camadas da biblioteca

Através do botão você tem acesso a uma biblioteca com composições de camadas de vários fabricantes de madeira laminada cruzada presentes no programa.

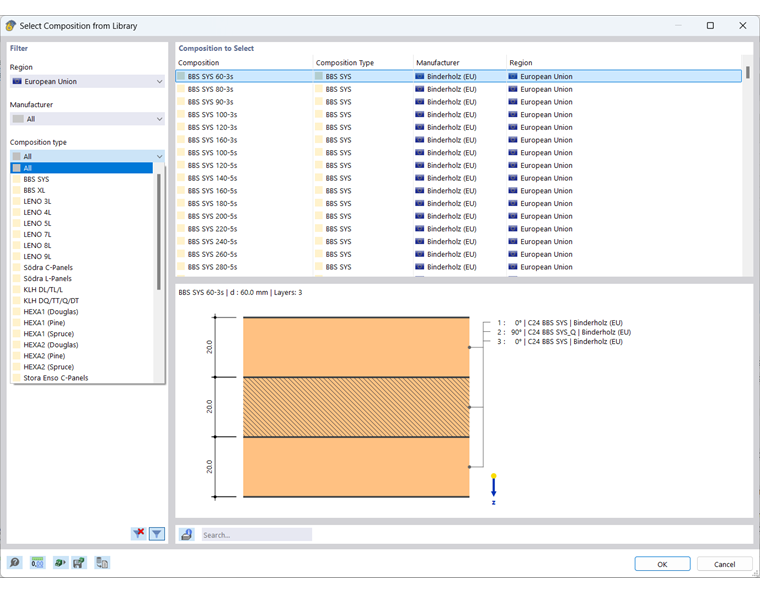

Selecionar composição de camadas na biblioteca

Você pode usar os filtros e as funções de busca habituais de outras bibliotecas para selecionar o tipo apropriado.

Salvar composições de camadas

Composições de camadas criadas manualmente podem ser salvas em um banco de dados. Utilize para isso o botão . Em seguida, indique um nome para o modelo.

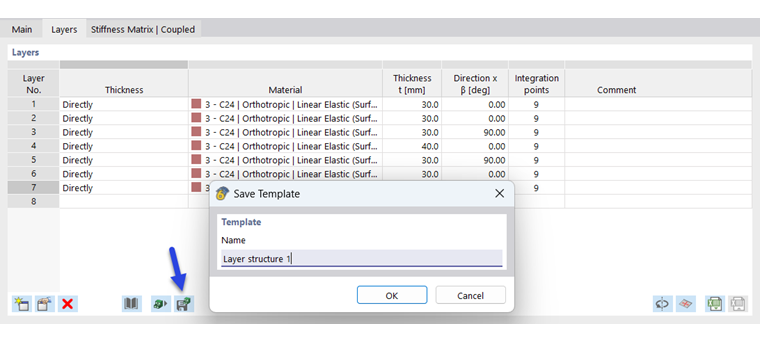

Guardar composição de camadas como modelo

As composições de camadas, incluindo reduções de rigidez, são salvas localmente no computador. Na instalação padrão, você encontrará este arquivo com o nome thickness_layers.bin no diretório C:\Users\"NomeDoUsuário"\AppData\Local\Dlubal\RFEM6_6.xx\configs. Você pode copiar este arquivo para outros computadores. Assim, composições personalizadas só precisam ser criadas uma vez.

Adicionalmente, as composições de camadas também são salvas nas configurações da GUI e podem ser exportadas a partir daí conforme necessário. Isto é descrito no capítulo Ajustar cor e estilo de exibição de objetos do manual RFEM.

Exportar configuração GUI (espessuras)

Redução de Rigidez

Particularmente na análise de madeira laminada cruzada, a capacidade de reduzir a rigidez é importante. Isso é explicado para rigidezes de torção e de cisalhamento de placa no FAQ 004119. A aba Redução de Rigidez fica disponível quando você marca o campo 'Redução de Rigidez' na aba 'Base' (veja a seção 'Opções' na imagem Selecionar tipo de espessura 'Camadas').

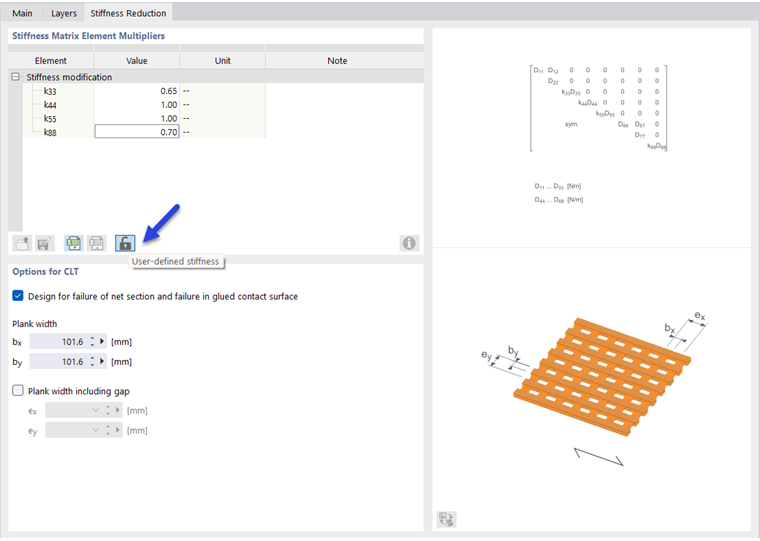

Definir a redução de rigidez

Materiais

Você pode selecionar materiais como de costume na Biblioteca de Materiais. Para o cálculo de placas de madeira laminada cruzada, estão disponíveis materiais específicos.

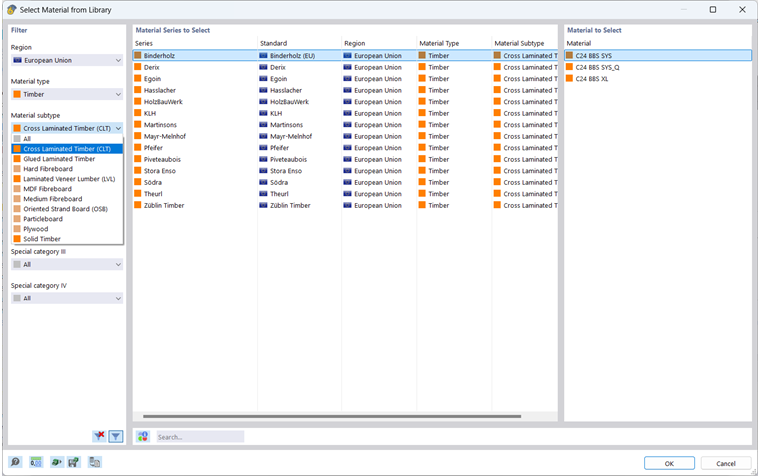

Selecionar material de madeira laminada cruzada na biblioteca

Nos valores materiais para madeira laminada cruzada, estão implementadas as resistências que são especialmente aplicadas nas verificações avançadas de tensões de cisalhamento.

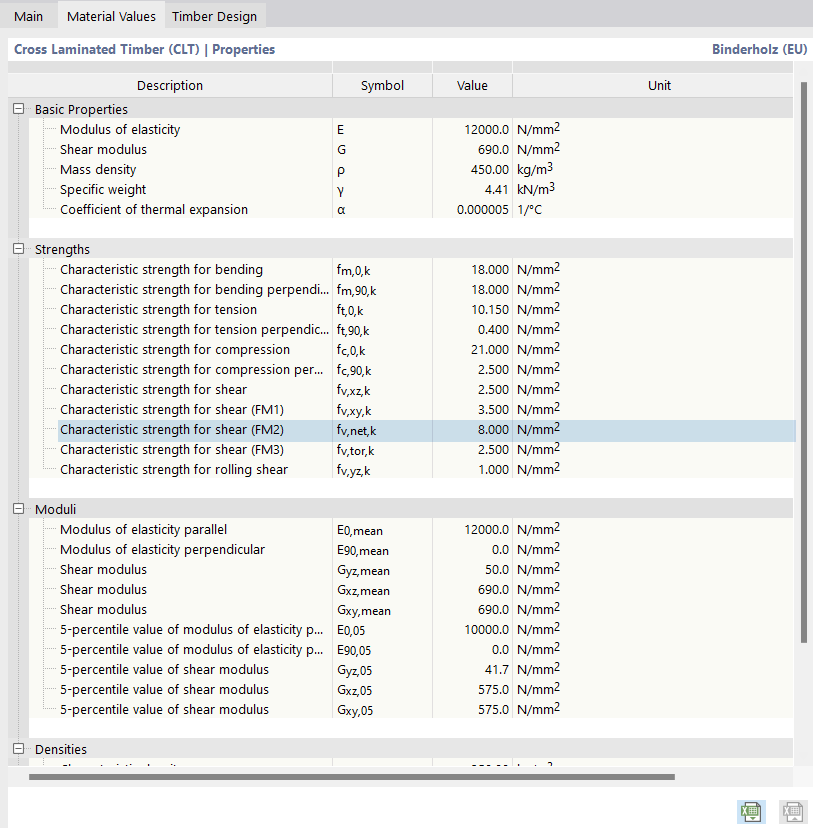

Propriedades de material

As resistências e tensões são explicadas no capítulo Tensões.
