Input

È possibile definire i parametri delle superfici multistrato per gli spessori da un lato e per i materiali dall'altro.

spessori

Se si definisce un input nel Modello - Dati di base , è anche possibile selezionare il tipo di spessore degli strati per gli spessori delle superfici.

01 Seleziona il tipo di spessore 'Strati'

Strati

Quando è impostato il tipo di spessore 'Strati', la scheda Strati diventa disponibile. Qui è possibile definire le strutture di qualsiasi strato.

02 Definisci i livelli

Selezione della struttura a strati nella libreria

Utilizzare il pulsante per accedere a una libreria con strutture a strati che vari produttori di legno a strati incrociati offrono nel programma.

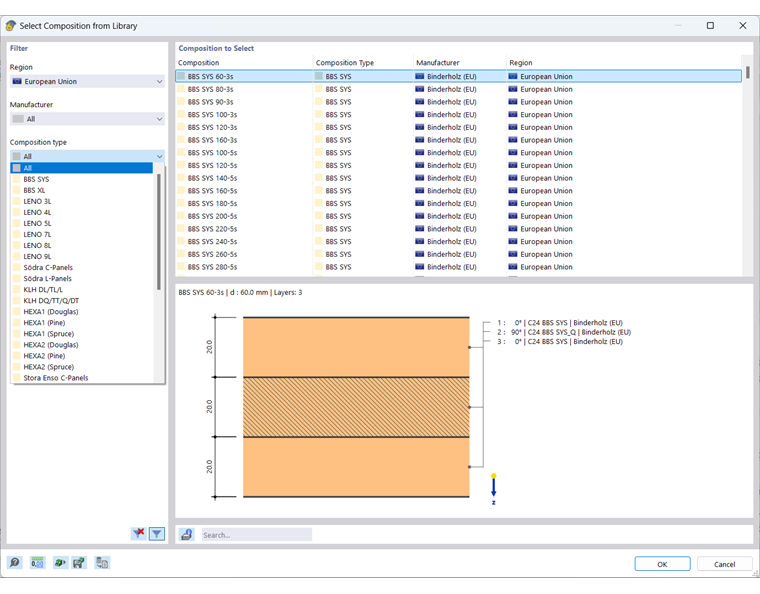

04 Seleziona la struttura dei livelli nella libreria

È possibile utilizzare le opzioni di filtro note da altre librerie e le funzioni di ricerca per selezionare il tipo appropriato.

Salva strutture a strati

I set di strati creati manualmente possono essere salvati in un database. Per fare ciò, utilizzare il pulsante . Quindi, inserisci un nome per il modello.

06 Salva la struttura del livello come modello

Le strutture degli strati, comprese le riduzioni di rigidezza, vengono salvate localmente sul computer. Nell'installazione standard, è possibile trovare questo file con il nome strati_spessore.bin nella directory C:\Utenti\"nome utente"\AppData\Local\Dlubal\RFEM6_6.xx\configs. È possibile copiare il file su altri computer. In questo modo, è necessario creare le strutture a strati definite dall'utente solo una volta.

Inoltre, le strutture degli strati sono anche salvate nelle impostazioni della GUI, dove possono essere esportate di conseguenza. Questo è descritto nel capitolo Regolazione del colore e del tipo di visualizzazione degli oggetti di RFEM manuale.

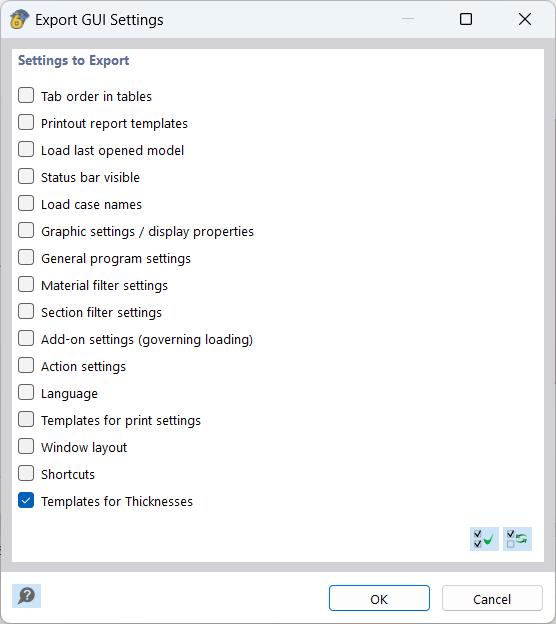

07 Esporta impostazioni della GUI (spessore)

Riduzione di rigidezza

L'opzione di riduzione della rigidezza è particolarmente importante quando si calcola il legno a strati incrociati. In FAQ 004119, questo è spiegato per le rigidezze torsionali e a taglio. La scheda Riduzione di rigidezza diventa disponibile quando si seleziona la casella di controllo 'Riduzione di rigidezza' nella scheda 'Principale' (vedere la sezione 'Opzioni' in Tipo di spessore 'Strati). ').

08 Definire la riduzione della rigidezza

Materiali

Puoi selezionare i materiali come di consueto nella Libreria dei materiali. Lì, sono disponibili materiali speciali per il calcolo delle piastre di legno a strati incrociati.

09 Seleziona il materiale in legno lamellare nella libreria

I valori del materiale per il legno a strati incrociati includono le resistenze che vengono applicate, in particolare, alle analisi delle tensioni tangenziali estese.

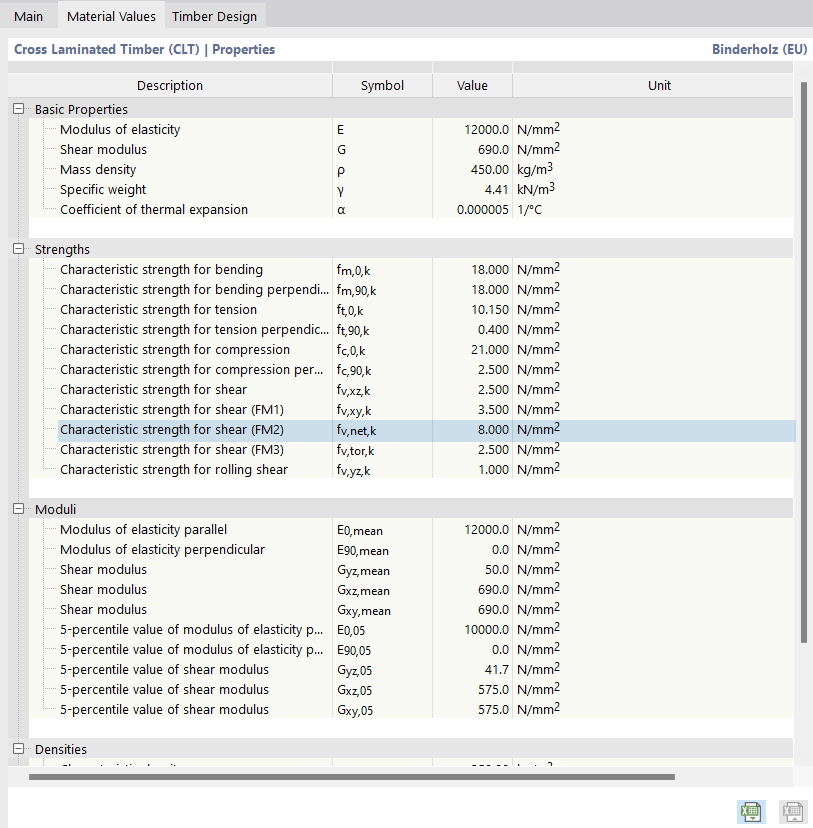

10 proprietà del materiale

Le resistenze e le tensioni sono descritte nel capitolo Tensioni.
