Dane wejściowe

Można określić parametry powierzchni wielowarstwowych zarówno dla grubości, jak i dla materiałów.

Grubości

Jeśli w Modell-Basisangaben aktywowano dodatkowy moduł Powierzchnie Wielowarstwowe, dostępny jest dodatkowo typ grubości Warstwy i Tarcza belkowa.

Wybór typu grubości "Warstwy"

Warstwy

Określenie typu grubości 'Warstwy' udostępnia kartę Warstwy, gdzie można zdefiniować struktury dowolnych warstw.

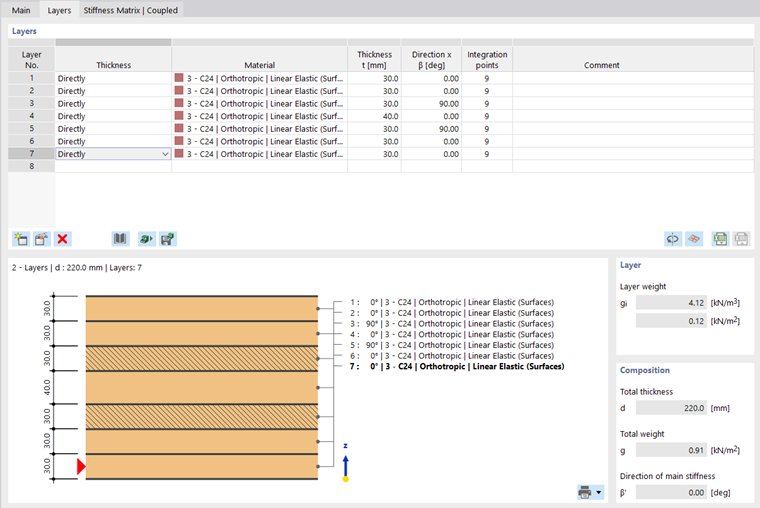

Definiowanie warstw

Wybór struktury warstw z biblioteki

Przez przycisk można uzyskać dostęp do biblioteki struktur warstw, które prowadzą różni producenci drewnianych elementów klejonych krzyżowo w programie.

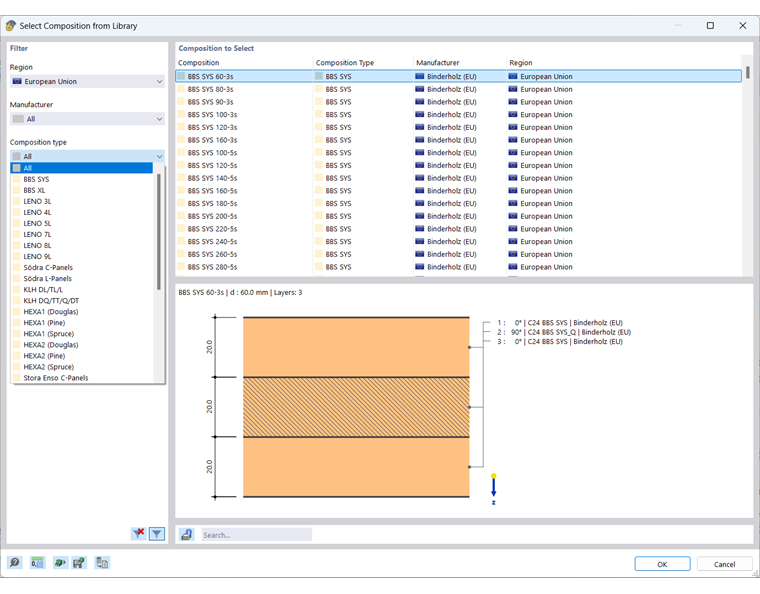

Wybór konstrukcji warstwowej w bibliotece

Można używać znanych z innych bibliotek możliwości filtrowania oraz funkcji wyszukiwania, aby wybrać odpowiedni typ.

Zapisywanie struktur warstw

Ręcznie stworzone zestawienia warstw można zapisać w bazie danych. Użyj do tego przycisku . Następnie podaj nazwę dla szablonu.

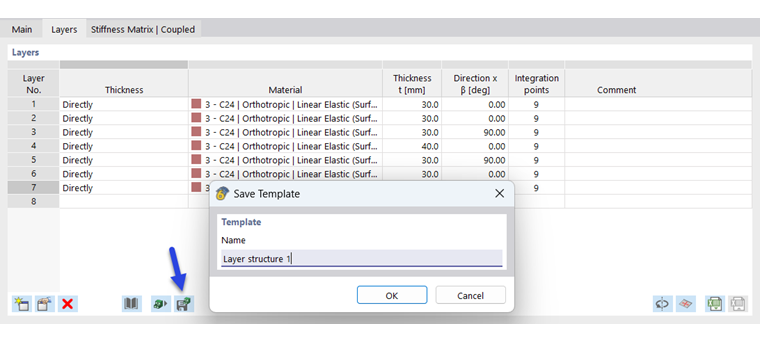

Zapisanie układu warstw jako szablonu

Struktury warstw, w tym redukcje sztywności, są zapisywane lokalnie na komputerze. Przy standardowej instalacji znajdziesz ten plik o nazwie thickness_layers.bin w katalogu C:\Users\"NazwaUżytkownika"\AppData\Local\Dlubal\RFEM6_6.xx\configs. Można skopiować ten plik na inne komputery. Dzięki temu nie trzeba tworzyć struktur użytkownika więcej niż raz.

Dodatkowo struktury warstw są również zapisywane w ustawieniach GUI i mogą być stamtąd odpowiednio eksportowane. Jest to opisane w rozdziale Kolor i sposób wyświetlania obiektów podręcznika RFEM.

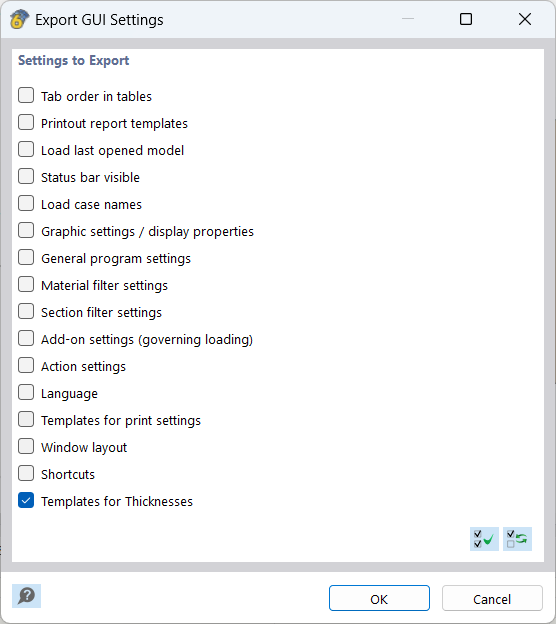

Eksport ustawień GUI (grubości)

Redukcja sztywności

Szczególnie przy obliczeniach drewnianych elementów klejonych krzyżowo ważna jest możliwość redukcji sztywności. W FAQ 004119 jest to wyjaśnione dla sztywności skrętnej i ścinania tarczy. Karta Redukcja sztywności staje się dostępna, gdy w karcie 'Podstawowy' zaznaczysz pole wyboru 'Redukcja sztywności' (patrz sekcja 'Opcje' na obrazie Wyboru typu grubości 'Warstwy').

Redukcja sztywności

Materiały

Materiały mogą być wybierane jak zwykle z Biblioteki materiałów. Tam dla obliczeń płyt z drewna klejonego krzyżowo są dostępne specjalne materiały.

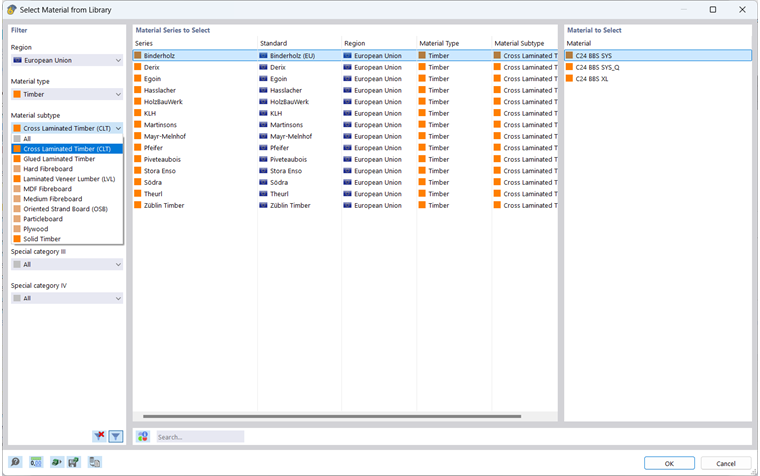

Wybór materiału CLT w bibliotece

W wartościach materiałowych drewna klejonego krzyżowo zaimplementowane są wytrzymałości, które szczególnie uwzględnia się w zaawansowanych sprawdzeniach naprężenia ścinającego.

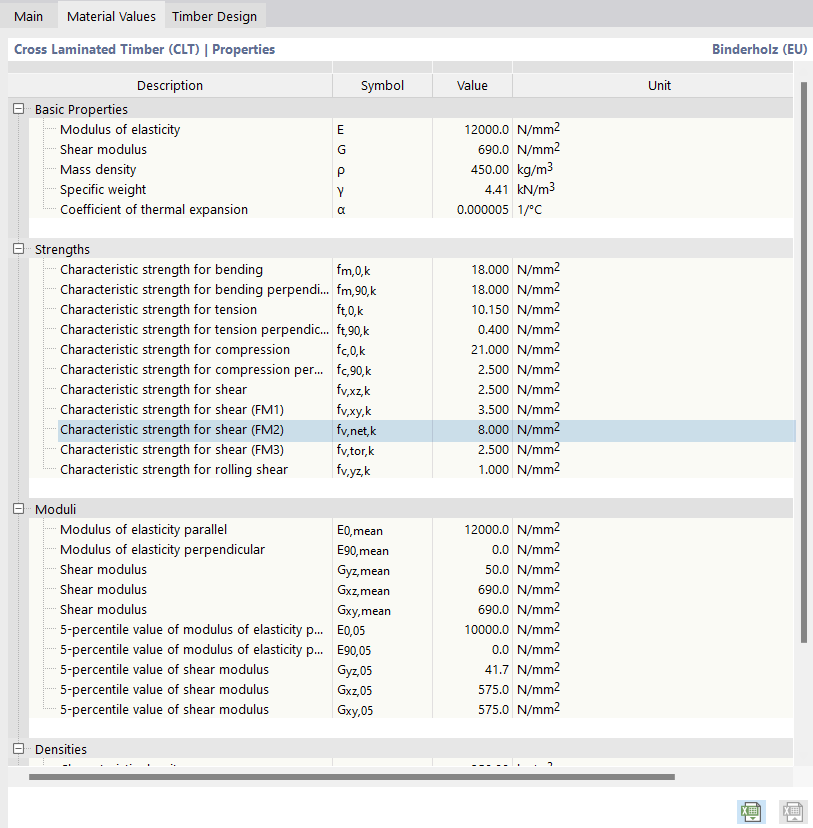

Wartości materiału

Wytrzymałości i naprężenia są omówione w rozdziale Naprężenia.
