Données

Vous pouvez définir les paramètres des surfaces multicouches pour les épaisseurs d'une part et pour les matériaux d'autre part.

Épaisseurs

Si vous définissez une entrée dans la boîte de dialogue Modèle - Données de base , vous pouvez également sélectionner le type d'épaisseur Couches pour les épaisseurs des surfaces.

01 Sélectionner le type d'épaisseur « Couches »

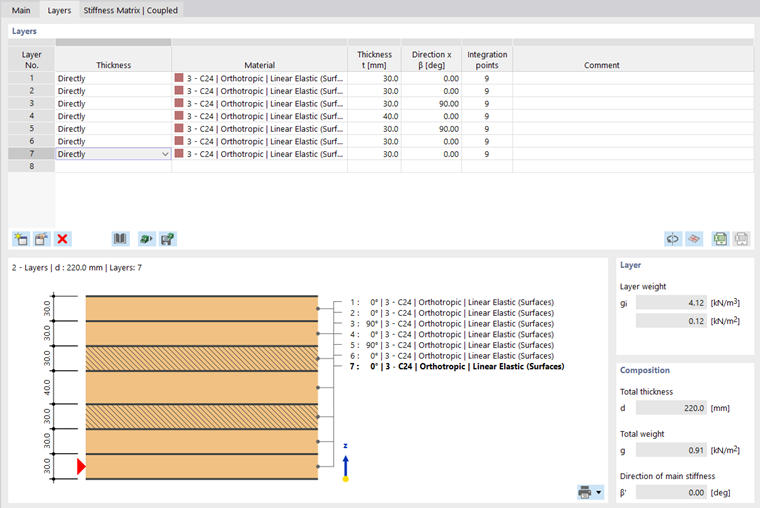

Compositions

Lorsque le type d'épaisseur 'Couches' est défini, l'onglet Couches devient disponible. Vous pouvez y définir les structures de toutes les couches.

02 Définir les calques

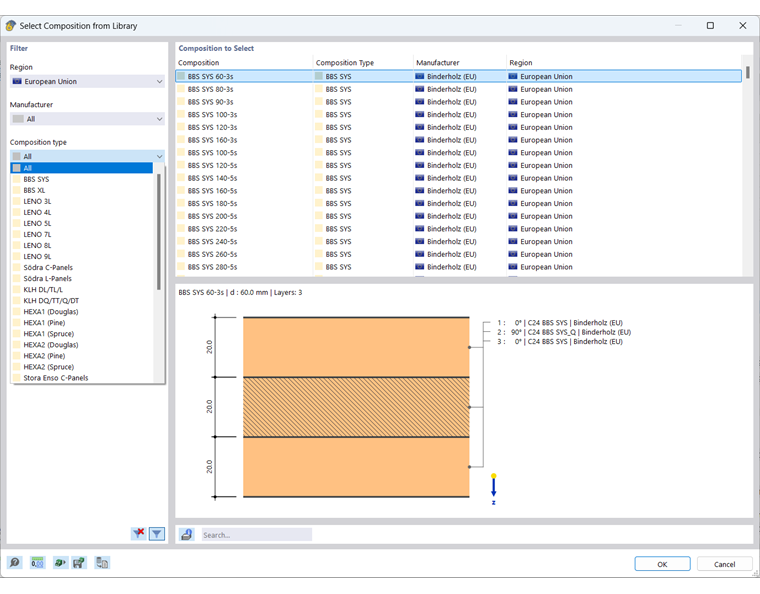

Sélection de la composition de couches dans la bibliothèque

Utilisez le bouton pour accéder à une bibliothèque avec des structures de couches proposées par différents fabricants de bois lamellé-croisé dans le programme.

04 Sélectionner la structure des calques dans la bibliothèque

Vous pouvez utiliser les options de filtre connues dans d'autres bibliothèques ainsi que les fonctions de recherche pour sélectionner le type approprié.

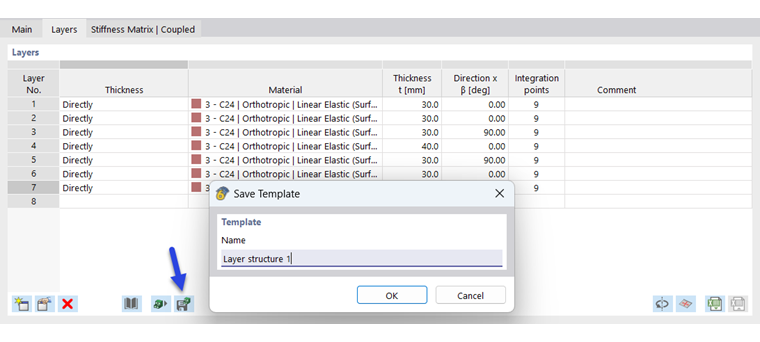

Enregistrer les compositions des couches

Les ensembles de couches créés manuellement peuvent être enregistrés dans une base de données. Pour ce faire, utilisez le bouton . Entrez ensuite un nom pour le modèle type.

06 Enregistrer la structure des calques en tant que modèle

Les structures des couches, y compris les réductions de rigidité, sont enregistrées localement sur l'ordinateur. Dans l'installation standard, vous trouverez ce fichier nommé Thick_layers.bin dans le répertoire C:\Users\"username"\AppData\Local\Dlubal\RFEM6_6.xx\configs. Vous pouvez copier le fichier sur d'autres ordinateurs. Les structures définies par l'utilisateur ne doivent donc être créées qu'une seule fois.

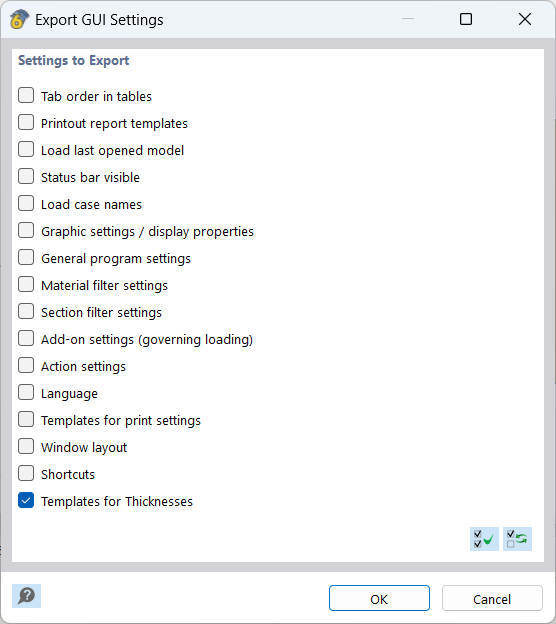

De plus, les compositions des couches sont également enregistrées dans les paramètres de l'interface graphique, où elles peuvent être exportées en conséquence. Ceci est décrit dans le chapitre de l'interface graphique Ajustement de la couleur et du type d'affichage des objets de RFEM Manuel.

07 Exporter les paramètres de l'interface graphique (épaisseur)

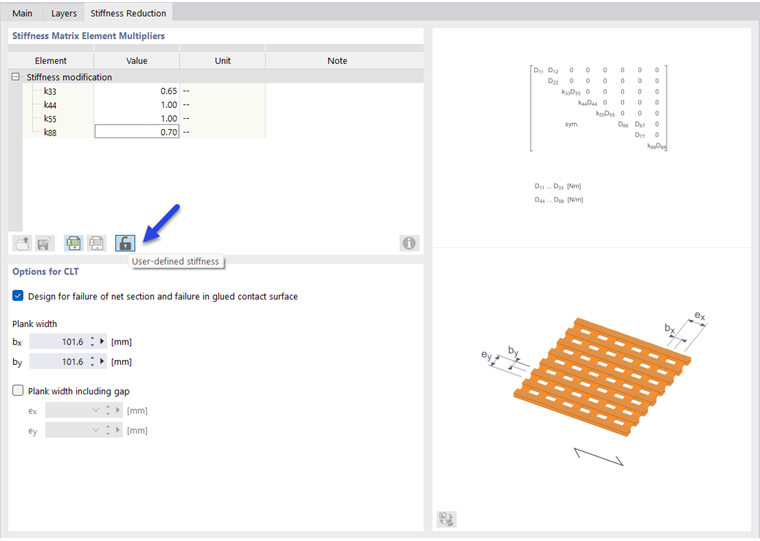

Réduction de rigidité

L'option de réduction de rigidité est importante surtout quand vous calculez le bois lamellé-croisé. Dans FAQ 004119 , cela est expliqué pour les rigidités de torsion et de cisaillement. L'onglet Réduction de rigidité devient disponible lorsque vous cochez la case 'Réduction de rigidité' dans l'onglet 'Général' (voir la section {$>Options' dans {%}#image042072 Type d'épaisseur 'Couches). ']]).

08 Définir la réduction de rigidité

Matériaux

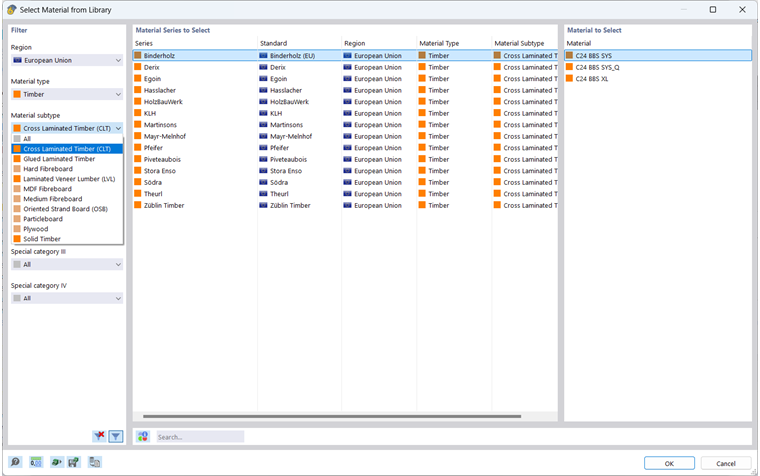

Vous pouvez sélectionner les matériaux comme d'habitude dans la bibliothèque de matériaux ]]. Des matériaux spéciaux sont disponibles pour le calcul des panneaux en lamellé croisé.

09 Sélectionner le matériau bois lamellé-croisé dans la bibliothèque

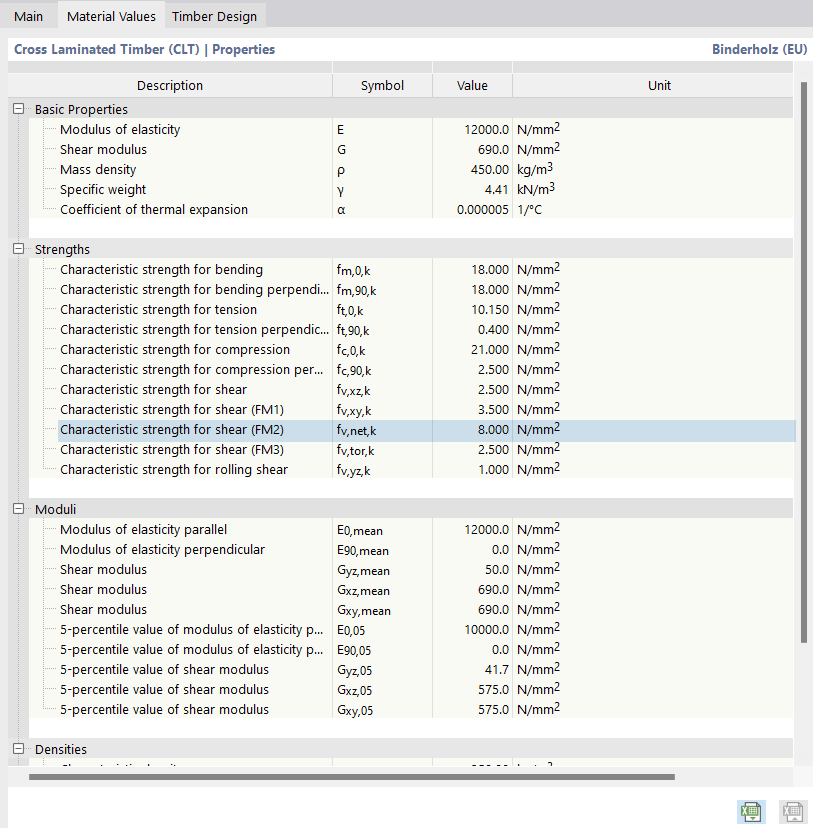

Les valeurs de matériau pour le bois lamellé-croisé incluent les résistances appliquées, notamment, aux analyses étendues de contraintes de cisaillement.

10 Propriétés du matériau

Les résistances et contraintes sont décrites dans le chapitre {%}003636 Contraintes]].
