Vstup

Můžete nastavit parametry vícevrstvých ploch jak pro tloušťky, tak pro materiály.

Tloušťky

Pokud je v Modell-Basisangaben aktivován doplněk Vícevrstvé plochy, je pro tloušťky ploch k dispozici navíc typ tloušťky Vrstva a Deska nosníku.

Výběr typu tloušťky "Vrstvy"

Vrstva

Po nastavení typu tloušťky 'Vrstva' se stává dostupná záložka Vrstva. Zde můžete definovat složení libovolných vrstev.

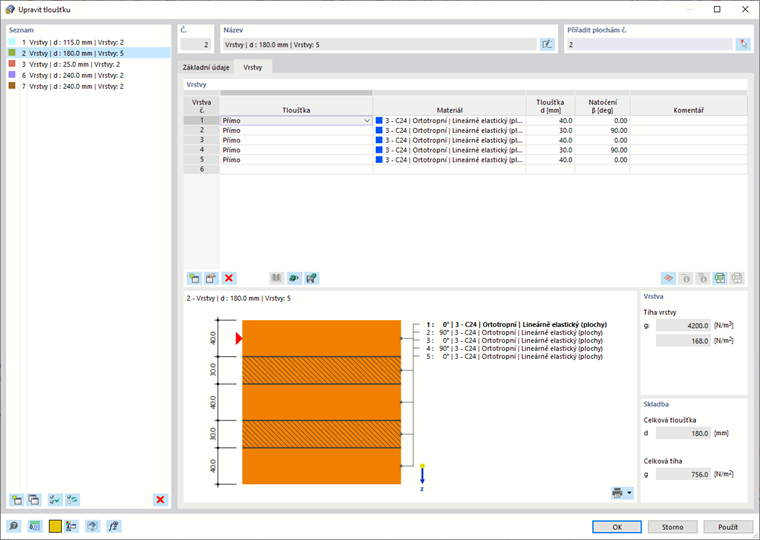

Definování vrstev

Výběr složení vrstvy z knihovny

Tlačítkem máte přístup do knihovny, která obsahuje složení vrstev, vedené různými výrobci křížem lepených dřevěných lamel v programu.

Výběr skladby vrstev v knihovně

Můžete použít známé možnosti filtrování i vyhledávání z jiných knihoven, abyste vybrali vhodný typ.

Ukládání složení vrstvy

Manuálně sestavené složení vrstev lze uložit do databáze. K tomu využijte tlačítko . Poté zadejte název pro šablonu.

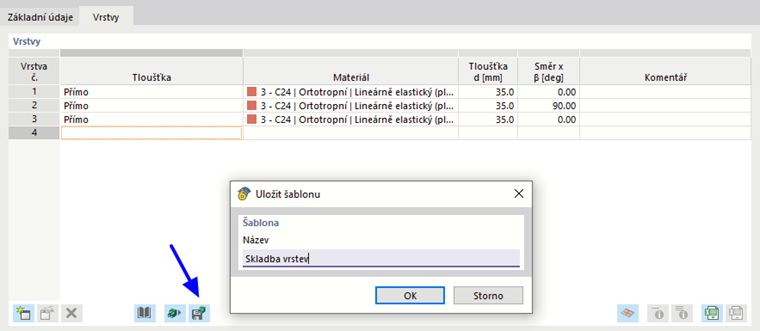

Uložení skladby vrstev jako šablony

Složení vrstev včetně redukce tuhosti jsou uložena lokálně v počítači. Při standardní instalaci najdete tento soubor s názvem thickness_layers.bin ve složce C:\Users\"Uživatelské jméno"\AppData\Local\Dlubal\RFEM6_6.xx\configs. Můžete tento soubor kopírovat na jiné počítače. Uživatelé tak musí vytvářet složení jen jednou.

Kromě toho jsou složení vrstev také uložena v nastavení GUI a mohou být odpovídajícím způsobem exportována. Toto je popsáno v kapitole Farbe und Darstellungsart von Objekten anpassen příručky RFEM.

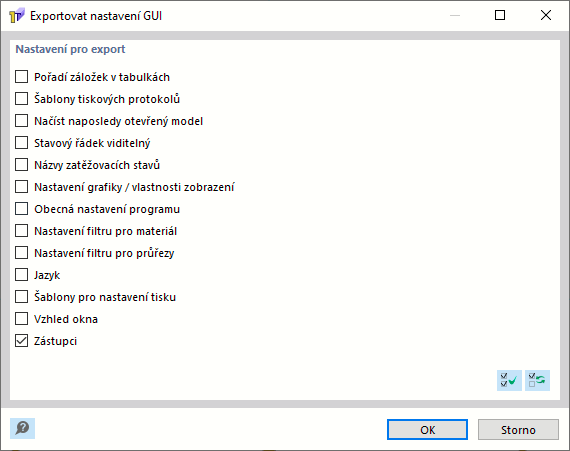

Export nastavení grafického uživatelského rozhraní (tloušťky)

Redukce tuhosti

Při výpočtu křížem lepeného dřeva je možnost redukce tuhosti obzvláště důležitá. To je vysvětleno v FAQ 004119 pro krut a posuvovou tuhost desky. Záložka Redukce tuhosti je dostupná, pokud zaškrtnete pole 'Redukce tuhosti' v záložce 'Základní' (viz sekce 'Možnosti' v obrázku Dickentyp 'Vrstva' auswählen).

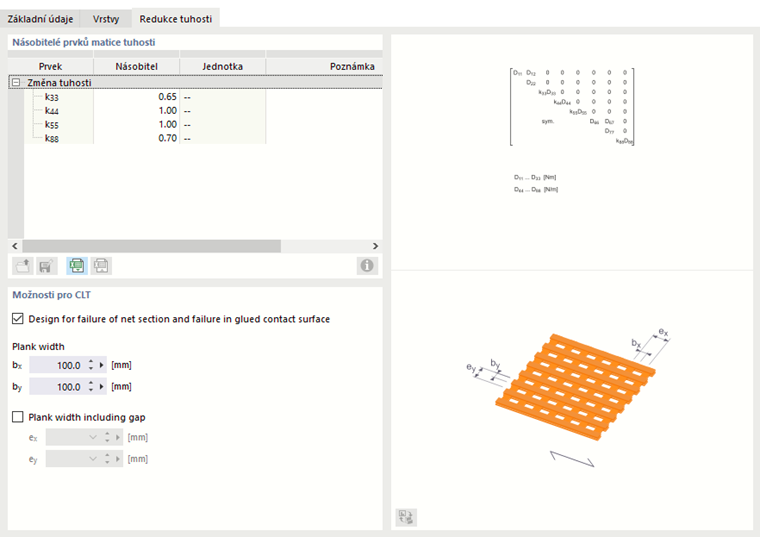

Zadání redukce tuhosti

Materiály

Materiály můžete vybrat jako obvykle v Materialbibliothek. Pro výpočet křížem lepených desek jsou zde uloženy speciální materiály.

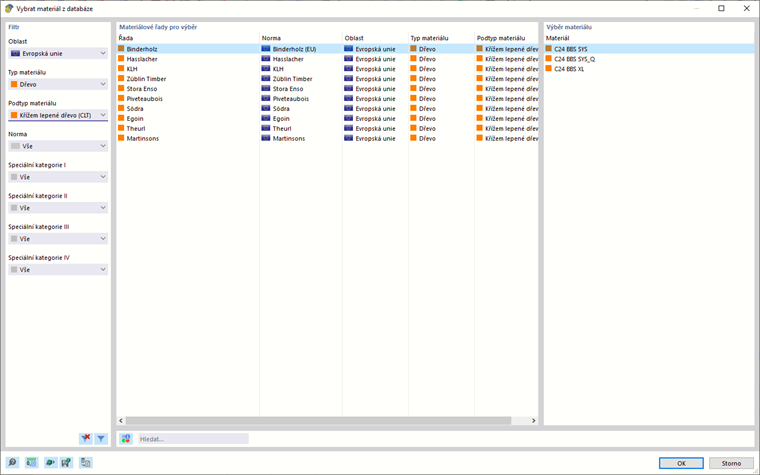

Výběr materiálu z knihovny pro křížem lepené dřevo

V materiálových hodnotách pro křížem lepené dřevo jsou implementovány zvláště pevnosti, které hrají roli zejména při rozšířených posuvových prokazech.

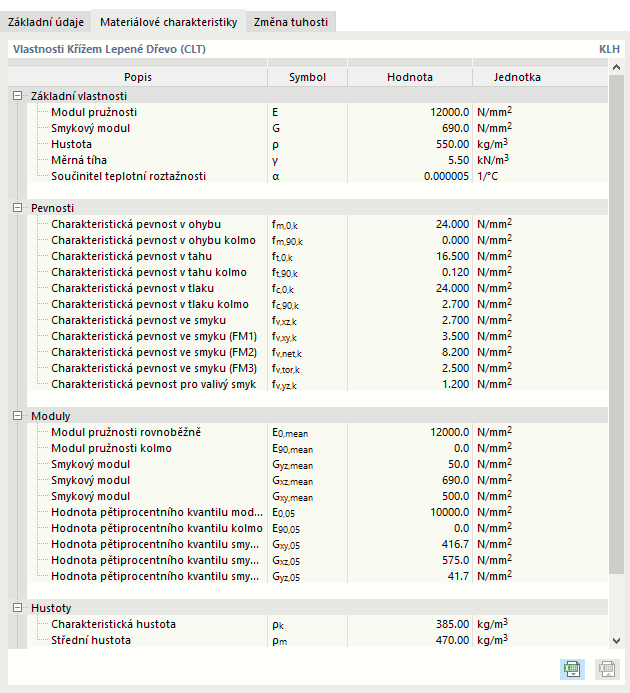

Materiálové charakteristiky

Pevnosti a napětí jsou vysvětleny v kapitole Spannungen.
