Entrada

Puede definir los parámetros de las superficies multicapa para espesores por un lado y para materiales por otro.

espesores

Si define una entrada en el cuadro de diálogo En el cuadro de diálogo Modelo - Datos básicos , también puede seleccionar el tipo de espesor Capas para los espesores de las superficies.

01 Seleccionar el tipo de espesor 'Capas'

Capas

Cuando se establece el tipo de espesor 'Capas', la pestaña Capas se vuelve disponible. Aquí puede definir las estructuras de cualquier capa.

02 Definir capas

Selección de la estructura de capas en la biblioteca

Utilice el botón para acceder a una biblioteca con estructuras de capas que varios fabricantes de madera contralaminada ofrecen en el programa.

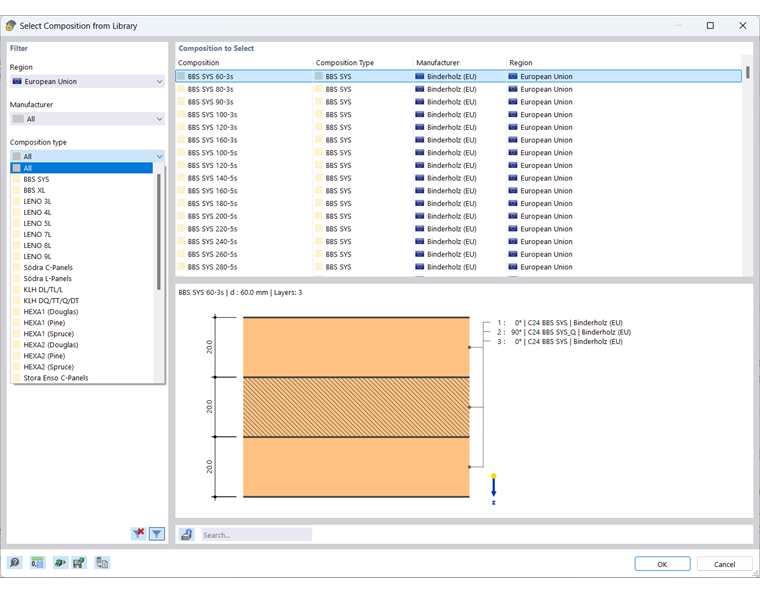

04 Seleccionar estructura de capas en la biblioteca

Puede usar las opciones de filtro conocidas de otras bibliotecas, así como las funciones de búsqueda para seleccionar el tipo apropiado.

Guardar estructuras de capas

Los conjuntos de capas creados manualmente se pueden guardar en una base de datos. Para hacer esto, use el botón . Luego, introduzca un nombre para la plantilla.

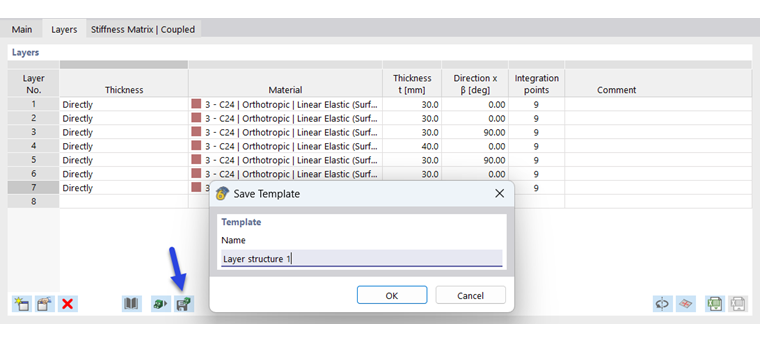

06 Guarde la estructura de capas como plantilla

Las estructuras de capas, incluidas las reducciones de rigidez, se guardan localmente en el equipo. En la instalación estándar, puede encontrar este archivo con el nombre thick_layers.bin en el directorio C:\Users\"username"\AppData\Local\Dlubal\RFEM6_6.xx\configs. Puede copiar el archivo a otros equipos. De esta forma, solo necesita crear las estructuras de capas definidas por el usuario una vez.

Además, las estructuras de capas también se guardan en la configuración de la GUI, donde se pueden exportar en consecuencia. Esto se describe en el capítulo Ajuste del color y tipo de visualización de objetos de RFEM manual.

07 Exportar configuración de GUI (grosor)

Reducción de rigidez

La opción de reducción de la rigidez es especialmente importante al calcular la madera contralaminada. En FAQ 004119, esto se explica para las rigideces a torsión y cortante. La pestaña Reducción de rigidez está disponible cuando selecciona la casilla de verificación 'Reducción de rigidez' en la pestaña 'Datos principales' (consulte la sección 'Opciones' en Tipo de espesor 'Capas). ').

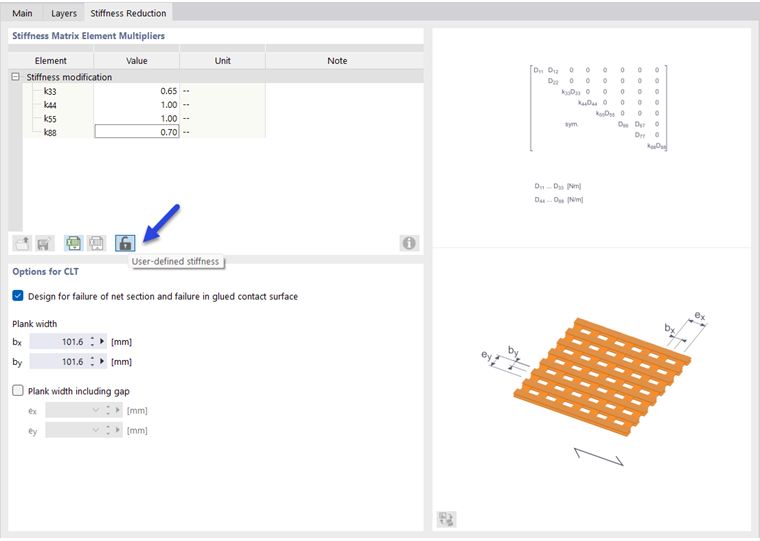

08 Definir reducción de rigidez

Materiales

Puede seleccionar los materiales como de costumbre en la Biblioteca de materiales. Allí, los materiales especiales están disponibles para el cálculo de placas de madera contralaminada.

09 Seleccionar material de madera contralaminada en la biblioteca

Los valores del material para madera contralaminada incluyen las resistencias que se aplican, en particular, a los análisis de tensiones tangenciales ampliados.

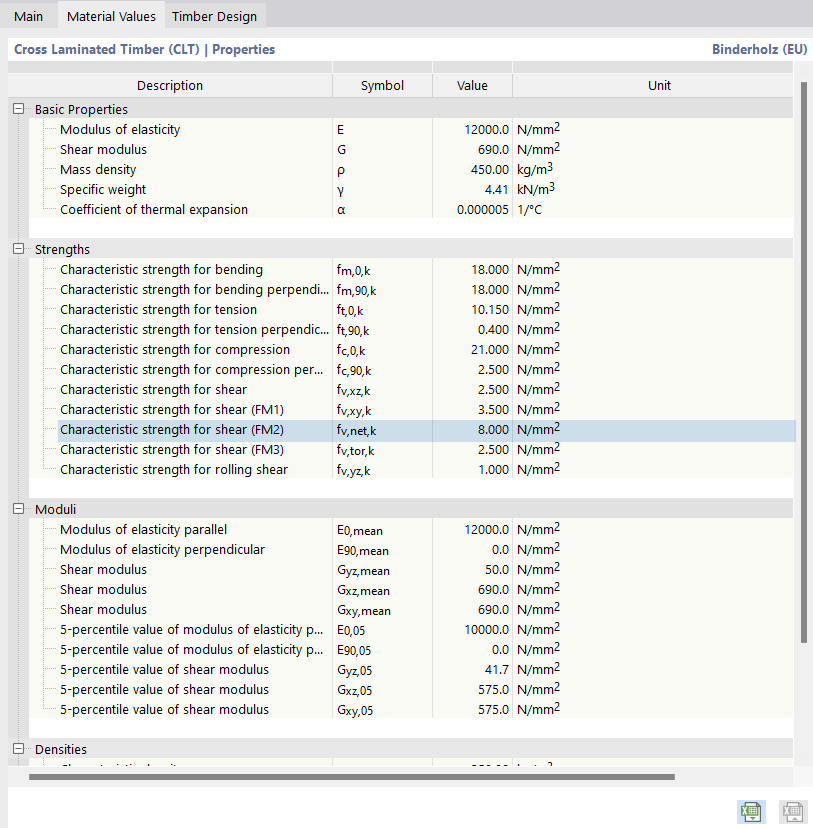

10 Propiedades del material

Las resistencias y tensiones se describen en el capítulo Tensiones.
