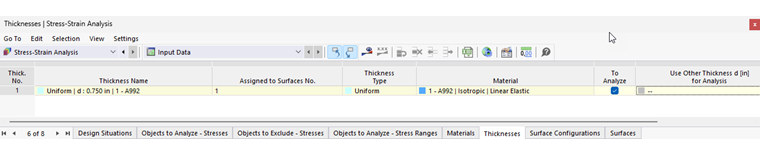

La tabella degli spessori e la categoria del navigatore 'Analisi tensioni-deformazioni' elencano tutti gli spessori nel modello con i materiali corrispondenti. Le specifiche dei tipi di spessore sono solo informative.
Il colore del carattere consente di vedere come sono considerati gli spessori nell'analisi.
| nero | Lo spessore è utilizzato sia nel modello che in Oggetti da analizzare. |
| Blu | Lo spessore non è utilizzato nel modello. |
| grigio | Lo spessore non è assegnato a nessuno degli Oggetti da analizzare. |
Rimuovi spessori dall'analisi
Per tutti gli spessori validi, è possibile escludere tutte le superfici dall'analisi tensioni-deformazioni deselezionando la casella di controllo 'Da analizzare', a cui è assegnato lo spessore. Le superfici sono quindi ordinate nelle tabelle Oggetti da analizzare - Tensioni e Oggetti da analizzare - Intervalli di tensioni nella colonna 'Non valido/disattivato ' e rimosso dall'analisi.
Utilizzare un altro spessore per l'analisi
Se si desidera utilizzare uno spessore diverso per l'analisi delle tensioni rispetto al calcolo di RFEM, è possibile selezionare un'alternativa nella colonna 'Usa altro spessore d [mm] per l'analisi'. Questa azione non ha influenza sulle forze interne: Sono utilizzati anche per lo spessore modificato nell'analisi delle tensioni.
Quando si seleziona uno spessore diverso, sono disponibili ulteriori opzioni nel menu di scelta rapida della cella (si apre facendo clic con il pulsante destro del mouse):
- Esporta spessore in RFEM
- Esporta tutti gli spessori in RFEM
- Importa spessore da RFEM
- Importa tutti gli spessori da RFEM
Ottimizza spessore
In alternativa alla regolazione manuale dello spessore, il programma può determinare lo spessore ottimale. È possibile accedere all'ottimizzazione utilizzando l'elenco nella colonna 'Usa altro spessore d [mm]' per l'analisi (vedi immagineSeleziona altro spessore per l'analisi). È anche possibile collegare la finestra di dialogo di ottimizzazione facendo doppio clic sulla riga della tabella o facendo clic sul pulsante #.image@024184#nella barra degli strumenti della tabella.

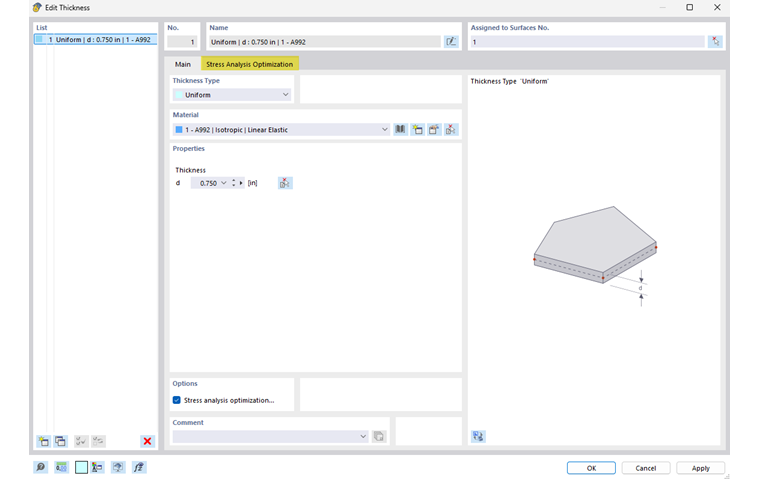

Nella finestra di dialogo di modifica dello spessore, selezionare la casella di controllo Ottimizzazione dell'analisi delle tensioni nella scheda 'Principale'. Quindi, è possibile definire le condizioni al contorno nella scheda 'Ottimizzazione dell'analisi delle tensioni': lo 'Spessore minimo', lo 'Spessore massimo' e il 'Passo di ottimizzazione dello spessore' (l'incremento tra gli spessori analizzati).
Durante l'ottimizzazione, il programma determina lo spessore più piccolo possibile con un utilizzo inferiore rispetto a Finestra di dialogo Impostazioni globali .
Per questa "ottimizzazione dello spessore semplificata", si applicano le stesse condizioni come per l'uso di una sezione trasversale alternativa descritta sopra: Durante l'ottimizzazione, le verifiche vengono eseguite con le forze interne del modello. La variante ottimale viene quindi inserita nella tabella.
Per un'ottimizzazione completa del modello, consigliamo l'add-on costi di ottimizzazione della stima delle emissioni/Stima delle emissioni di CO2.
