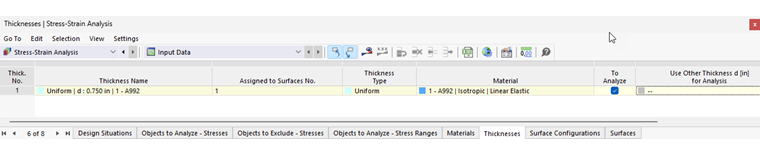

W tabeli Grubości oraz w kategorii 'Analiza naprężeniowo-odkształceniowa' w nawigatorze wyszczególnione są wszystkie grubości w modelu wraz z odpowiednimi materiałami. Podane typy grubości mają jedynie charakter informacyjny.
Kolor czcionki wskazuje, w jaki sposób grubości są uwzględniane w analizie.
| czarny | Grubość jest stosowana zarówno w modelu, jak i w Obiekty do analizy. |
| Niebieski | Grubość nie jest stosowana w modelu. |
| szary | Grubość nie jest przypisana do żadnego z obiektów do analizy. |
Usuń grubości z analizy
W przypadku wszystkich prawidłowych grubości można wyłączyć wszystkie powierzchnie z analizy naprężeniowo-odkształceniowej poprzez odznaczenie pola wyboru 'Do analizy', do którego przypisana jest grubość. Powierzchnie są zatem posortowane w tabelach Obiekty do analizy - naprężenia i Obiekty do analizy - zakresy naprężeń w kolumnie 'Nieprawidłowe/Dezaktywowane ' i usunięto z analizy.
Użyj innej grubości do analizy
Jeżeli do analizy naprężeń ma zostać zastosowana inna grubość niż do obliczeń w programie RFEM, można wybrać alternatywę w kolumnie 'Zastosować inną grubość d [mm] do analizy'. Oddziaływanie to nie ma wpływu na siły wewnętrzne: Są one również wykorzystywane do analizy naprężeń dla zmodyfikowanej grubości.
W przypadku wybrania innej grubości w menu kontekstowym komórki (klikającym prawym przyciskiem myszy dostępne są dodatkowe opcje):
- Eksportuj grubość do RFEM
- Eksportuj wszystkie grubości do RFEM
- Importuj grubość z RFEM
- Importuj wszystkie grubości z RFEM
Optymalizuj grubość
Jako alternatywa dla ręcznego dostosowywania grubości, program może określić optymalną grubość. Dostęp do optymalizacji można uzyskać za pomocą listy w analizie w kolumnie 'Zastosować inną grubość d [mm]' (patrz ilustracjaWybierz inną grubość do analizy). Okno dialogowe optymalizacji można również połączyć, klikając dwukrotnie wiersz tabeli lub klikając przycisk #.image@024184#na pasku narzędzi tabeli.
W oknie dialogowym do edycji grubości należy zaznaczyć pole wyboru Optymalizacja analizy naprężeń w zakładce 'Główne'. Następnie w zakładce 'Optymalizacja analizy naprężeń' można zdefiniować warunki brzegowe: 'Grubość minimalna', 'Grubość maksymalna' oraz 'Krok optymalizacji grubości' (przyrost między analizowanymi grubościami).
Podczas optymalizacji program określa najmniejszą możliwą grubość, której wykorzystanie jest niższe niż w Ustawienia globalne .
W przypadku „uproszczonej optymalizacji grubości” obowiązują te same warunki, co w przypadku zastosowania alternatywnego przekroju opisanego powyżej: Podczas optymalizacji obliczenia są przeprowadzane z uwzględnieniem sił wewnętrznych modelu. Następnie do tabeli wprowadzany jest optymalny wariant.
W celu przeprowadzenia kompleksowej optymalizacji modelu zalecamy rozszerzenie szacowanie emisji koszty optymalizacji/CO2 -szacowanie emisji.
