Wykresy wyników w punkcie powierzchni

Przebiegi wyników w punkcie powierzchniowym odzwierciedlają wyniki w przekroju powierzchni. Aby wywołać tę wizualizację, kliknij przycisk . Jest on dostępny w tabelach wyników w kategorii 'Obliczenia naprężeniowe-odkształceniowe' dla obiektów powierzchniowych.

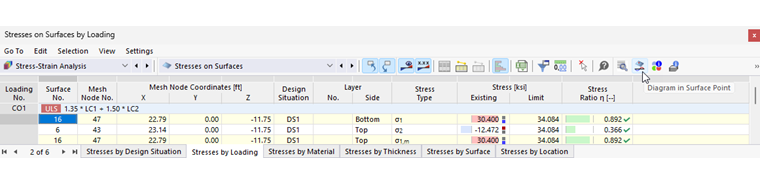

Przycisk Przebieg wyników w punkcie powierzchni w pasku narzędzi tabeli

Pojawi się okno 'Przebieg wyników w punkcie powierzchniowym'.

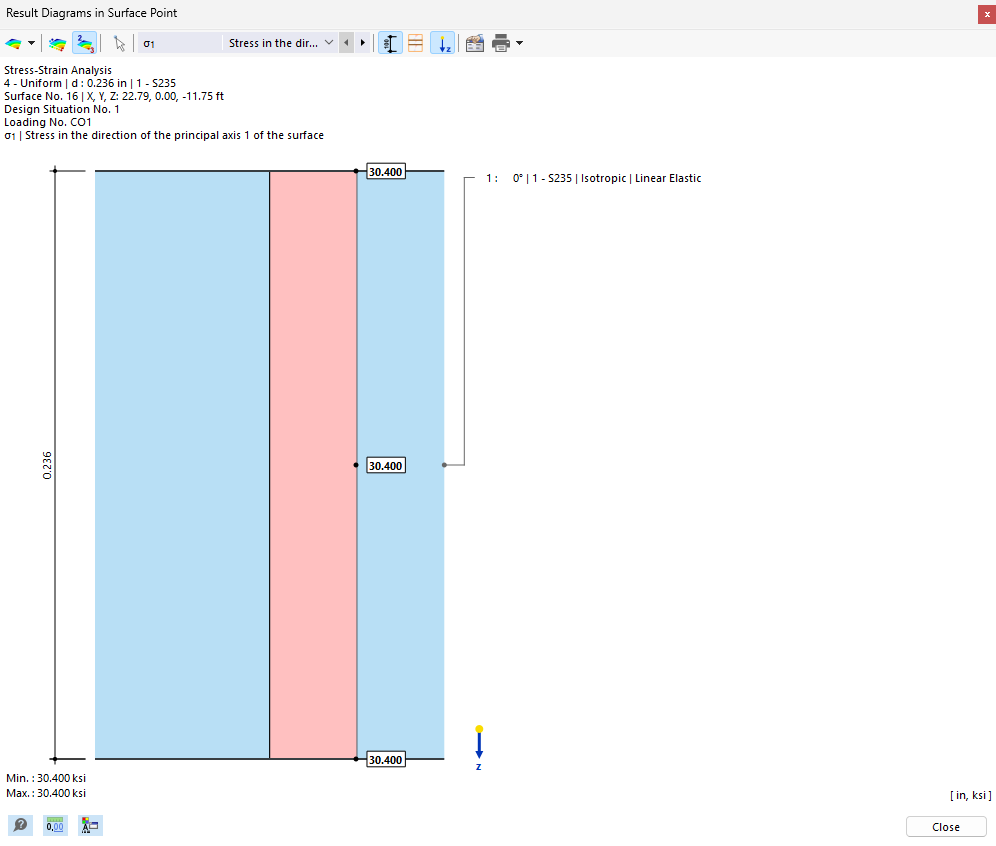

Przebiegi wyników w punkcie powierzchni

Grafika przedstawia stan naprężenia odpowiadający wynikowi bieżącego wiersza tabeli. W zależności od ustawienia w dialogu Ustawienia globalne , są to wyniki dla węzła siatki lub punktu siatki. Wizualizowane są jako przebiegi liniowe z wyników stron powierzchniowych lub warstwowych (góra, dół, środek).

Grafikę można dostosować za pomocą przycisków na pasku narzędzi. Posiadają one następujące funkcje:

Przycisk	Funkcja
	Przycisk listy z możliwością wyboru rodzajów wyników
	Włącza i wyłącza wyświetlanie wartości stron powierzchni
	Wyświetla tylko wartości ekstremalne wyników dodatnich i ujemnych
	Włącza i wyłącza wyświetlanie wymiarów
	Włącza i wyłącza wyświetlanie konturów warstw
	Włącza i wyłącza wyświetlanie lokalnej osi z
	Otwiera dialog 'Edytuj grubość'
	Umożliwia drukowanie bieżącego widoku

Jeśli w dodatku Warstwowe powierzchnie zdefiniowałeś powierzchnię za pomocą elementów warstwowych, numery warstw będą wyświetlane z odpowiednimi przebiegami wyników.

Rodzaje wyników

Za pomocą przycisku listy możesz wybrać, jaki rodzaj wyników ma być przedstawiony w przekroju powierzchni.

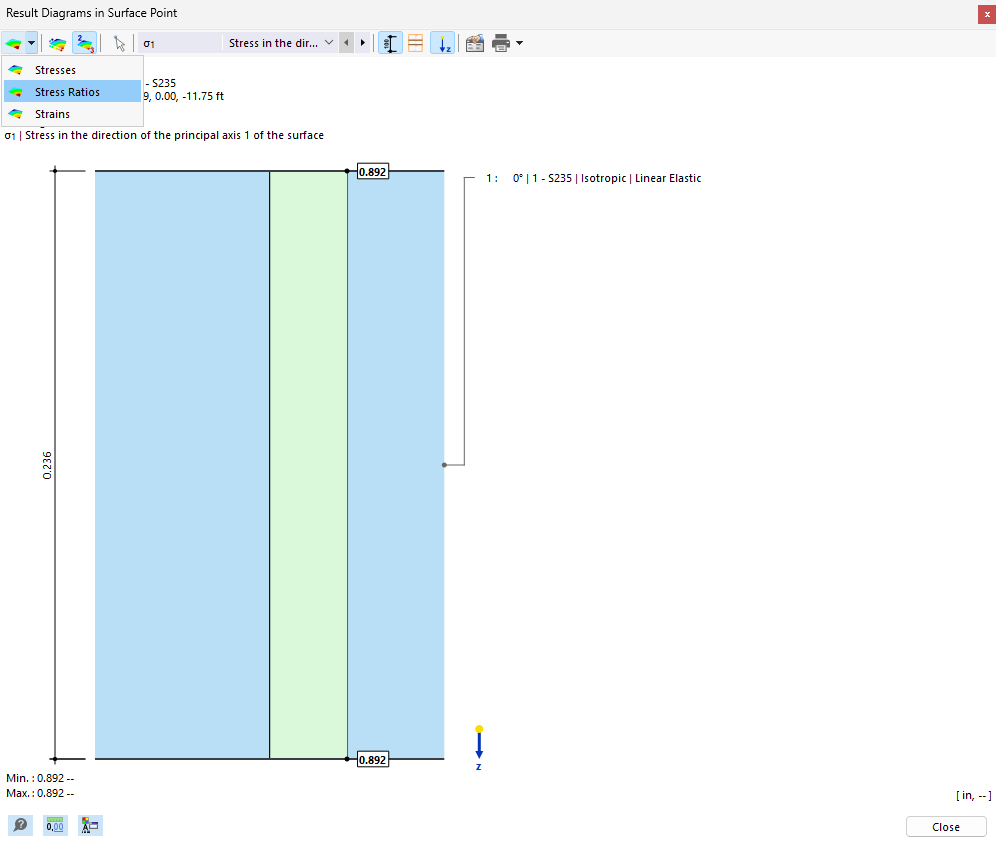

Wybór typu wyniku

Na środkowej liście możesz określić typ naprężenia lub odkształcenia, którego przebiegi chcesz przeanalizować.

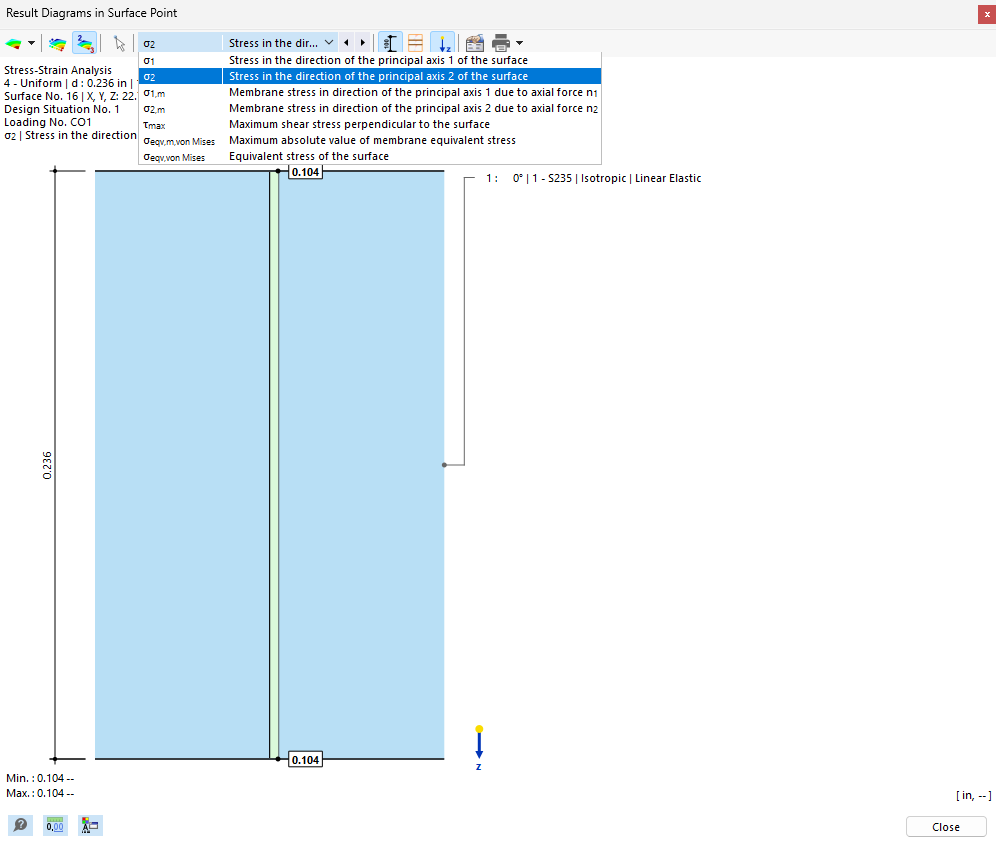

Wybór typu wyniku dla rozkładu naprężeń

Druk grafik

Za pomocą przycisku listy możesz bezpośrednio wydrukować bieżącą grafikę, zapisać jako PDF lub przesłać do protokołu wydruku. Szczegóły do wyświetlenia można również ustawić w podglądzie wydruku.

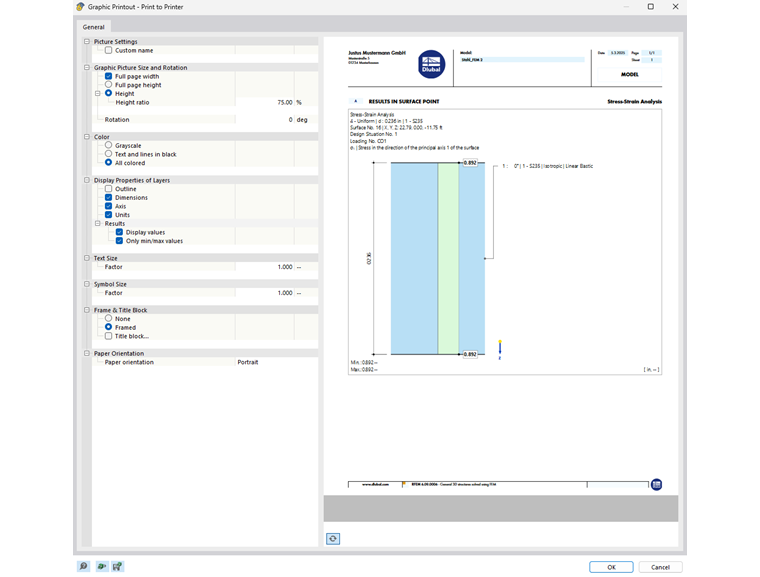

Druk przebiegu naprężeń w raporcie
