Nel 'Navigatore - Risultati', definire le tensioni o gli intervalli di tensioni da visualizzare graficamente sulle saldature lineari.
Sono disponibili tutti i tipi di tensioni che hai definito e assegnato in Configurazioni dei giunti con saldatura lineare. Se sono state definite le tensioni limite, è anche possibile visualizzare i rapporti di tensione (rapporti di progetto).

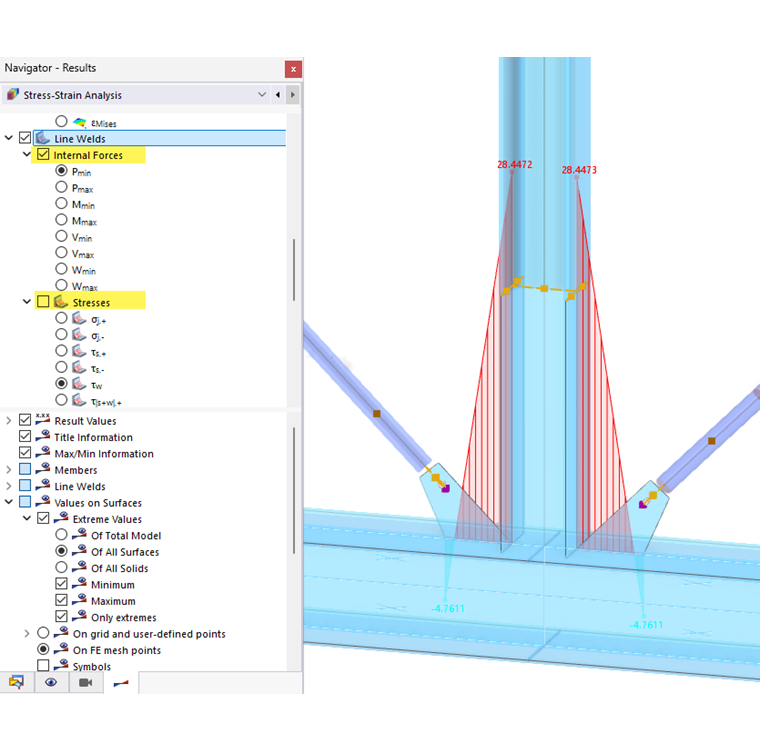

Nella scheda 'Fattori' del pannello, è possibile regolare i coefficienti di scala per i risultati della saldatura lineare (vedere l'immagine Regolazione dei coefficienti di visualizzazione ).
La categoria 'Saldature lineari' nell'area inferiore del navigatore offre varie opzioni per influenzare la visualizzazione dei risultati. È possibile visualizzare la distribuzione delle tensioni con o senza tratteggio, visualizzare tutti i valori delle posizioni di progetto o visualizzare solo il valore estremo di tutte le saldature lineari. Utilizzare il tipo di visualizzazione 'Con diagramma' per ottenere una visualizzazione con classificazione dei colori dei risultati.
