En el 'Navegador - Resultados', defina las tensiones o intervalos de tensión que se mostrarán gráficamente en las soldaduras en línea.
Están disponibles todos los tipos de tensión que ha definido y asignado en las Configuraciones de uniones soldadas en líneas. Si ha definido las tensiones límite allí, también puede mostrar las razones de tensiones (razones de cálculo).

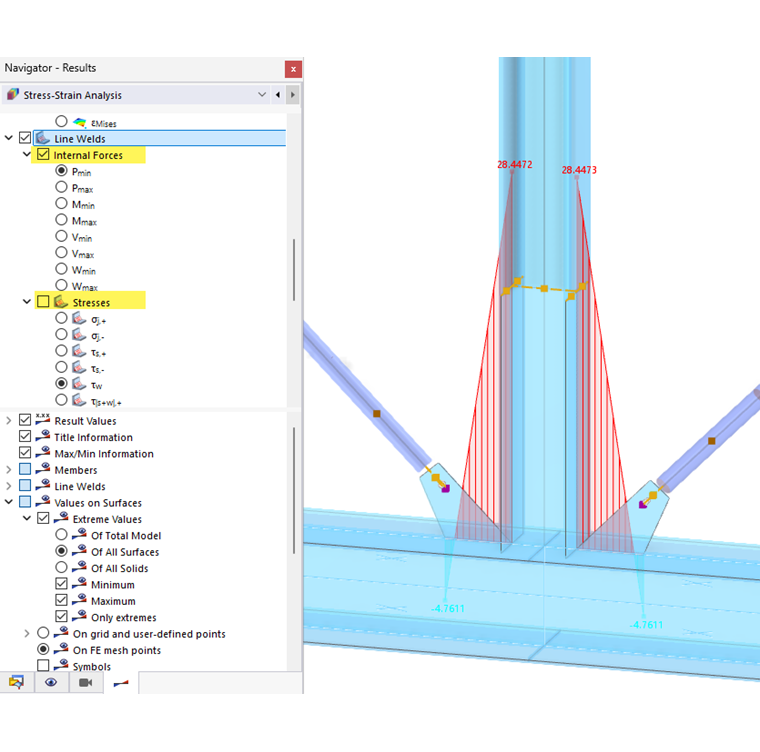

En la pestaña 'Factores' del panel, puede ajustar los factores de escala para los resultados de la soldadura en línea (consulte la imagen Factores de ajuste de visualización ).
La categoría 'Soldaduras en línea' en el área inferior del navegador ofrece varias opciones para influir en la visualización de resultados. Puede mostrar la distribución de tensiones con o sin sombreado, mostrar todos los valores de las posiciones de cálculo o mostrar solo el valor extremo de todas las soldaduras en línea. Utilice el tipo de visualización 'Con diagrama' para lograr una visualización de los resultados con una graduación de colores.
