Długości efektywne i współczynniki długości efektywnej

Dla prętów, stosując analizę wartości własnych (zobacz Typ der Stabilitätsanalyse), otrzymasz dla każdej wartości własnej następujące wyniki:

Obciążenie krytyczne N_cr

… odpowiada działającej osiowej sile ściskającej z analizy statycznej, pomnożonej przez (globalny) współczynnik obciążenia krytycznego. Do obliczeń przyjmuje się średnią, a nie maksymalną siłę normalną w pręcie. Wyniki muszą być odpowiednio sklasyfikowane, szczególnie w przypadku niepodzielnych prętów z przeskokowym rozkładem siły normalnej.

Długość wyboczeniowa L_cr

… obliczana jest z obciążenia krytycznego N_cr, zakładając idealny pręt ściskany, przegubowo podparty z obu stron (przypadek Eulera II):

Współczynnik długości wyboczeniowej k_cr

… odnosi długość wyboczeniową pręta L_cr do rzeczywistej długości pręta L:

Modalny współczynnik istotności MRF

… opisuje istotność pręta dla pojawienia się określonej postaci własnej i dostarcza wskazówek do rozróżnienia między postaciami globalnymi a lokalnymi.

Więcej informacji o używaniu MRF znajdziesz w naszej Bazie wiedzy.

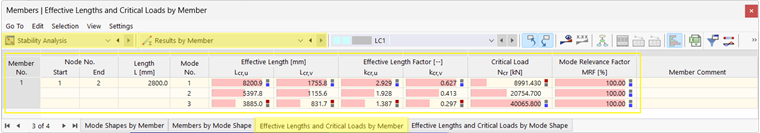

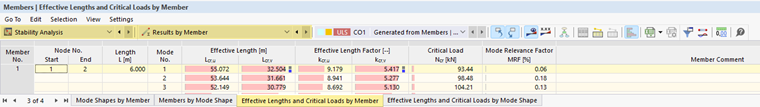

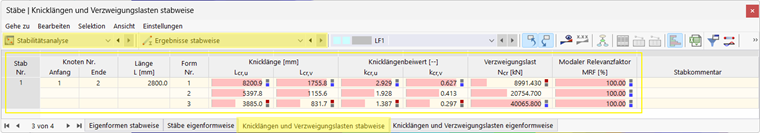

Sekcja obrazów Grupowanie wyników:

Wyświetlanie wyników | Numer pręta i postać własna
