Para bares, al aplicar el análisis de valores propios (ver Tipo de análisis de estabilidad), se obtienen los siguientes resultados para cada valor propio:
Carga de pandeo Ncr
… corresponde a la fuerza axial de compresión aplicada en el análisis estático, multiplicada por el factor de carga de pandeo (global). Para el cálculo se considera la fuerza axial promedio en el barrote, no la máxima. Los resultados deben organizarse en particular en los barrotes sin dividir con variaciones en la fuerza axial.
Longitud de pandeo Lcr
… se calcula a partir de la carga de pandeo Ncr, bajo la suposición de un barrote de compresión ideal apoyado en ambos extremos (caso de Euler II):
Coeficiente de longitud de pandeo kcr
… relaciona la longitud de pandeo de un barrote Lcr con la longitud real del barrote L:
Factor de relevancia modal MRF
… describe la relevancia de un barrote para la ocurrencia de una determinada forma propia y proporciona indicaciones para distinguir entre formas propias globales y locales.
Más información sobre el uso del MRF está disponible en nuestra Base de datos de conocimiento.

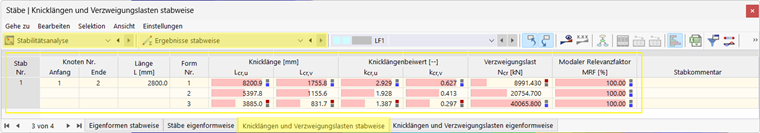

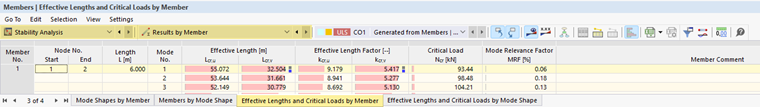

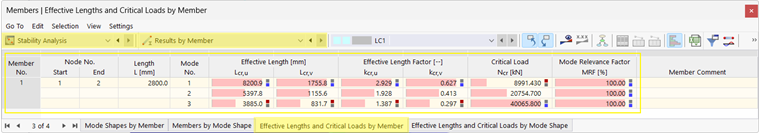

Galería de imágenes Agrupación de resultados:
