Pour des barres, lors de l'application de l’analyse des valeurs propres (voir Type d’analyse de stabilité), vous obtenez les résultats suivants pour chaque valeur propre :
Charge critique de bifurcation Ncr
… correspond à l’effort normale de compression appliqué issue de l’analyse statique, multipliée par le facteur (global) de charge critique de bifurcation. Pour le calcul, l’effort normal moyen, et non maximal, dans la barre est pris en compte. Les résultats doivent être interprétés en tenant compte des barres non divisées avec des variations abruptes de la force normale.
Longueur de flambement Lcr
… est calculée à partir de la charge critique de bifurcation Ncr, en supposant une barre comprimée idéale, articulée aux deux extrémités (cas d’Euler II) :
Facteur de longueur efficace kcr
… met en relation la longueur efficace d’une barre Lcr et sa longueur réelle L :
Facteur de pertinence modal MRF
… décrit la pertinence d’une barre pour l’apparition d’un mode propre spécifique et fournit des indications pour distinguer entre les modes propres globaux et locaux.
Pour en savoir plus, consultez cet article technique.

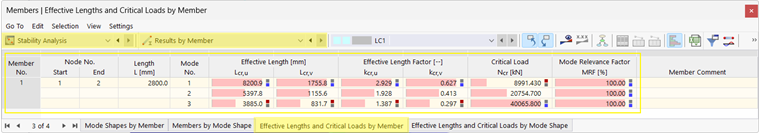

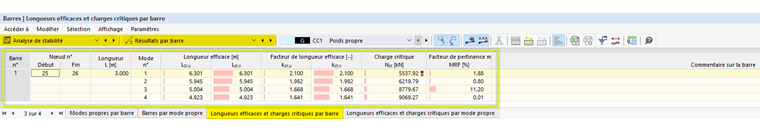

Groupement des résultats :
