Per gli aste, utilizzando l'analisi degli autovalori (vedere Tipo di analisi di stabilità), per ogni autovalore si ottengono i seguenti risultati:
Carico critico Ncr
… corrisponde alla forza normale di compressione applicata dall'analisi statica, moltiplicata per il fattore di carico critico (globale). Per il calcolo si considera la forza normale media nell'asta, non quella massima. I risultati devono essere interpretati adeguatamente soprattutto per aste indivise con variazioni della forza normale.
Lunghezza d'instabilità Lcr
… viene calcolata dal carico critico Ncr, assumendo un'asta di compressione ideale con cuscinetti articolati su entrambi i lati (caso di Eulero II):
Coefficiente di lunghezza d'instabilità kcr
… mette in relazione la lunghezza d'instabilità di un'asta Lcr con la lunghezza effettiva dell'asta L:
Fattore di Rilevanza Modale MRF
… descrive la rilevanza di un'asta per l'occorrenza di una determinata forma propria e fornisce indicazioni per distinguere tra forme proprie globali e locali.
Maggiori informazioni sull'utilizzo del MRF sono disponibili nella nostra Base di conoscenza.

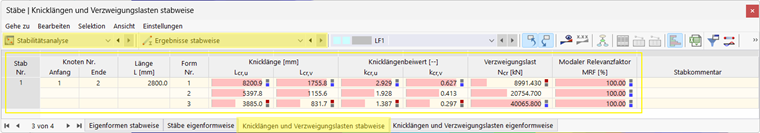

Galleria immagini Raggruppamento dei risultati:
