Vzpěrné délky a součinitele

Pro pruty obdržíte při použití analýzy vlastních čísel (viz Typ der Stabilitätsanalyse) pro každý vlastní číselný výsledek následující výsledky:

Kritické zatížení N_cr

… odpovídá působící normálové tlakové síle z lineární statické analýzy, vynásobené (globálním) faktorem kritického zatížení. Pro výpočet se bere v úvahu průměrná, nikoliv maximální normálová síla v prutu. Výsledky je třeba zejména u nerozdělených prutů s proměnlivým průběhem normálové síly patřičně zařadit.

Křivostní délka L_cr

… se vypočítá z kritického zatížení N_{cr>, při předpokladu ideálního tlakového prutu s kloubovým uložením na obou koncích (Eulerův případ II):}

Modální relevance faktor MRF

… popisuje relevanci prutu pro vznik daného vlastního tvaru a poskytuje náznaky pro rozlišení mezi globálními a lokálními vlastními tvary.

Více informací o použití MRF najdete v naší Knowledge Base.

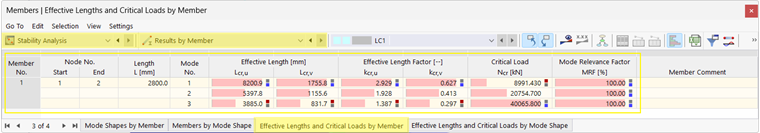

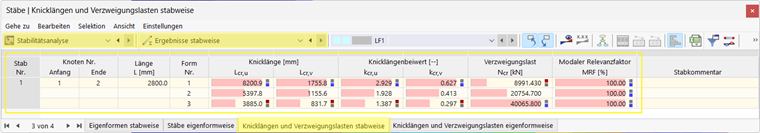

Série obrázků Seskupení výsledků:

Zobrazení výsledků – počet prutů a vlastní tvar
