Para barras, ao aplicar a análise de valores próprios (veja Tipo de Análise de Estabilidade) para cada autovalor, você obtém os seguintes resultados:
Carga Crítica Ncr
... corresponde à força normal de compressão aplicada da análise estática, multiplicada pelo fator de carga crítica (global). Para o cálculo, considera-se a força normal média na barra, e não a máxima. Os resultados devem ser especialmente classificados no caso de barras não subdivididas com variação abrupta da força normal.
Comprimento de flambagem Lcr
... é calculado a partir da carga crítica Ncr, assumindo uma barra de compressão ideal apoiada articuladamente em ambas as extremidades (caso de Euler II):
Coeficiente de Flambagem kcr
... relaciona o comprimento de flambagem de uma barra Lcr com o comprimento real da barra L:
Fator de Relevância Modal MRF
... descreve a relevância de uma barra para a ocorrência de uma forma própria específica e fornece indicações para a distinção entre formas próprias globais e locais.
Mais informações sobre o uso do MRF podem ser encontradas na nossa Base de Conhecimento.

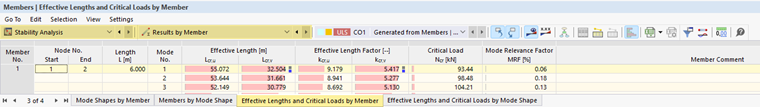

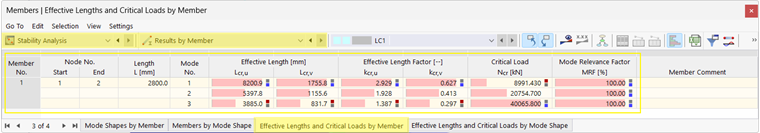

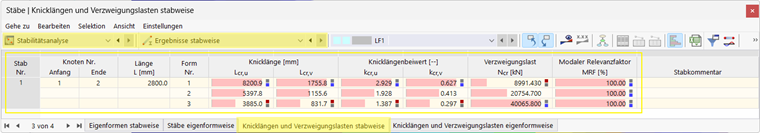

Galeria de imagens Agrupamento de resultados:
