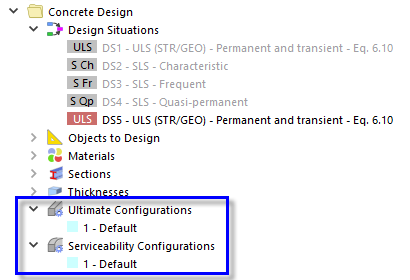

В папке 'Concrete Design' навигатора предустановлены две конфигурации для расчета предельного состояния и пригодности к эксплуатации.
Предельное состояние по несущей способности

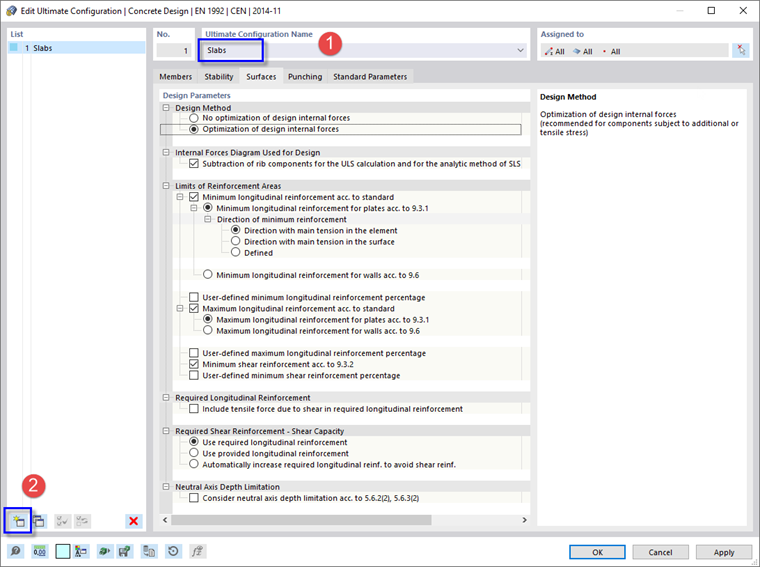

Дважды щелкните элемент 1 - По умолчанию в категории ' Окончательные конфигурации '. В диалоговом окне 'Изменить окончательную конфигурацию' выберите вкладку Поверхности .
Введите Slabs в поле 'Ultimate Configuration Name' (1). Для этой конфигурации 'Оптимизация расчетных внутренних сил' в области 'Метод расчета' устранит любые отрицательные расчетные силы для растягивающей арматуры, которые могут возникнуть из-за неблагоприятных углов раскоса. Таким же образом, 'Минимальная продольная арматура для плит в соотв. Для расчета перекрытия применима опция 9.3.1' в дереве ' Пределы площадей армирования '.
Нажмите кнопку
в нижнем левом углу, чтобы создать новую окончательную конфигурацию (2).

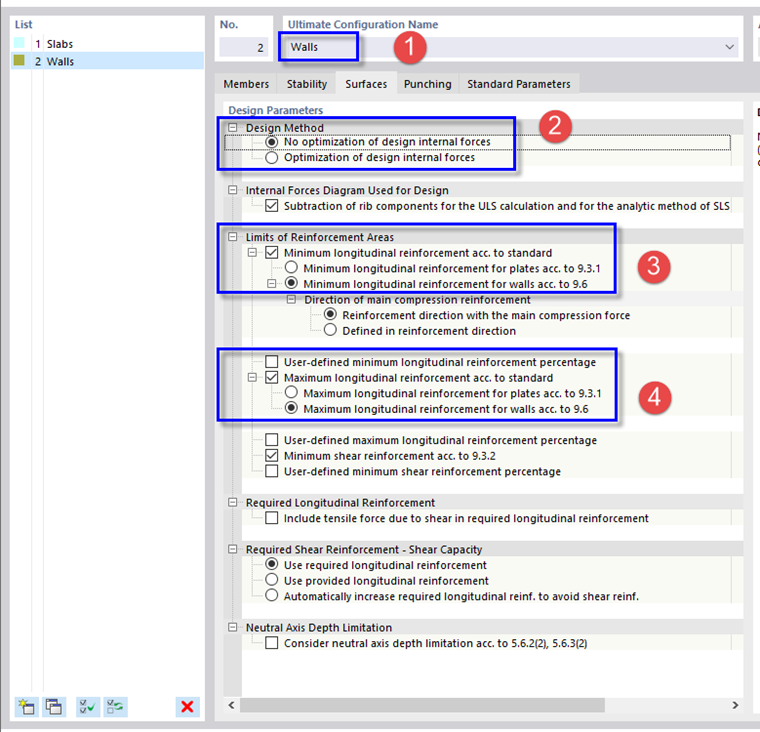

Переименуйте новую конфигурацию в Стены (1). В области 'Метод расчета' выберите вариант Без оптимизации расчетных внутренних сил , который является предпочтительным для сжатых элементов (2).
В дереве 'Пределы площадей армирования' выберите Минимальная продольная арматура для стен в соотв. к опции 9.6 (3). Таким же образом установите Максимальная продольная арматура для стен в соотв. до 9,6 (4).
Наконец, нажмите ОК , чтобы закрыть диалоговое окно.
Пригодность к эксплуатации
Для бетонной конструкции поверхностей и стержней также необходимо будет изучить предельное состояние по пригодности к эксплуатации, чтобы напряжения и ширина трещин оставались в установленных пределах. Прежде всего, необходимо обратить внимание на характерные и квазипостоянные расчетные ситуации. Однако в данном руководстве они не рассматриваются, так как они выходят за рамки базового введения.

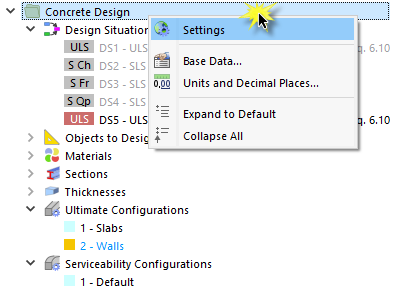

Чтобы отключить расчет SLS, щелкните правой кнопкой мыши папку 'Concrete Design' в навигаторе. Затем в контекстном меню выберите Настройки .
В диалоговом окне 'Глобальные параметры' снимите флажок Удобство обслуживания в настройках ' Конфигурации для расчета '.
Нажмите ОК . Категория 'Конфигурации удобства обслуживания' в папке 'Конкретный проект' (см. Изображение image029273 Конфигурации по умолчанию для конструкции ULS и SLS ) больше не доступна.
