- Extbookmark manual |image029771 |В таблице ошибок и предупреждений показаны некоторые непреднамеренные результаты и расчетные коэффициенты, превышающие 1. Практически во всех случаях проблемы возникают вблизи узлов с «пиками» напряжений. Они возникают из-за сингулярных эффектов, которые не являются чем-то необычным в соответствии с подходом МКЭ. В этих местах напряжения сосредоточены на очень небольшой площади. Однако в действительности эти особенности не проявляются в такой степени: Например, силы нижней плиты не передаются на колонну в одном узле, что предполагает моделирование в форме «булавочной головки». Вместо этого диаметр колонны и толщина плиты обеспечивают более плавное перемещение сил.
По сути, оценка результатов для участков с сингулярностями не рекомендуется (тем не менее, изучение этих результатов рекомендуется для критических участков реальной модели, таких как критический периметр для пробивки рядом с колонной). В следующих статьях нашей базы знаний вы найдете подробную информацию об особенностях, например о том, где они возникают, как их обнаруживать и какие действия вы можете предпринять:
- Особенности проектирования железобетонных поверхностей
- Предотвращение сингулярностей на узловых и линейных опорах пластинчатых конструкций
В учебной модели особенности возникают в головке колонны, а также на концах ребер и опорных стенок. Их можно определить по очень высоким значениям на относительно небольшой площади. Ниже вы найдете несколько советов по работе с эффектами сингулярности.
Моделирование опор с пружинами
Любая жесткая опора представляет собой «бесконечную» жесткость. Если вместо этого моделировать вертикальные опоры колонны и стен с помощью соответствующих пружин, пики напряжений будут значительно уменьшены. Константы пружины могут быть основаны, например, на результатах исследования почвы.
Игнорирование результатов в областях пиков
Согласно нормам Еврокода 2, расчет следует выполнять для мест на определенном расстоянии от краев опоры (см. EN 1992-1-1, 5.3.2.2). Поэтому пиковые значения около головки колонки не имеют отношения к практическому расчету. Допустимо, например, игнорировать результаты в пределах диаметра колонны плюс определенный периметр за ее пределами.
Применение функции ' Корректировки результатов поверхности '
Чтобы компенсировать особенности, можно применить определенную функцию программы: ' Корректировка результатов на поверхности ' позволяет сгладить значения в пределах заданной пользователем области.

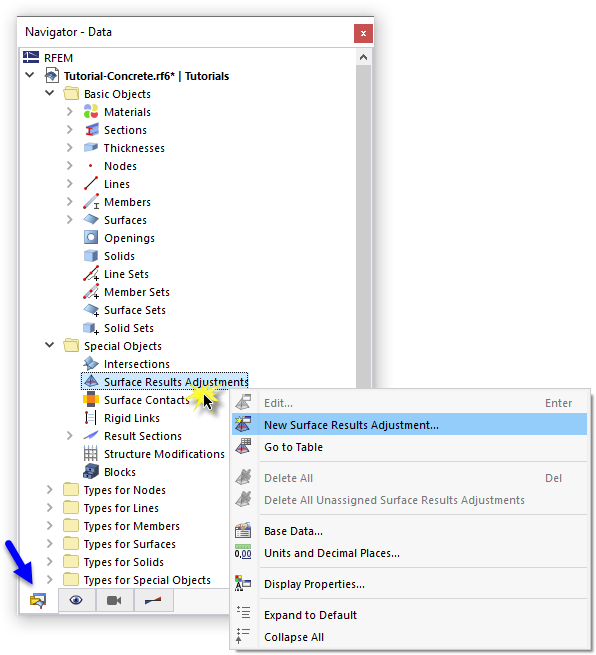

Чтобы открыть инструмент, выберите ' Навигатор - Данные '. Затем щелкните правой кнопкой мыши элемент Корректировка результатов поверхности в категории Специальные объекты .
В контекстном меню выберите Корректировка результатов новой поверхности , чтобы открыть диалоговое окно ' Корректировка результатов новой поверхности '.

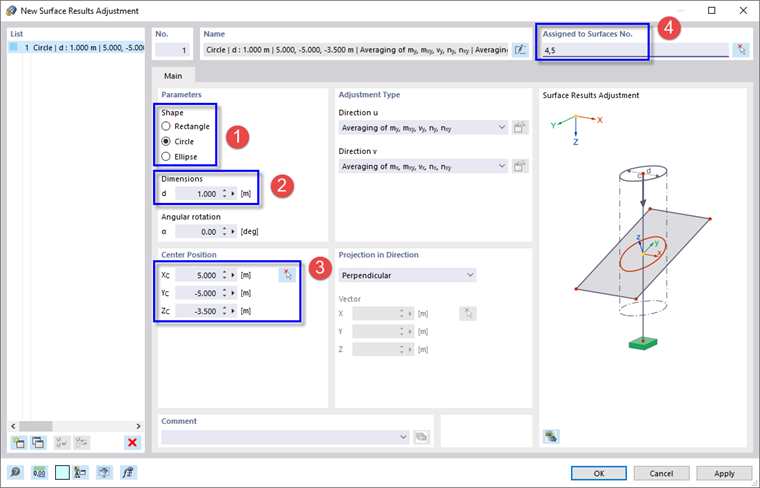

В области 'Параметры' выберите параметр Круг , чтобы создать круговую область корректировки (1). Введите диаметр этой области, например, как 1,00 м (2) (что является удвоенной суммой диаметра колонны и толщины поверхности). В области 'Центральное положение' нажмите кнопку
, чтобы выбрать самый верхний узел над бетонной колонной (№ 15 ) на графике так, чтобы его координаты были применяется (3). В области 'Назначено № поверхностей' введите номера плит. 4,5 (4).
Настройки определяют, что моменты и силы мембраны (см. Область ' Тип регулировки ') двух плит будут усредняться в пределах круглых областей плит вокруг головы колонны. Нажмите ОК , чтобы применить функцию.
Нажмите Да , чтобы подтвердить вопрос, следует ли удалять конкретные результаты расчета. Однако нового расчета загружений и сочетаний не будет: Результаты расчетов конструкций просто конвертируются.

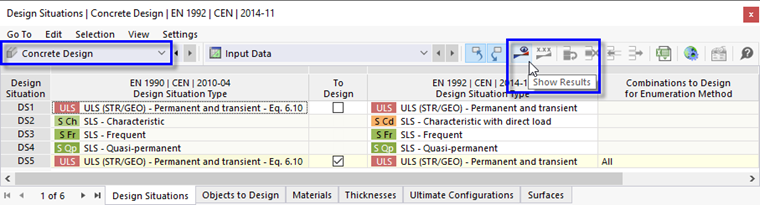

Чтобы рассчитать коэффициенты армирования с новыми настройками, выберите таблицу Расчет бетона . Затем нажмите кнопку
, как раньше.
Например, когда вы проверяете расчетные коэффициенты сдвига вокруг колонны, результаты становятся более приемлемыми, чем раньше (сравните # extbookmark manual |image029827 |Расчетные коэффициенты сдвига # изображение).

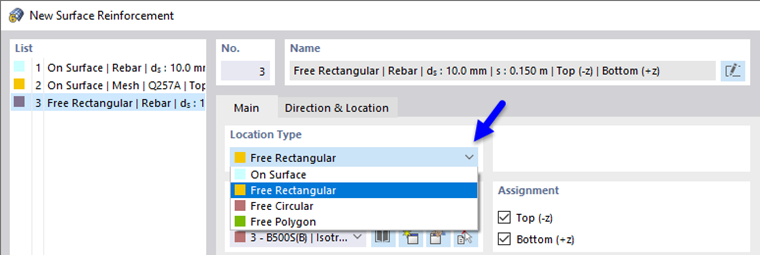

Расчетные соотношения больше 1 должны быть учтены в соответствии с конкретными положениями при детализации арматуры. Обратите внимание, что в этом руководстве не рассматривается конструкция штамповки.
