Проектирование железобетонных поверхностей и стержней глобально управляется настройками «Базовые данные» модели. Чтобы активировать эту функцию, нажмите Базовые данные в меню Файл или используйте кнопку

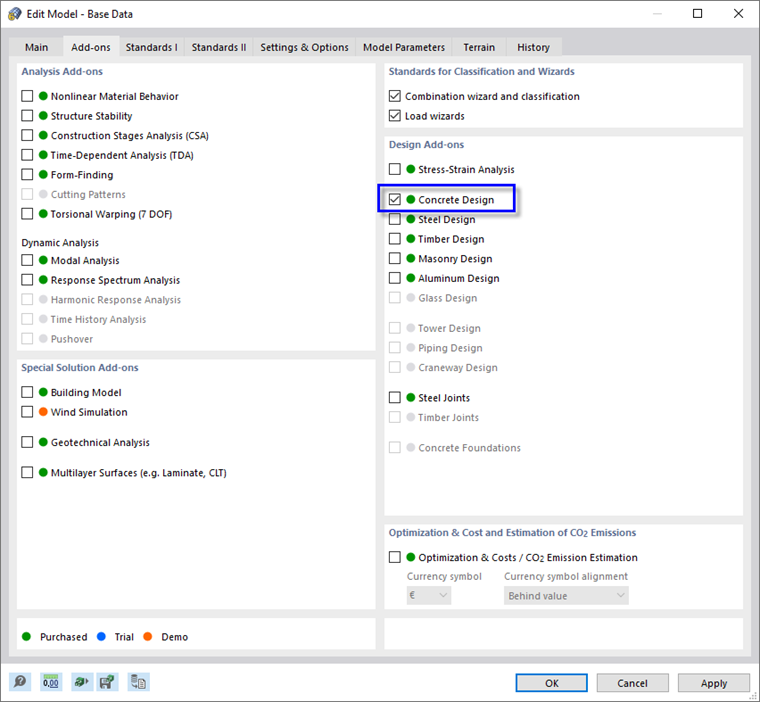

на панели инструментов. Затем выберите вкладку Надстройки в диалоговом окне «Изменить модель - Базовые данные».
Выберите опцию Железобетонное проектирование. Тем самым включается проектирование всех железобетонных поверхностей и стержней, включая колонны.

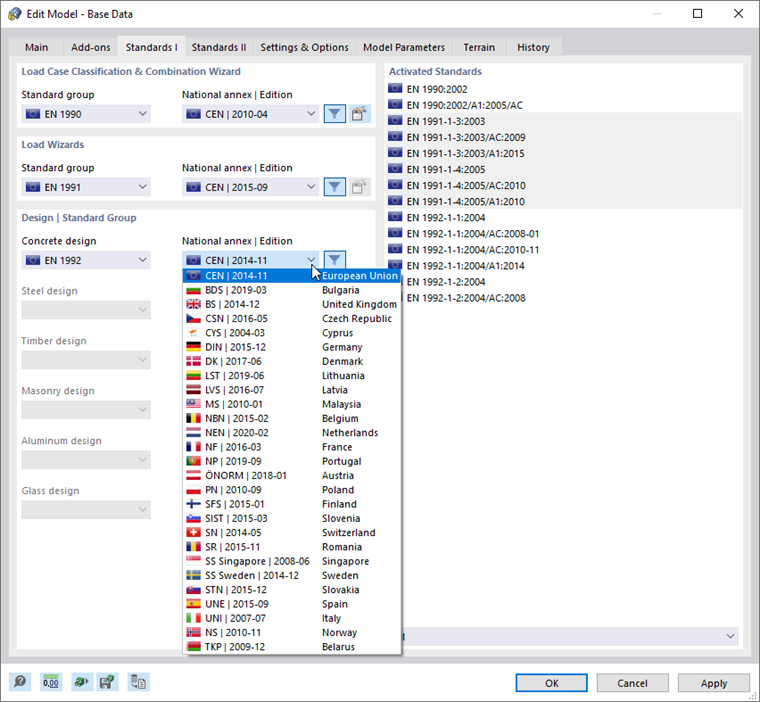

Затем перейдите на вкладку Нормы I и проверьте стандарт, который предварительно задан для железобетонного проектирования.
Убедитесь, что в качестве группы стандартов для «Железобетонное проектирование» задано EN 1992. Список «Национальное приложение» предоставляет выбор настроек для различных стран. Однако в данном учебном примере следует применять универсальные рекомендации CEN.
Нажмите OK, чтобы закрыть диалоговое окно «Базовые данные». Когда программа спросит, следует ли удалить все результаты из-за изменённых параметров, нажмите Да.

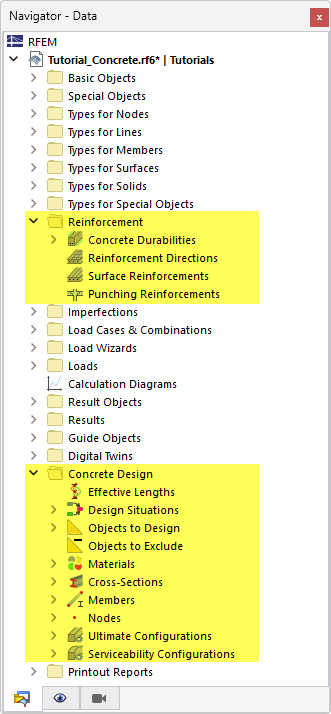

В навигаторе были добавлены две новые папки: «Армирование» и «Железобетонное проектирование». Они содержат параметры и элементы, относящиеся к проектированию всех железобетонных объектов.
В графическом окне вы можете видеть арматуру стержней, заданную по умолчанию.
