Результирующая балка

Соединительная поверхность практически представляет собой глубокую балку. Его также можно создать с помощью специального элемента-члена - так называемого # extbookmark manual|memberResultBeamTab|результирующая балка № - для интегрирования результатов по поверхности и выполнения расчета на бетон. Его выдающимся преимуществом является то, что продольную арматуру можно расположить на верхней и нижней сторонах балки, а не на сторонах поверхности.

Инфо

Общие характеристики результирующей балки описаны в статье Использование результирующих балок в RFEM по адресу наша База знаний.

Центральная ось результирующей балки должна совпадать с центром тяжести рассматриваемого объекта, чтобы внутренние силы были интегрированы с правильным плечом рычага. Поэтому необходимо создать новую линию вдоль средней линии соединяемой поверхности. Это можно сделать, задав результирующую балку напрямую.

Новый стержень

Нажмите кнопку Новый стержень на панели инструментов, чтобы создать новый стержень. В диалоговом окне 'Новый стержень' выберите параметр Результирующая балка из списка в области ' Тип стержня '.

Результирующая балка

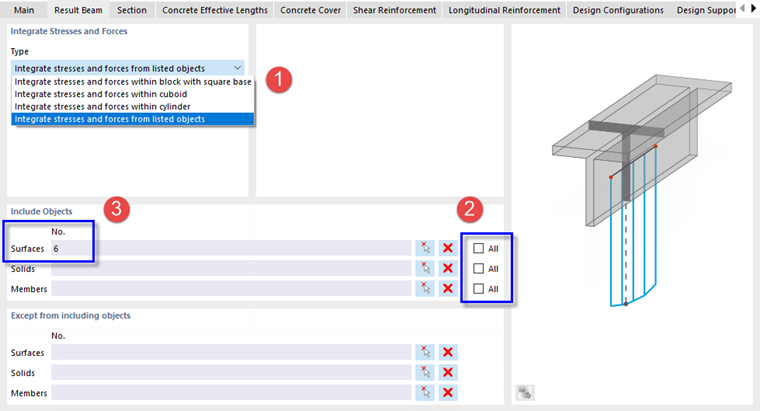

Затем перейдите на вкладку Результирующая балка. В области 'Интегрировать напряжения и силы' выберите опцию Интегрировать напряжения и силы из перечисленных объектов , чтобы не задавать какую-либо геометрию (1).

Затем снимите три флажка « Все » в области 'Включить объекты' (2). В поле 'Поверхности' введите номер соединительной поверхности. 6 , так что интегрированы результаты только для этой поверхности (3).

Сечение

Чтобы задать сечение результирующей балки, выберите вкладку Сечение.

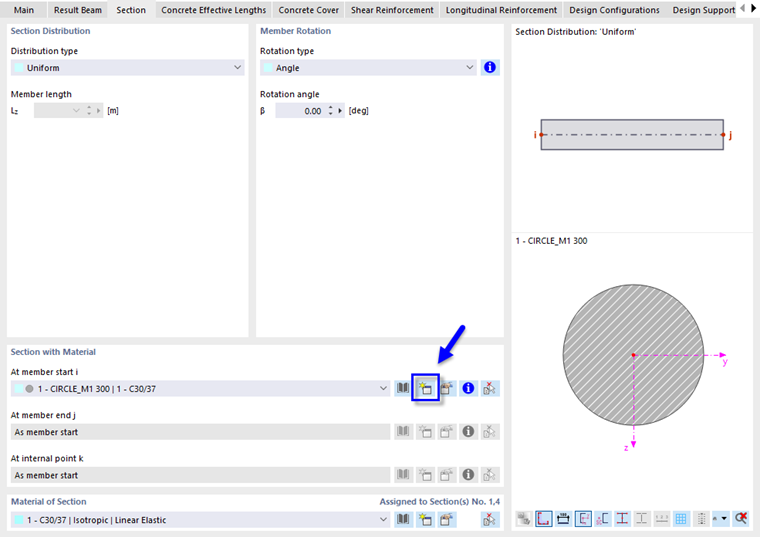

Чтобы задать новое сечение, представляющее форму соединительной поверхности, нажмите кнопку Новые в области ' Сечение с материалом '. Откроется диалоговое окно ' Новое сечение '.

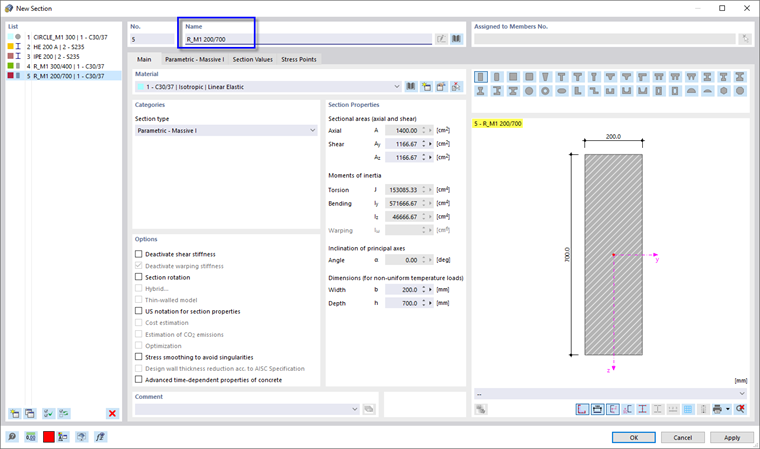

Параметрическое сечение 'R_M1' предустановлено. В области 'Имя' измените параметры на 200/700 , изменив значения. Затем нажмите OK , чтобы применить сечение высотой 70 см (общая высота между нижней стороной нижней плиты и верхней стороной верхней плиты) и шириной 20 см (толщина поверхности). Новый раздел № В диалоговом окне 'Новый член' вводится ' 5 '.

Защитный слой бетона

Перейдите на вкладку Бетонное покрытие и убедитесь, что задана категория ' XC1 '.

Арматура

Затем выберите вкладку Продольная арматура.

Выберите B | Несимметричный вариант из списка типов раскладок в категории 'Базовые данные' (1). Убедитесь, что материал 3 - B500S (B) установлен в строке ниже.

В категории 'Параметры арматурных стержней' определите различное расположение арматурных стержней для верхней, нижней и боковых сторон балки (2):

  • В поле 'ns, -z (вверху)' введите (или выберите) 2 арматурных стержня. В поле ниже отрегулируйте диаметр стержня до 12 мм.
  • В поле 'ns, +/- y (lateral)' введите 2 арматурных стержня. В поле ниже убедитесь, что диаметр стержня установлен на '10' мм. Между верхней и нижней арматурой будут созданы два стержня.
  • В поле 'ds, + z (снизу)' задайте диаметр трех нижних стержней как 16 мм.

Предварительный просмотр арматуры не отображается, поскольку линия еще не задана.

Линия

Щелкните OK , чтобы определить линию сейчас. ' Новый участник | Одноместный | Откроется простое диалоговое окно '.

Осмотрите ближе область на задней стороне соединительной поверхности. Затем перемещайте указатель вдоль его вертикальной граничной линии до тех пор, пока у указателя не появится символ Центр тяжести и не будут установлены координаты [X: 0 м/г: -5 м/З: -3.25 м] отображаются в диалоговом окне. Щелкните в этой точке.

Чтобы определить конечную точку линии, увеличьте масштаб области рядом с колонной. Вы можете управлять им, не завершая функцию ' Новый элемент ', с помощью колесика прокрутки (увеличение или уменьшение масштаба) или удерживания колесика мыши (перемещение изображения).

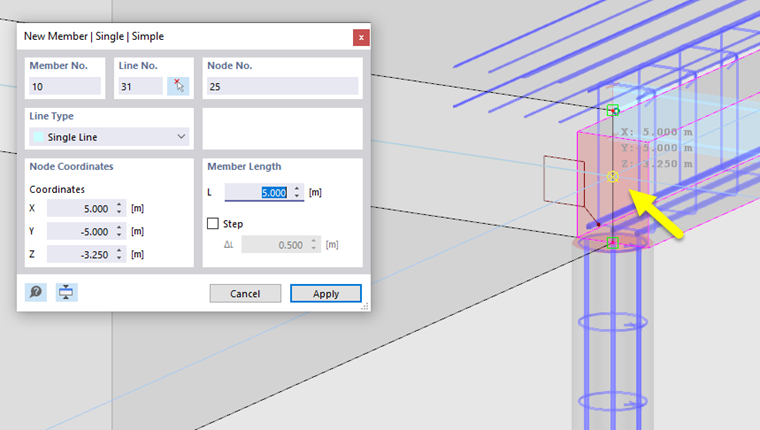

Перемещайте указатель вдоль вертикальной граничной линии соединяемой поверхности до тех пор, пока на указателе снова не появится символ Центр тяжести . Убедитесь, что координаты [X: 5 м/г: -5 м/З: -3,25 м] отображаются в диалоговом окне ' Новый стержень '. Щелкните эту точку, чтобы задать линию и назначить свойства стержня.

Когда программа спросит вас, должны ли быть удалены все результаты из-за изменения, нажмите Да.

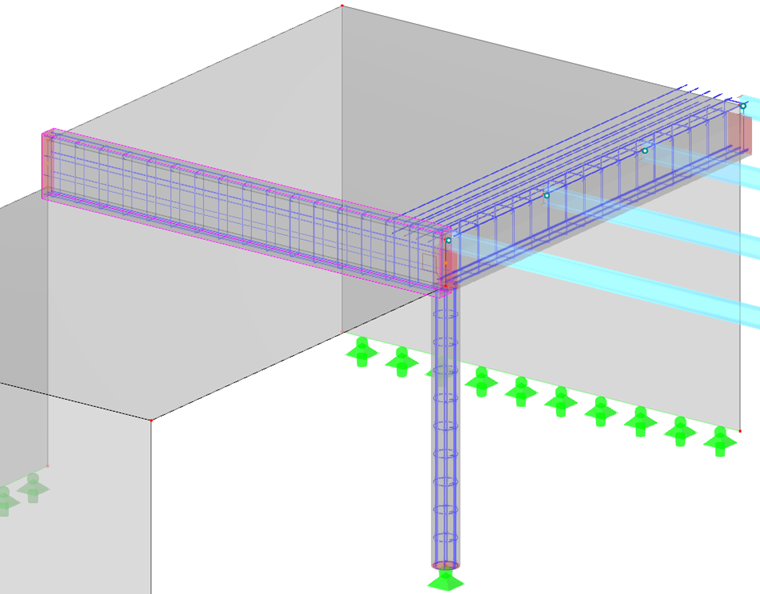

Армирование нового стержня отображается с помощью хомутов на расстояниях по умолчанию по длине балки. Нажмите «Отмена », чтобы выйти из настроек строк.

Инфо

Обратите внимание, что результирующая балка представляет только «виртуальный» стержень: Он не имеет жесткости и, следовательно, не влияет на расчет.
