Стены

Затем необходимо определить параметры проектирования для трех стен и соединяющей поверхности между плитами. Чтобы выбрать эти поверхности, используйте видимость: Откройте 'Навигатор - Просмотры', нажав на вкладку .

Откройте пункт Поверхности по толщине и активируйте толщину типа стен, № 2, установив флажок (1), в то время как толщина типа плиты деактивирована. Убедитесь, что также выбраны флажок 'Активировать' в верхней части и категория 'Поверхности' (2).

Выбор всех поверхностей стен с помощью видимости

Обведите окно вокруг всей модели (3). Затем двойным щелчком на одной из выбранных поверхностей откройте диалоговое окно 'Редактировать поверхности' и назначьте свойства проектирования.

Защитный слой бетона

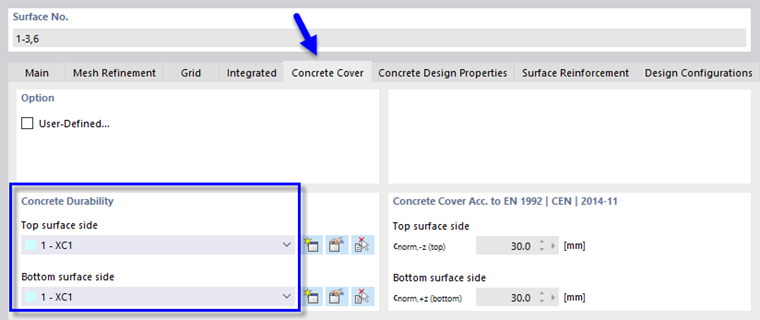

Настройки защитного слоя бетона

Выберите вкладку Защитный слой бетона. В области 'Долговечность бетона' для верхней и нижней сторон стен предварительно выбрана категория 'XC1'.

Свойства проектирования бетона

Направления армирования стен

На вкладке Свойства проектирования бетона для верхней и нижней сторон предварительно выбрана опция 'Первое направление армирования по x'. Направление армирования имеет небольшое значение, так как будет применяться Q-сетка (квадратная сетка из проволоки), с равномерно размещенными проволоками.

Плоскостное армирование

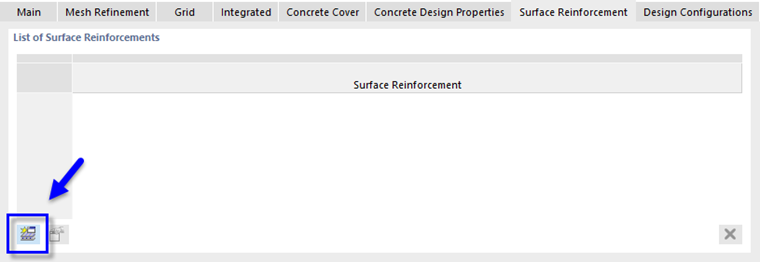

Создание нового армирования поверхности

На вкладке Плоскостное армирование, нажмите на кнопку для определения нового типа армирования. Откроется новое диалоговое окно.

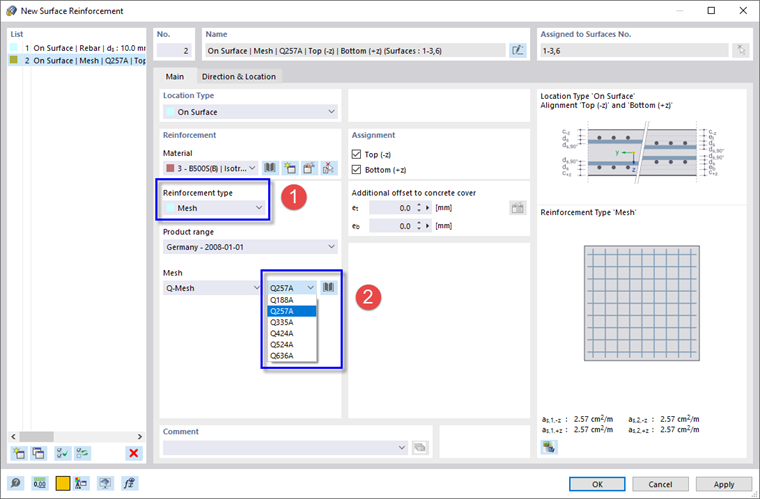

Задание арматурной сетки

В области 'Армирование' предварительно выбрано материал 'BS500(B)'. Выберите тип армирования Сетка из списка (1). Тем самым устанавливается тип сетки 'Q-сетка' в соответствии с немецкой продуктовой линейкой. Выберите размер Q257A (2).

Убедитесь, что армирование назначено на верхнюю и нижнюю стороны поверхностей. Затем нажмите ОК, чтобы закрыть диалоговое окно 'Новое плоскостное армирование' и применить его на вкладке 'Плоскостное армирование'.

Армирование поверхности

Конфигурации проектирования

Наконец, выберите вкладку Конфигурации проектирования.

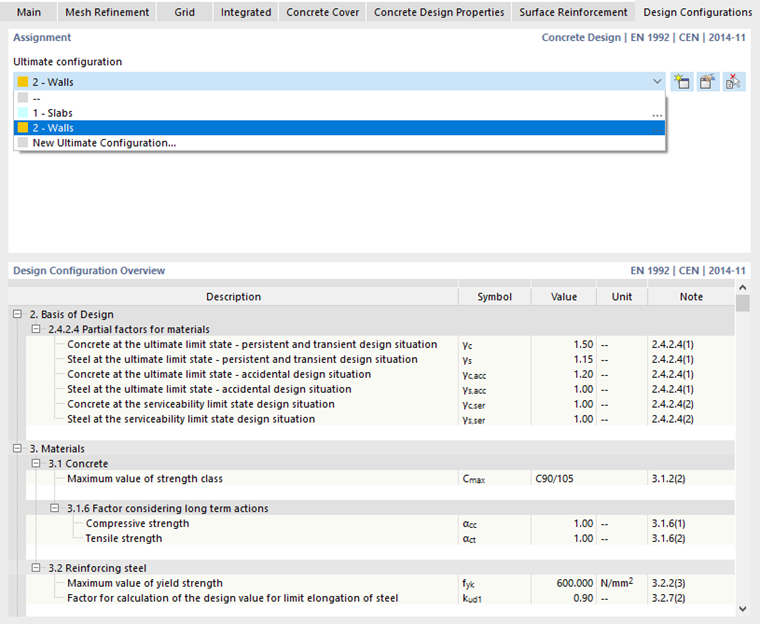

Выбор конфигурации расчёта

Выберите из списка тип конфигурации Стены.

После того как все параметры армирования определены, нажмите ОК, чтобы применить сетку из проволоки на стены. Когда вы снимете флажок Активировать в 'Видимостях', все объекты модели снова будут отображены.

Армирование стен сеткой и армирование плит стержнями
