Протокол результатов

Конкретные расчетные данные могут быть добавлены к распечатке отчета, который был создан в Части 1. Чтобы открыть этот документ, дважды щелкните элемент 1 в категории 'Распечатка отчетов' в ' Navigator - Data '.

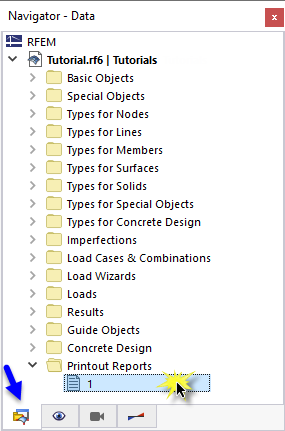

01 Открытие отчета о распечатке

В отчете о распечатке откройте ' Диспетчер отчетов о распечатках ', нажав кнопку на панели инструментов (вторая справа). Вы также можете выбрать Изменить распечатку отчета в меню Изменить .

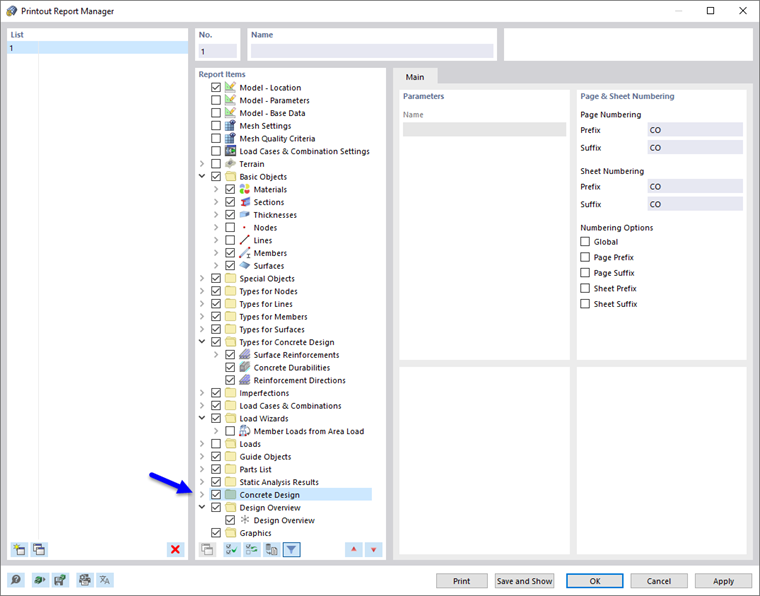

03 Активация данных «Конкретный расчет» в Диспетчере распечаток отчетов

Активируйте папку элементов отчета Concrete Design , чтобы включить в нее расчетные данные. Затем нажмите Сохранить и показать .

Глава 11 отчета о распечатке содержит данные по умолчанию для конкретной конструкции.

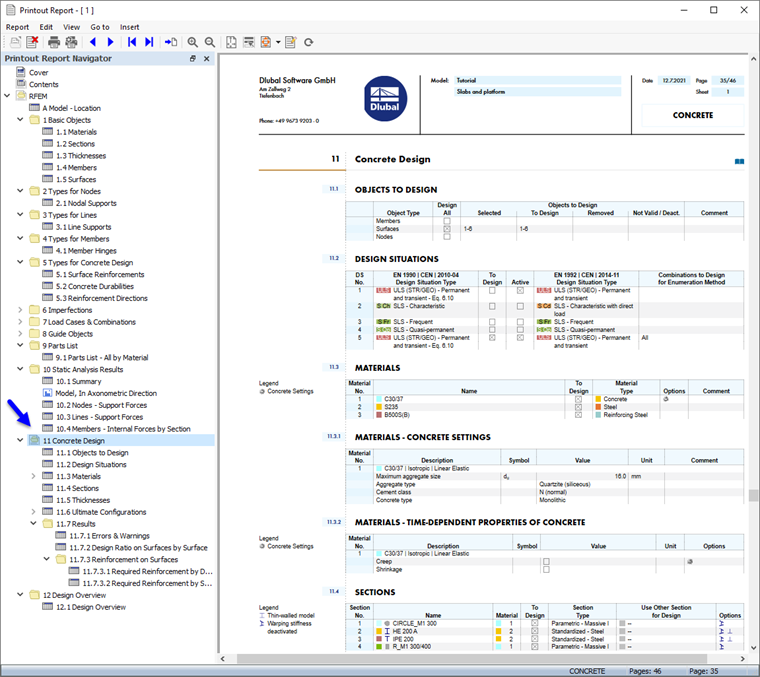

04 ' Конкретные расчетные данные ' в распечатке отчета

Регулировка содержания

Чтобы добавить или удалить главу, вы можете использовать image032062 Диспетчер распечаток отчетов , как описано в Части 1. Также возможно удалить элемент напрямую: Щелкните правой кнопкой мыши 11.7.1 Ошибки и предупреждения , например, чтобы открыть контекстное меню этой главы. Там выберите Удалить из отчета о распечатке .

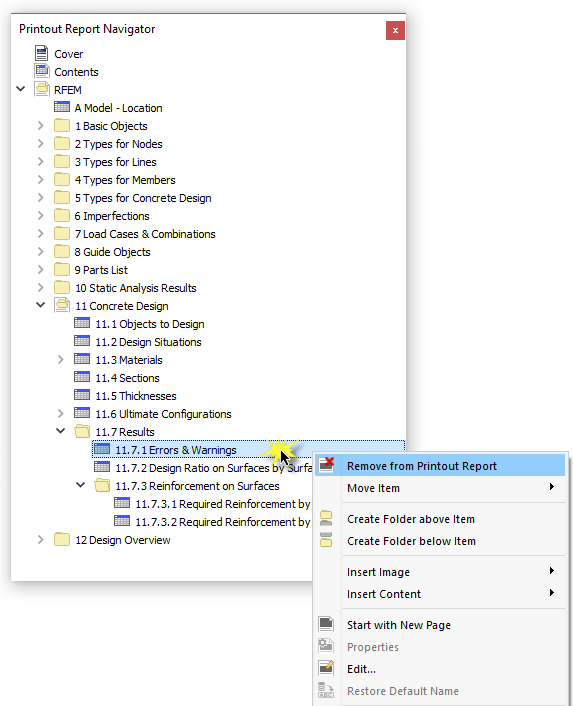

05 Удаление главы из распечатки отчета

Отчет о распечатке обновляется без предупреждений.

Печать графиков

Чтобы добавить изображение в отчет о распечатке, сверните окно предварительного просмотра, нажав кнопку в строке заголовка ' Отчет о распечатке '. Рабочее пространство RFEM снова отображается в полном виде.

Снова настройте навигатор - Результаты (1), чтобы можно было выбрать необходимое продольное армирование a_{s, req, 1 + z (внизу)} для дисплей (2). Убедитесь, что опция 'Показать значения на поверхностях' также активирована (3).

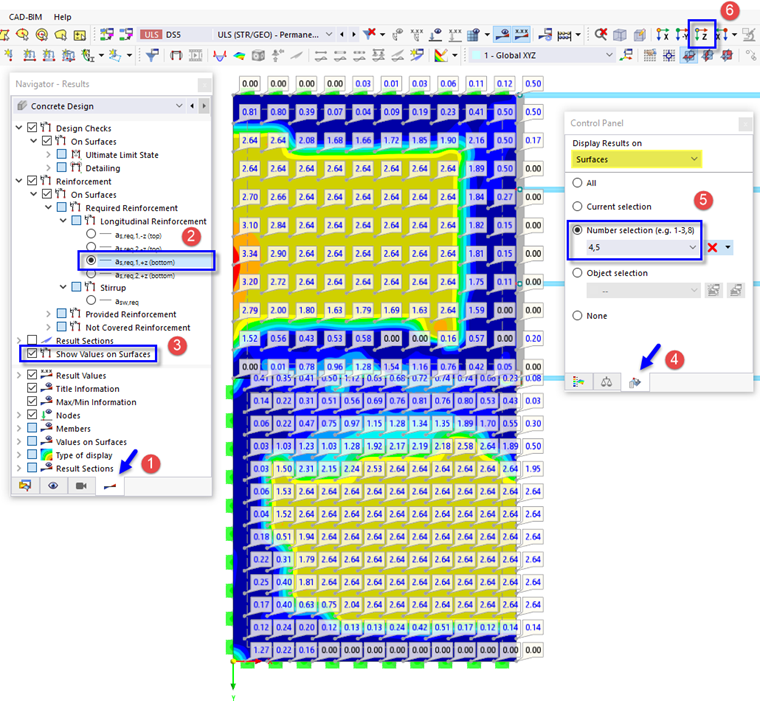

07 Отображение необходимого армирования основного дна перекрытий на виде сверху

Чтобы отобразить только результаты для плит, щелкните третью вкладку панели (4) и проверьте, соответствуют ли номера поверхностей. Выбраны 4,5 (5). Наконец, нажмите кнопку на панели инструментов, чтобы установить вид сверху (6).

Чтобы распечатать это изображение, нажмите кнопку рядом с кнопкой на панели инструментов. Откроется список опций печати. Нажмите Печатать графику в распечатку отчета .

11 Параметры «Печать графики»

Предварительный просмотр изображения представлен с некоторыми вариантами настройки макета.

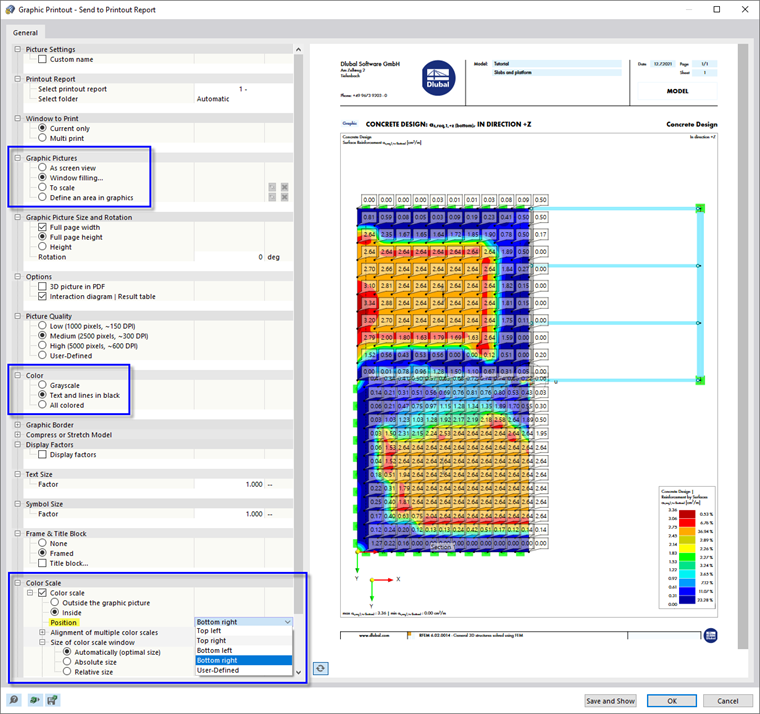

12 Регулировка настроек в предварительном просмотре

В области 'Графические изображения' выберите расположение заполнения окна . Задайте макет Текст и линии в черном цвете в области ' Цвет ', чтобы значения легко читались. Чтобы переместить панель в другое положение, выберите параметр Внизу справа из списка в области ' Цветовая шкала '. Затем нажмите Сохранить и показать .

Отчет о распечатке создается снова с изображением на последней странице главы ' Конструирование бетона '.

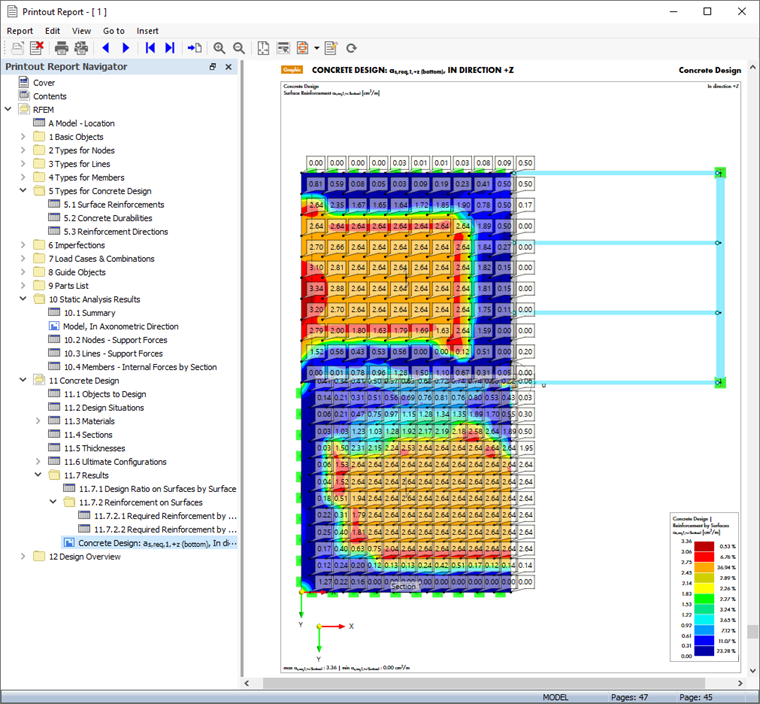

13 Изображение в распечатке отчета

Закройте отчет о распечатке, нажав кнопку .

Прежде чем продолжить проектирование бетонных стержней, восстановите отображение всех поверхностей на панели.

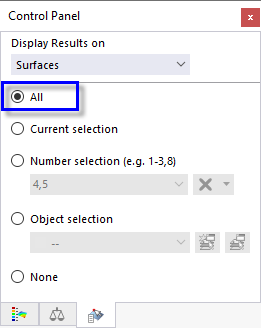

15 Сброс выбора на панели управления

Наконец, сохраните конкретные расчетные данные поверхностей, нажав кнопку на панели инструментов.
