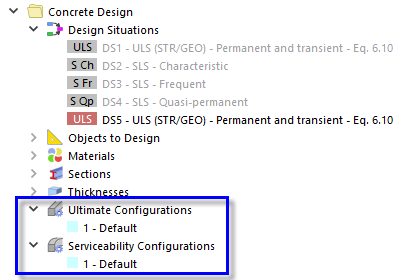

W folderze 'Projektowanie konstrukcji betonowych' w nawigatorze wstępnie ustawione są dwie konfiguracje dla obliczeń stanu granicznego nośności i stanu granicznego użytkowalności.
Stan graniczny nośności

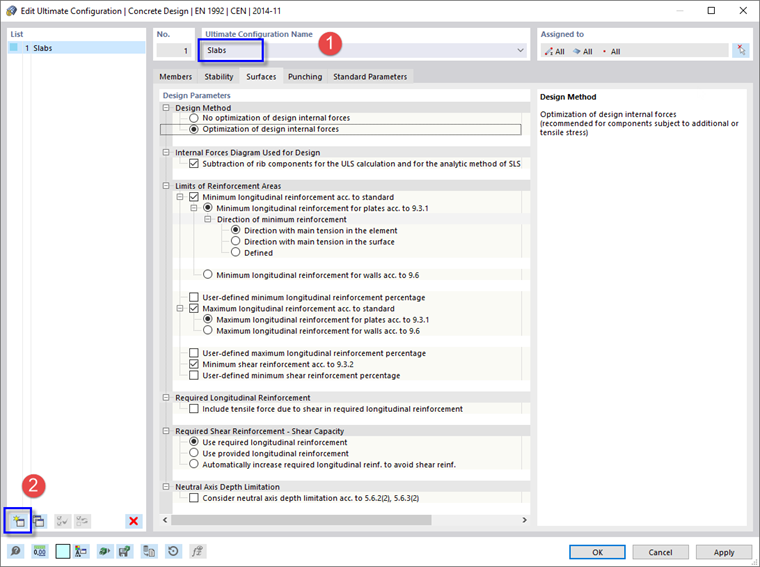

Kliknij dwukrotnie element 1 - Domyślna w kategorii 'Konfiguracje stanu granicznego nośności'. W oknie dialogowym 'Edytuj konfigurację stanu granicznego nośności' wybierz zakładkę Powierzchnie.
Wprowadź Płyty w polu 'Nazwa konfiguracji stanu granicznego nośności' (1). Dla tej konfiguracji, 'Optymalizacja obliczeniowych sił wewnętrznych' w polu 'Metoda obliczeniowa' wyeliminuje wszelkie ujemne siły obliczeniowe dla zbrojenia rozciąganego, które mogą powstać z powodu niekorzystnych kątów krzyżowania. Analogicznie, opcja 'Minimalne zbrojenie podłużne dla płyt wg. 9.3.1' w drzewie 'Granice powierzchni zbrojenia' ma zastosowanie dla wymiarowania płyty.
Aby utworzyć nową konfigurację stanu granicznego nośności (2), należy kliknąć przycisk
w lewym dolnym rogu.

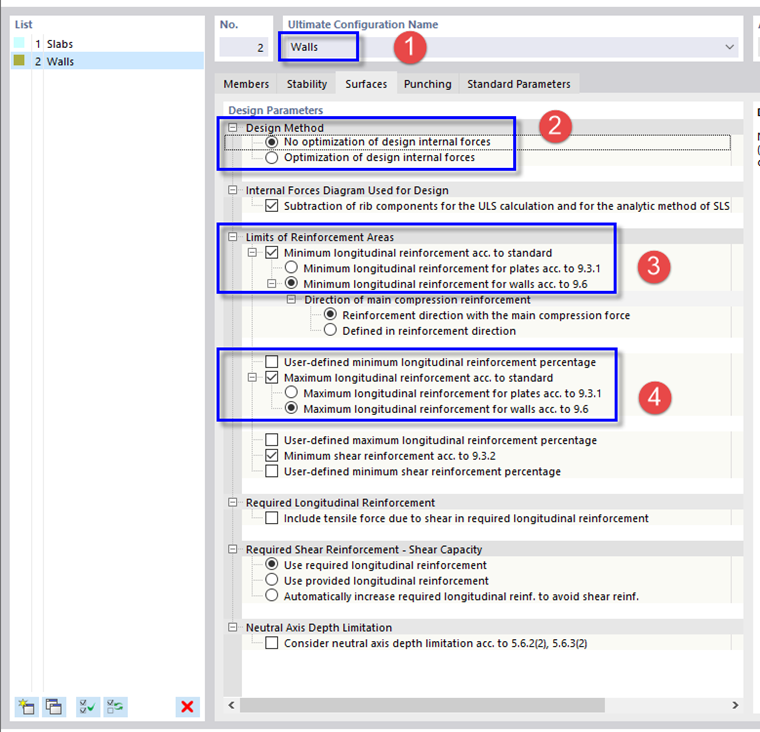

Zmień nazwę nowej konfiguracji na Ściany (1). W polu 'Metoda wymiarowania' należy wybrać opcję Bez optymalizacji obliczeniowych sił wewnętrznych, która ma być preferowana dla elementów ściskanych (2).
W drzewku 'Granice powierzchni zbrojenia' należy wybrać opcję Minimalne zbrojenie podłużne dla ścian wg. 9.6 (3). W ten sam sposób należy ustawić Maksymalne zbrojenie podłużne dla ścian wg. 9,6 (4).
Na koniec kliknij przycisk OK, aby zamknąć okno dialogowe.
Stan graniczny użytkowalności
W przypadku wymiarowania powierzchni i prętów z betonu konieczne byłoby również zbadanie stanu granicznego użytkowalności, tak aby naprężenia i szerokości rys były utrzymywane w podanych granicach. Przede wszystkim należy zwrócić uwagę na charakterystyczne i quasi-stałe sytuacje obliczeniowe. Nie zostaną one jednak omówione w tym tutorialu ponieważ wykraczałoby to poza zakres podstawowego wprowadzenia.

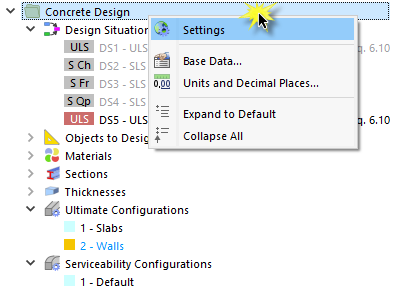

Aby wyłączyć wymiarowanie SGU, kliknij prawym przyciskiem myszy folder 'Projektowanie konstrukcji betonowych' w nawigatorze. Następnie wybierz z menu kontekstowego Ustawienia.

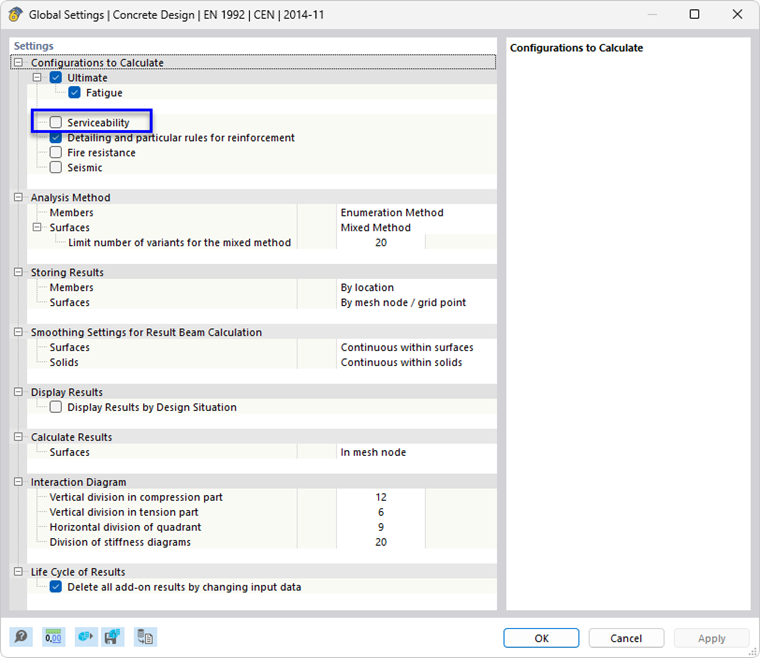

W oknie dialogowym 'Ustawienia globalne' usuń zaznaczenie pola wyboru Użytkowalność w ustawieniach 'Konfiguracje do obliczeń'.
Zmiany należy zatwierdzić przyciskiem "OK". Kategoria 'Konfiguracje stanu granicznego użytkowalności' w folderze 'Projektowanie konstrukcji betonowych' (patrz obraz Konfiguracje domyślne dla wymiarowania SGN i SGU) nie jest już dostępna.
