Общие настройки бетонной конструкции, определенные в главе Расчетные параметры бетона , применяются ко всем поверхностям и стержням, состоящим из бетона. Поэтому не требуется активировать расчет балки перекрытия и колонны по отдельности: ' Конкретный расчет ' уже включен (см. # Extbookmark manual |image029200 |Активация надстройки 'Concrete Design' # image).
Для бетонной конструкции в качестве стандарта был определен 'EN 1992' (см. # Extbookmark manual |image029206 |Выбор стандартного и национального изображения в приложении). Расчетная ситуация ULS ' DS5 ', основанная на результатах геометрически линейного анализа, также действительна для элементов стержня (см. # Extbookmark @ 000237 @ manual |image029272 |DS5 с конкретными настройками дизайна # изображение).
Расчет предельного состояния по пригодности к эксплуатации был отключен для всех бетонных объектов (см. # Extbookmark manual |image029295 |Деактивация 'Serviceability' Design # image), поскольку они не рассматриваются в данном руководстве.
Бетонный расчет стержней
Все стержни были деактивированы для конкретного расчета, чтобы поверхности могли быть проанализированы без каких-либо ошибок, связанных с неопределенными настройками стержней (см. # Extbookmark manual |image029766 |Выбор типов объектов для дизайна # изображение). Чтобы включить расчет стержней сейчас, выберите категорию Входные данные из списка в таблицах 'Конкретного расчета' (1).
Перейдите к таблице Проектируемые объекты (2). Затем установите флажок Разработать все в разделе 'Элементы' (3). Нажмите Да , чтобы подтвердить вопрос, следует ли удалять конкретные результаты расчета.
Столбец 'Для разработки' элементов все еще пуст, поскольку параметры еще не определены. Позже в столбце 'Недействительно/Деактивировано' будут отображаться только номера стальных стержней, которые автоматически отключены для расчета (см. # Extbookmark manual |image030024 |Начальный дизайн № изображения).
Расчетная конфигурация для стержней
Для расчета поверхностей были определены две расчетные конфигурации (см. # Extbookmark manual |image029288 |Окончательная конфигурация для стен # изображение).

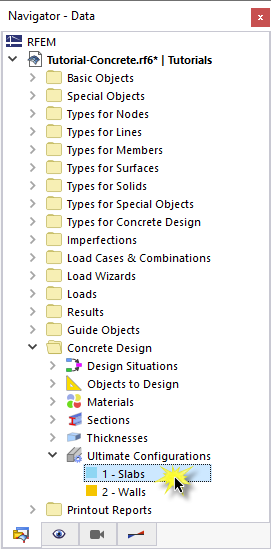

Установите Навигатор - Данные , щелкнув вкладку
. Затем дважды щелкните элемент 1 - Перекрытия в категории 'Окончательные конфигурации' в папке ' Конструкция бетона '. В диалоговом окне 'Изменить окончательную конфигурацию' отображается новая вкладка Элементы .
Область 'Назначено' показывает, что все элементы управляются данной расчетной ситуацией. Поэтому добавьте /Members в область ' Ultimate Configuration Name '. Необязательно различать настройки ребер и колонн. Настройки по умолчанию подходят для обоих.
Закройте диалоговое окно, нажав ОК .
