Проверка арматуры

Если что-либо выделено красным в категориях 'Типы для бетонного проектирования' и 'Конкретное проектирование' дерева ' Навигатор - Данные ', это означает, что какой-то параметр не определен, назначен неверно или не имеет отношения к дизайну (например, материал S235).

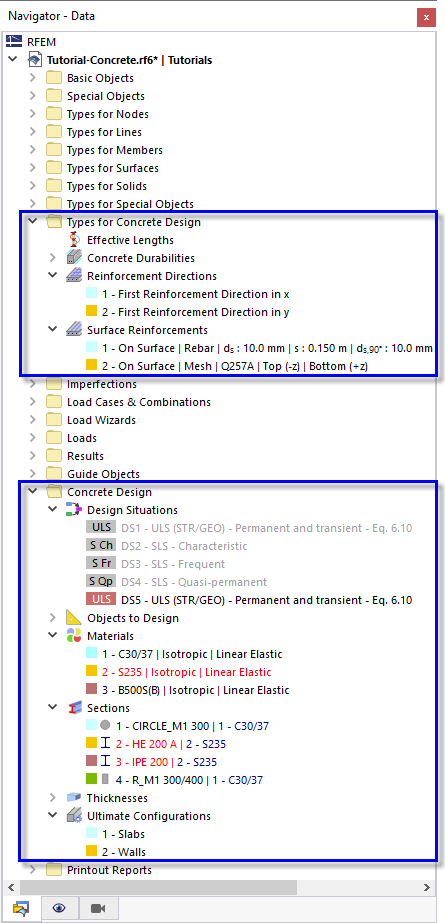

01 Элементы навигатора для бетонного проектирования

Также есть несколько вариантов проверки арматуры в навигаторе и таблицах.

Навигатор – Отображение

Откройте навигатор - Показать , щелкнув вкладку . Элементы в категории 'Типы для расчета бетонных конструкций' позволяют включать или отключать определенную арматуру. Когда вы снимаете два флажка для вторичного направления a_{s, 2} в категории ' Поверхностное армирование ', например, отображается только первичное армирование.

03 Отображение арматуры в основном направлении

Сбросьте два флажка, чтобы снова было показано все армирование.

Таблица

Все параметры, относящиеся к конкретному проекту, также включены в таблицу под рабочим пространством. Чтобы получить к ним доступ, выберите опцию Конструкция бетона из списка основных категорий.

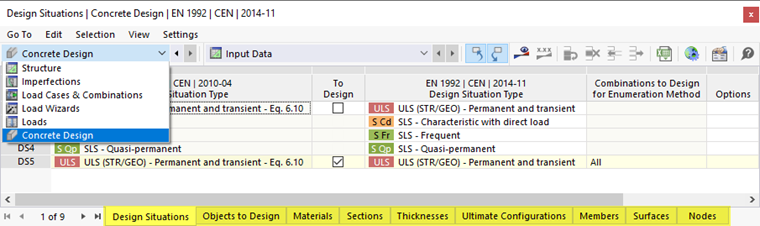

04 Таблицы «Бетонный расчет»

Например, таблица 'Ultimate Configurations' содержит две конфигурации для стен и перекрытий вместе с назначенными поверхностями. В таблице 'Поверхности' перечислены шесть поверхностей и их варианты дизайна, представленные символами.

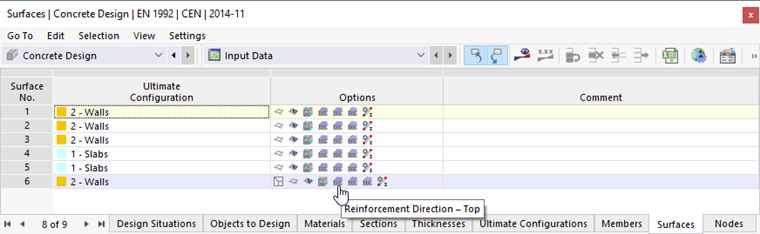

05 Таблица «Поверхности» с обозначениями вариантов конструкции

При нажатии на один из символов, например 'Направление армирования - Верх ', открывается диалоговое окно' Изменить поверхность ', в котором можно проверить или изменить направления армирования.
