Вы также можете графически исследовать результаты расчета на модели, что позволяет лучше понять условия для каждой поверхности.

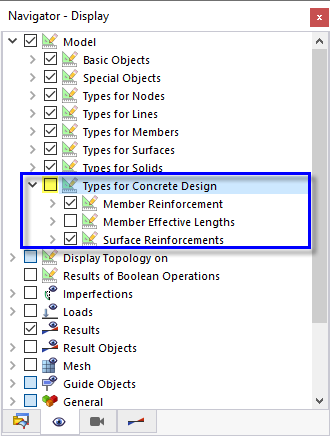

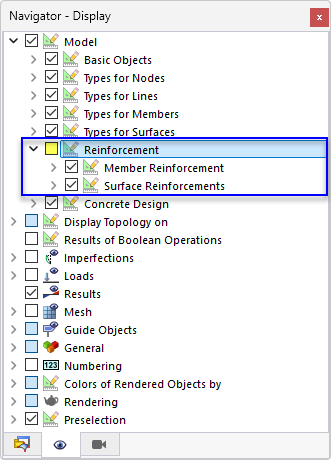

Для улучшения отображения результатов отключите показ стержневого и сеточного армирования: выберите Navigator – Display нажатием вкладки
. В элементе дерева "Model" снимите флажок Reinforcement.

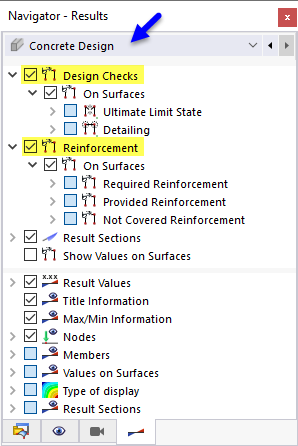

Откройте Navigator – Results нажатием вкладки
. В верхней части результаты расчета бетона разделены на две основные категории: "Design Checks" и "Reinforcement".
Элементы "Design Checks" соответствуют таблицам "Design Ratios on Surfaces", а элементы "Reinforcement" — таблицам "Reinforcement on Surfaces" (см. главу Result Tables).
Кроме того, значения вдоль "Result Sections" (определенных в Части 1) отображаются по умолчанию. Вы можете снять этот флажок, чтобы отображались только результаты по поверхностям.
Design Checks
Проверки разделены на результаты по "Ultimate Limit State" и "Detailing". Выберите элемент as,dim1,-z(top) / as,prov1,-z(top) категории ULS. Отображаются коэффициенты отношения требуемой площади арматуры к фактически заданной площади арматуры. Они относятся к основной арматуре, расположенной на верхней стороне каждой поверхности.
Коэффициенты соблюдены в плитах и стенах, за исключением соединяющей поверхности, где в некоторых областях значения превышают 1. Эта Surface 6 фактически представляет собой глубокую балку. Чтобы проверить ее как поверхность, необходимо было бы увеличить основную арматуру. Однако адекватное решение можно получить с помощью расчета стержня по "Result Beam" (см. главу Result Beam).
Чтобы исключить результаты расчета соединяющей поверхности из отображения коэффициентов, нажмите вкладку
на панели управления (1).

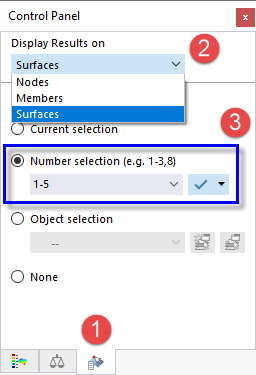

В области "Display Results on" выберите в списке опцию Surfaces (2). Затем задайте Number selection и введите 1-5 в текстовое поле ниже (3). После нажатия кнопки
рядом с ним результаты Surface 6 больше не отображаются.

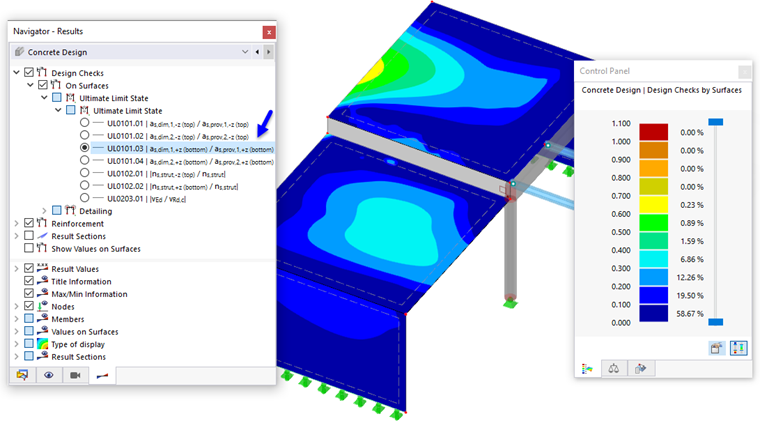

Выберите элемент as,dim1,+z(bottom) / as,prov1,+z(bottom) категории ULS, чтобы отобразить коэффициенты основной арматуры, расположенной на нижней стороне. Вернитесь к обзору цветов панели, щелкнув вкладку
.
Выберите элемент vEd / vRd,c, чтобы проверить коэффициенты сопротивления сдвигу и несущей способности на срез без армирования.
В углах плит видны некоторые красные пики. Приблизьте область около колонны, чтобы подробнее рассмотреть проверки расчета со значением больше 1. Темно-красные коэффициенты расположены в диаметре сечения колонны и вблизи него. Их можно квалифицировать как особенности, которые описаны в главе Non-Designable Results.
Reinforcement

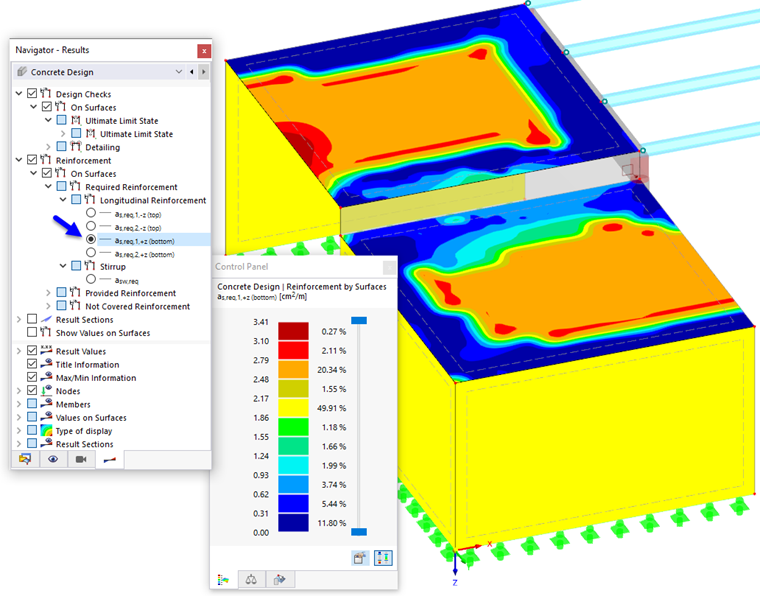

Графическое отображение арматуры разделено на категории "Required Reinforcement" и "Provided Reinforcement". Выберите элемент as,req,1,+z(bottom) категории "Longitudinal Reinforcement".
Нижние стороны стен представляют собой их внешние стороны.
Выберите элемент as,req,2,+z(bottom), чтобы отобразить вторичную арматуру (1). Для плит ее направление проходит параллельно более длинной кромке соединяющей их поверхности.
Чтобы отобразить значения в узлах сетки, активируйте флажок Values on Surfaces (2). Вы заметите различную структуру сетки двух плит (для нижней плиты была задана более мелкая сетка; см. Часть 1). Снова нажмите вкладку панели
(3). Чтобы отображались исключительно результаты плит, введите номера поверхностей 4,5 и нажмите ENTER (4).

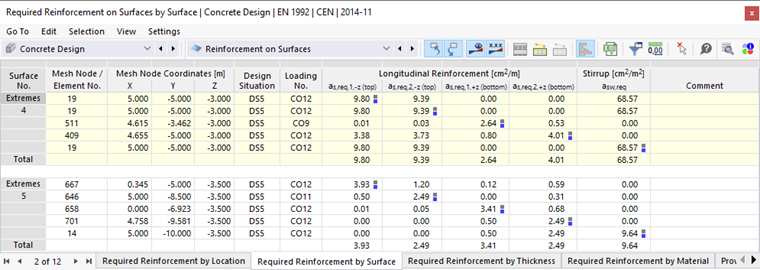

Результаты таблиц синхронизированы с рабочим окном: при выборе таблицы Required Reinforcement on Surfaces by Surface перечисляются только экстремальные значения для двух плит.
