Плиты

Определение армирования поверхности

Чтобы определить армирование плит, щёлкните правой кнопкой мыши на папке 'Армирование поверхностей' в навигаторе. Затем выберите в контекстном меню пункт Новое армирование поверхности.

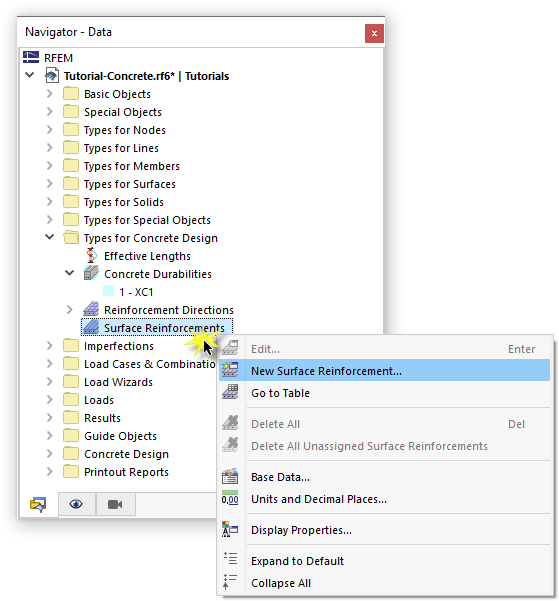

Контекстное меню «Армирование поверхности»

Армирование по умолчанию состоит из арматурных стержней диаметром 10 мм.

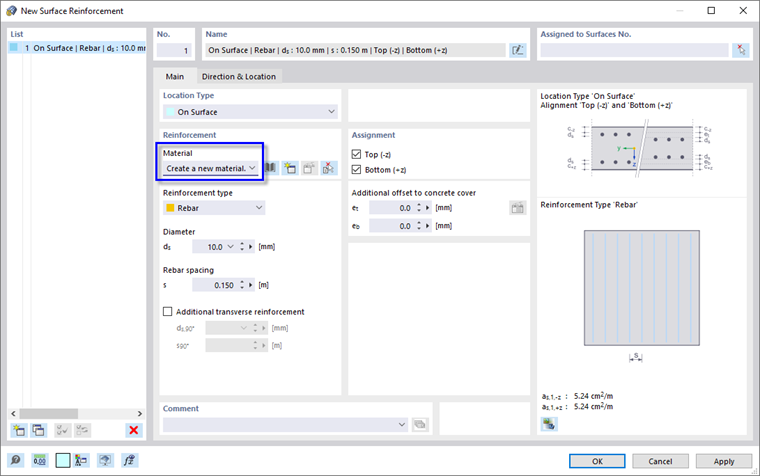

Диалоговое окно «Новое армирование поверхности»

Так как материал для арматурной стали ещё не задан, отметьте флажок Создать новый материал в области 'Армирование'. Откроется диалоговое окно 'Новый материал'.

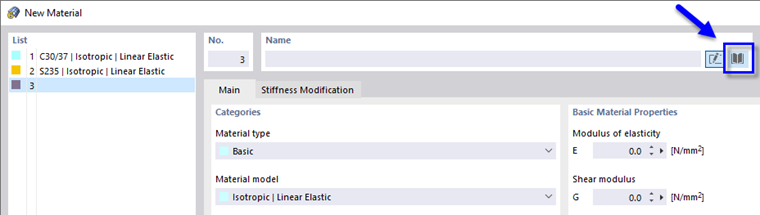

Использование базы данных для задания арматурной стали

Чтобы определить новый материал, используя библиотеку, нажмите кнопку в области 'Название'. В диалоговом окне 'Выбор материала из библиотеки' предустановлен тип материала 'Арматурная сталь'.

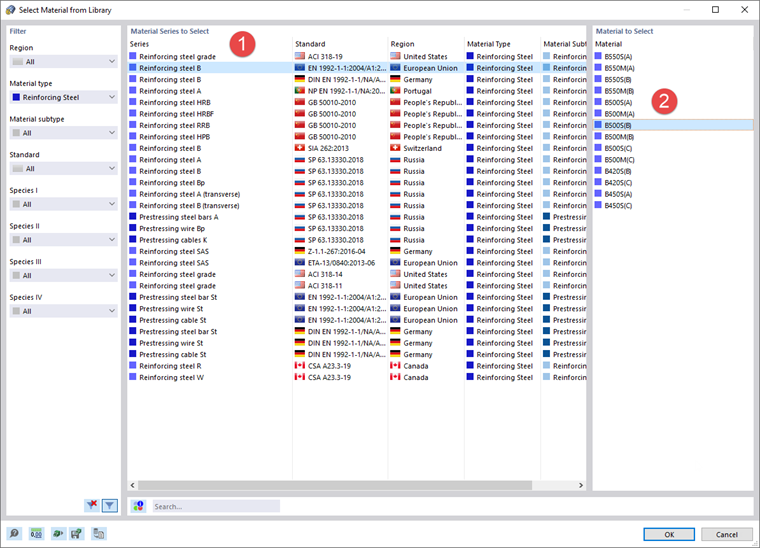

Выбор арматурной стали в библиотеке

Щёлкните строку Арматурная сталь B в области 'Серия материалов для выбора' (1). Затем выберите марку стали B500S(B) в области 'Материал для выбора' (2). После нажатия OK, вы вернетесь в диалоговое окно 'Новый материал', где сможете проверить свойства материала.

Значения материалов для расчета на бетон

Вкладка Материальные значения управляет всеми параметрами, относящимися к проектированию бетона. Нажмите OK, чтобы применить новый материал к армированию.

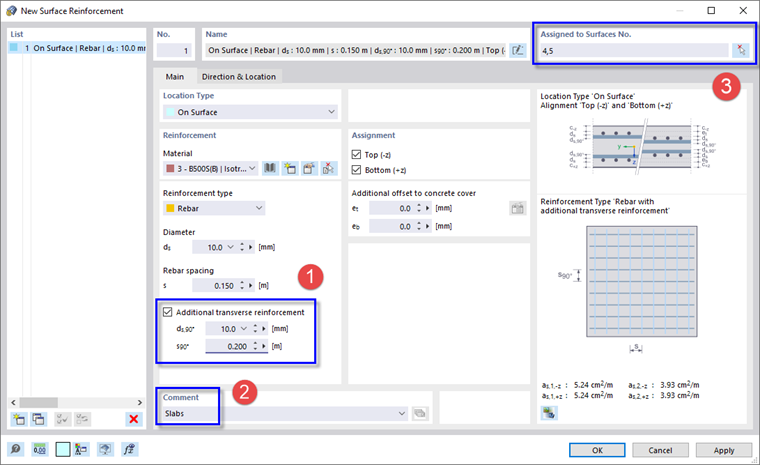

Определение поверхностного армирования

Армирование задано арматурными стержнями диаметром 10 мм и расстоянием 15 см. Оно назначается на верхнюю и нижнюю стороны поверхности. Эти арматурные стержни представляют основное (или главное) армирование поверхности. По умолчанию оно направлено параллельно оси x поверхности. В зависимости от осей проектируемых поверхностей, армирование следует вращать при его назначении на поверхность (см. ниже).

Чтобы добавить вторичное поперечное армирование, выберите опцию Дополнительное поперечное армирование (1). Диаметр арматурных стержней предустановлен на 10 мм. Увеличьте расстояние до 0.20 мм в поле 's_90°'.

В правой нижней части диалогового окна указаны значения основного армирования (5.24 см²/м) и поперечного армирования (3.93 см²/м).

Введите Плиты в область 'Комментарий' (2), чтобы пометить этот тип армирования.

Чтобы графически назначить армирование плитам, используйте кнопку в области 'Назначено поверхностей №' (3). Представлено модельное представление и диалоговое окно 'Назначение поверхностей'.

Придание арматуры для плит

Выберите две плиты, щелкнув по поверхностям № 4 и 5 по очереди. При необходимости активируйте вид 'Прозрачная модель', выбрав соответствующий параметр из кнопки списка на панели инструментов. Затем нажмите OK, чтобы вернуться в диалоговое окно 'Новое армирование поверхности'.

Закройте диалоговое окно, нажав OK. На двух плитах отображаются арматурные стержни.

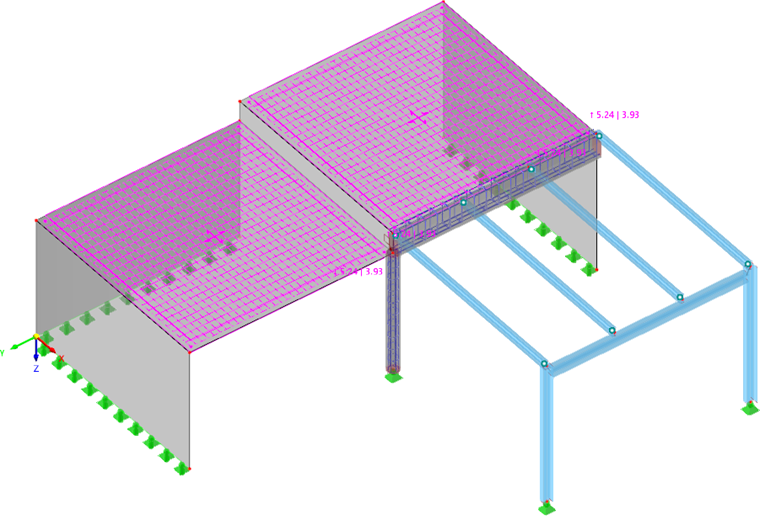

Плиты с заданной арматурой

Корректировка свойств проектирования

Чтобы проверить и скорректировать свойства проектирования плит, выберите поверхности № 4 и 5 в 'Навигатор - Данные' по очереди, удерживая клавишу Ctrl. Затем щёлкните правой кнопкой мыши на одной из выбранных поверхностей, чтобы открыть контекстное меню. Выберите опцию Редактировать.

Редактирование свойств конструкции

При включении проектирования бетона в 'Основных данных' (см. Активация дополнения 'Проектирование бетона' изображение), для поверхностей активируются дополнительные функции – 'Свойства проектирования'. Таким образом, в диалоговом окне 'Изменить поверхности' доступны новые вкладки для управления настройками проектирования бетона.

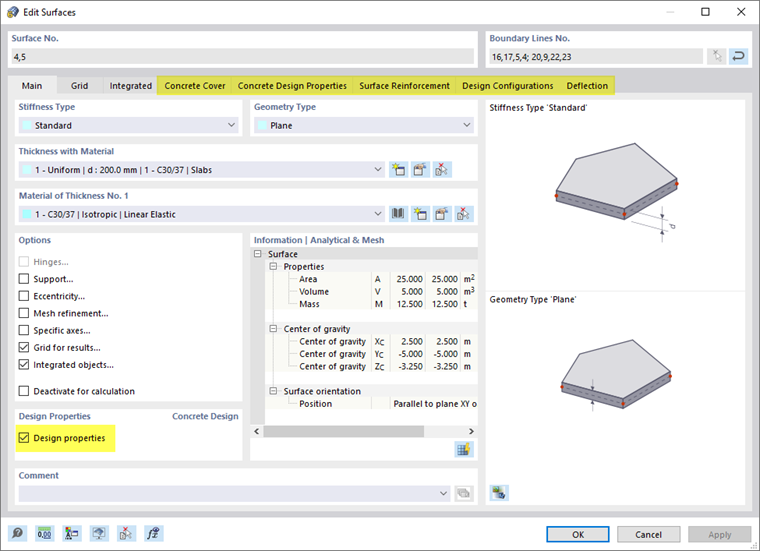

Расчетные свойства, активируемые для перекрытий с дополнительными выступами

Бетонное покрытие

Выберите вкладку Бетонное покрытие.

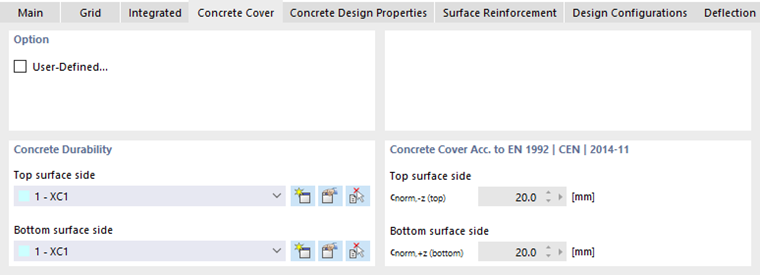

Настройки защитного слоя бетона

В области 'Долговечность бетона' категория 'XC1' предустановлена для верхней и нижней стороны плит. Она контролирует бетонное покрытие в соответствии со стандартом.

Свойства проектирования бетона

Далее выберите вкладку Свойства проектирования бетона.

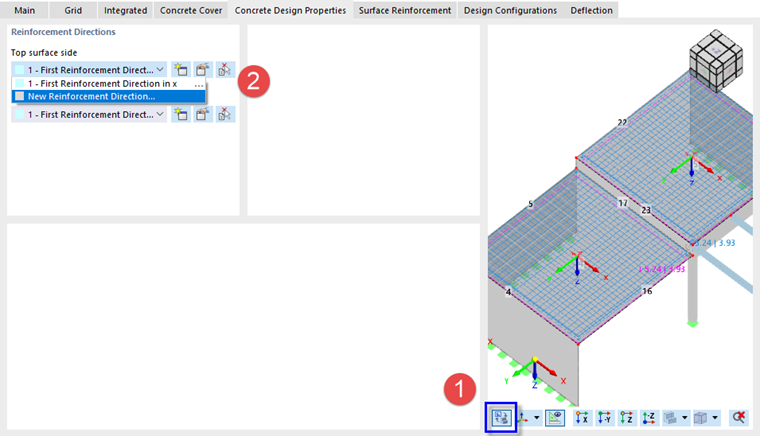

Реальный вид для проверки направления армирования

Эта вкладка управляет углом, определяющим направление основного армирования внутри каждой поверхности. Оно связано с локальными осями поверхностей. Чтобы проверить эти оси, нажмите кнопку в правой нижней части (1), чтобы модельное представление отображалось в диалоговом окне.

Когда откроете один из списков в области 'Направления армирования', вы обнаружите доступную для выбора опцию 'Первое направление армирования в x'. Однако, так как основное направление пролёта параллельно осям y двух плит, необходимо создать новое направление. Выберите в списке опцию Новое направление армирования (2) или нажмите кнопку справа. Откроется новое диалоговое окно.

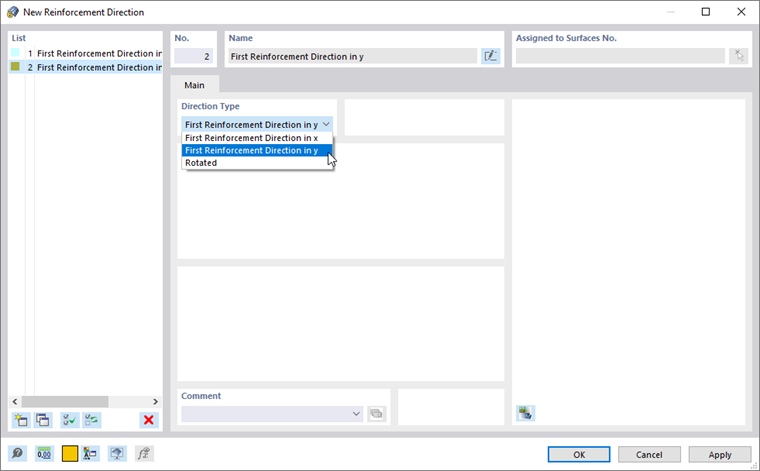

Определение нового направления армирования

В области 'Тип направления' выберите из списка опцию Первое направление армирования в y. Нажмите OK, чтобы закрыть диалоговое окно и вернуться ко вкладке 'Свойства проектирования бетона'.

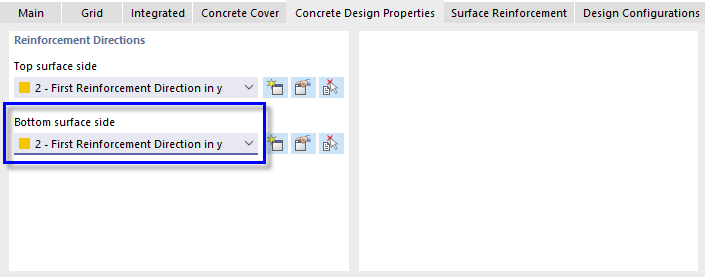

Направления армирования плит

Выберите также опцию 2 - Первое направление армирования в y для 'Нижняя сторона поверхности'.

Армирование поверхности

Далее выберите вкладку Армирование поверхности.

армирование поверхности

'1 - На поверхности | Арматурный стержень | d_s : 10 мм | s : 0.150 м' армирование предустановлено для плит.

Конфигурации проектирования

Наконец, выберите вкладку Конфигурации проектирования.

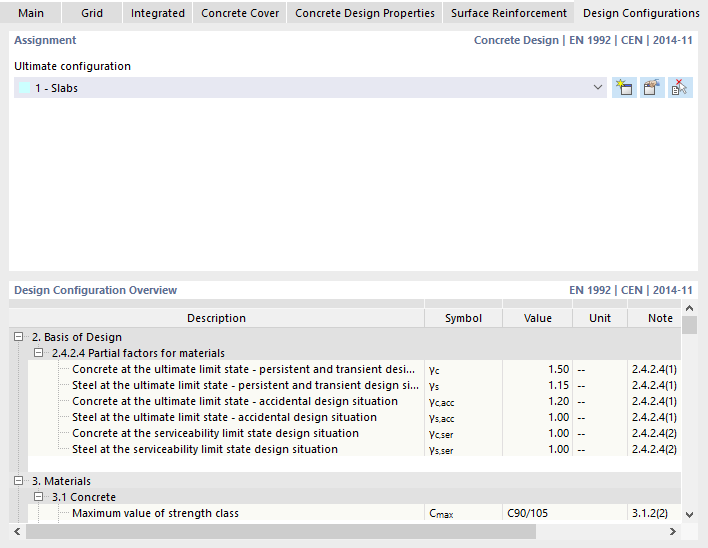

Оптимальная конфигурация для перекрытий

Тип конфигурации 'Плиты' предустановлен. Он учитывает оптимизацию внутренних сил проектирования и минимальное армирование плит (см. Последняя конфигурация для плит изображение).

Вкладка 'Прогиб' не актуальна, потому что проектирование SLS было деактивировано. Поэтому нажмите OK, чтобы применить скорректированную схему расположения арматуры и закрыть диалоговое окно.

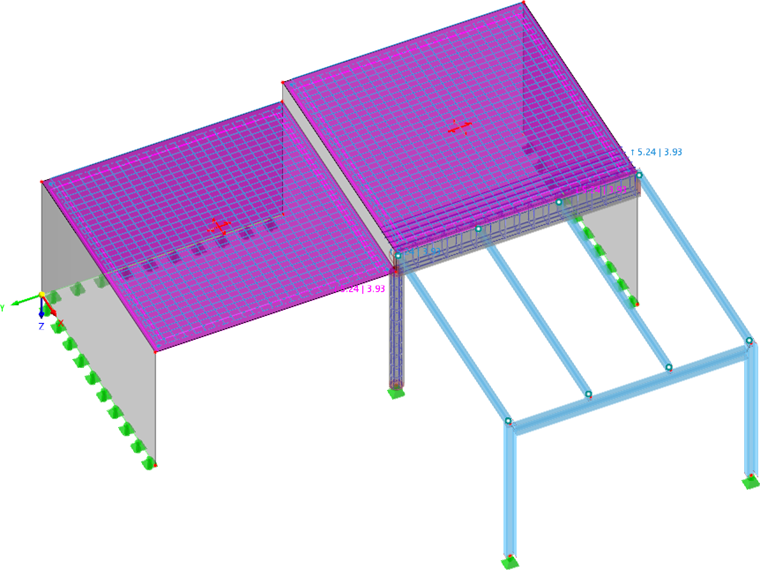

Армирование плиты
