Протокол результатов

Конкретные расчетные данные стержней также являются частью распечатки. Дважды щелкните элемент 1 в категории Распечатка отчетов в 'Navigator - Data' еще раз (см. # Extbookmark manual |image029849 |Открытие распечатки отчета № изображение). Глава 11 теперь также включает результаты расчета бетонных стержней.

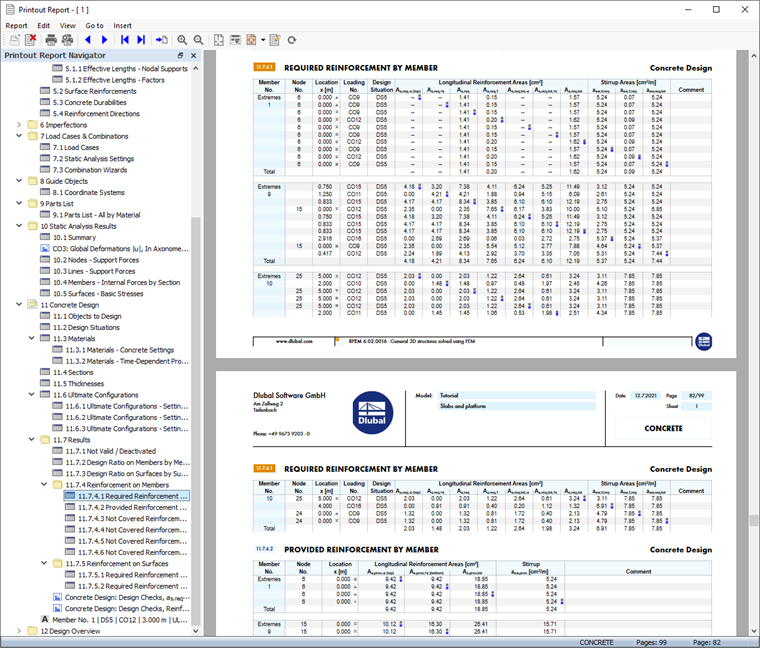

01 ' Требуемое армирование по стержням ' в отчете о распечатке

Глава 11.7.4.1 содержит необходимое армирование бетонных стержней.

Детали дизайна, которые вы напечатали в таблице (см. # Extbookmark manual |image030040 |Детали проверки дизайна столбца № изображения) помещены в конце главы 11. При желании этот элемент можно перетащить в другое место, например, после главы 11.7.4.

02 Расчетные контрольные уравнения

Регулировка изображения

В распечатанный отчет также включено изображение нижнего армирования. Выберите его в навигаторе (1). Чтобы изменить область обзора, щелкните изображение правой кнопкой мыши (2).

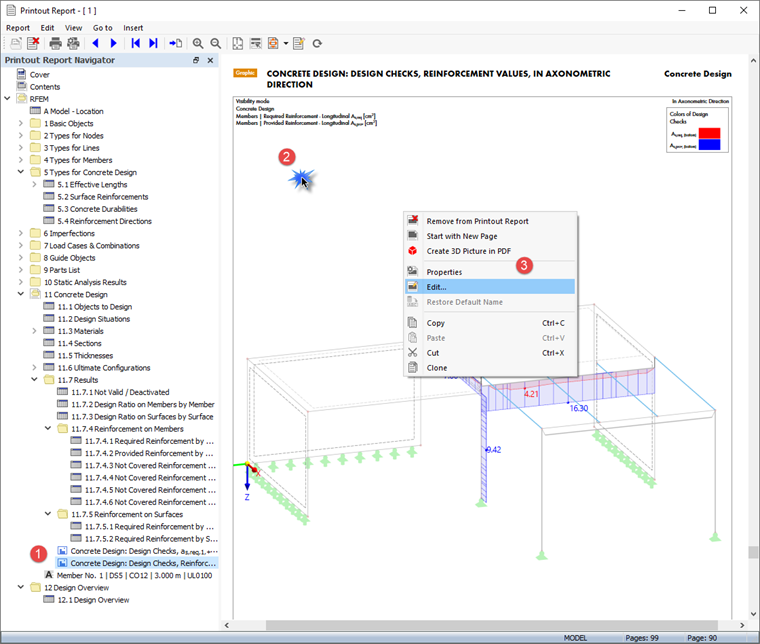

03 Изображение нижнего подкрепления и его контекстное меню

В контекстном меню (3) выберите пункт Изменить . Вы вернетесь в рабочую область RFEM, где сможете изменить размер изображения, перетащив границы серого прямоугольника.

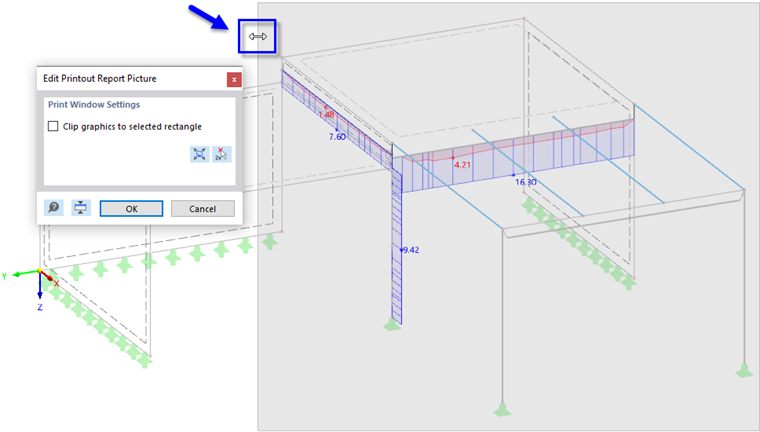

04 Обрезка изображения

Нажмите ОК , чтобы применить новую область обрезки и обновить изображение в отчете о печати.

Закройте отчет о распечатке, нажав кнопку .
