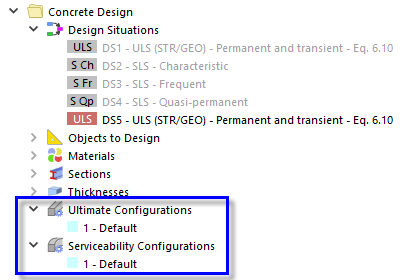

Ve složce „Posouzení železobetonových konstrukcí“ v navigátoru jsou přednastavené dvě konfigurace pro posouzení mezního stavu únosnosti a mezního stavu použitelnosti.
Mezní stav únosnosti

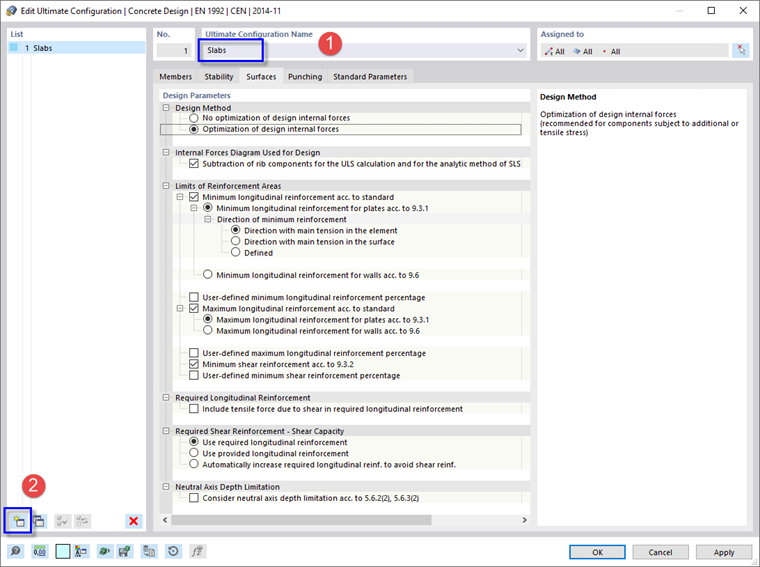

Dvakrát klikněte na položku 1 - Výchozí v kategorii „Konfigurace mezních stavů únosnosti“. V dialogu „Upravit konfiguraci mezního stavu únosnosti“ vyberte záložku Desky.
Do pole „Název konfigurace mezního stavu únosnosti“ (1) zadejte Desky. Možnost „Optimalizace návrhových vnitřních sil“ v oblasti „Metoda posouzení“ u této konfigurace eliminuje záporné návrhové síly pro tahovou výztuž, které mohou vzniknout v důsledku nepříznivých úhlů diagonál. Stejně tak bude zohledněna možnost „Minimální podélná výztuž pro desky podle 9.3.1“ ve stromové struktuře „Omezení pro plochy výztuže“.
Po kliknutí na tlačítko
v levém dolním rohu se vytvoří nová konfigurace mezního stavu únosnosti (2).

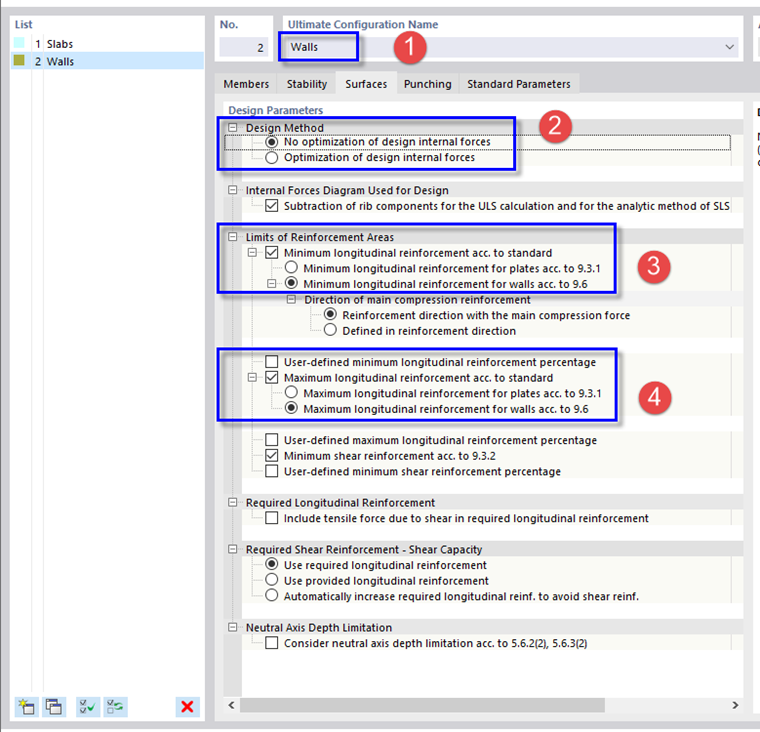

Přejmenujte novou konfiguraci na Stěny (1). V oblasti „Metoda posouzení“ vyberte možnost Žádná optimalizace návrhových vnitřních sil, která bude upřednostněna u tlačených prvků (2).
Ve stromové struktuře „Omezení pro plochy výztuže“ vyberte možnost Minimální podélná výztuž pro stěny podle 9.6 (3). Stejným způsobem nastavíme možnost Maximální podélná výztuž pro stěny podle 9.6 (4).
Nakonec dialog zavřeme kliknutím na tlačítko OK.
Mezní stav použitelnosti
Pro posouzení betonových ploch a prutů by také bylo nutné posoudit mezní stav použitelnosti, aby napětí a šířka trhlin nepřesáhly mezní hodnoty. Pozornost je třeba věnovat především charakteristickým a kvazistálým návrhovým situacím. V tomto tutoriálu se jimi ovšem nebudeme zabývat, protože by to přesahovalo rámec základního představení programu.

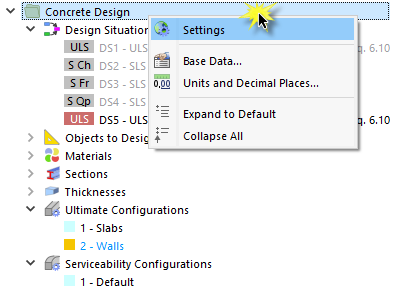

Posouzení mezního stavu použitelnosti lze deaktivovat kliknutím pravým tlačítkem myši na složku „Posouzení železobetonových konstrukcí“ v navigátoru. Poté v místní nabídce vyberte možnost Nastavení.
V dialogu „Globální nastavení“ zrušte zaškrtnutí políčka Mezní stav použitelnosti v nastavení „Konfigurace pro výpočet“.
Klikněte na OK. Kategorie „Konfigurace mezních stavů použitelnosti“ ve složce „Posouzení železobetonových konstrukcí“ (viz obrázek Výchozí konfigurace pro posouzení MSÚ a MSP ) již není k dispozici.
