Výsledkové řezy

Add-on automaticky rozpozná, pokud stěna podlaží probíhá v souvislé formě od nejvyššího po nejnižší bod podlaží. V tomto případě se vytvoří vodorovný Výsledkový řez s označením 'Stěnová deska'. Pro nesouvislé stěny se vytvoří svislé řezy. Ty obdrží označení 'Stěnový nosník'. Pro všechny vygenerované řezy se zobrazí výsledky.

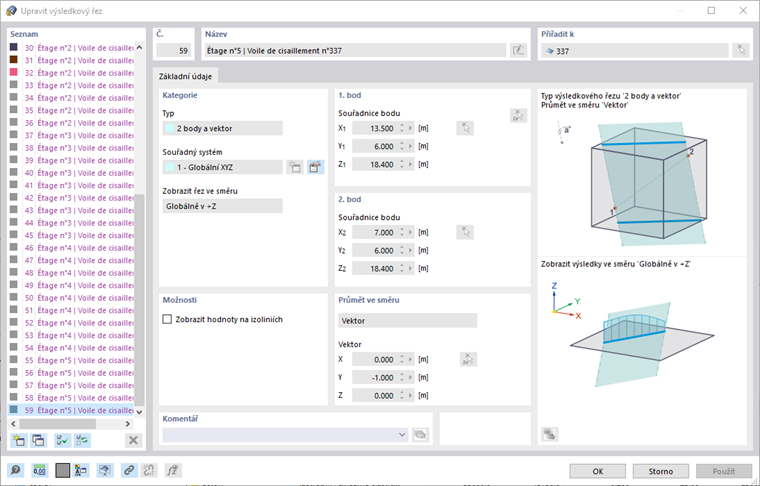

Výsledkové řezy modelu budovy

Koncept výsledkových řezů je popsán v kapitole Výsledkové řezy příručky pro RFEM. Jako obvykle můžete výsledkové řezy zapínat a vypínat v 'Navigátoru - Zobrazení'. Možnosti vyhodnocení výsledkových řezů pro jednotlivá podlaží budovy jsou přizpůsobeny vlastnostem add-onu.

Zapne se, resp. Vypne zobrazení výsledků

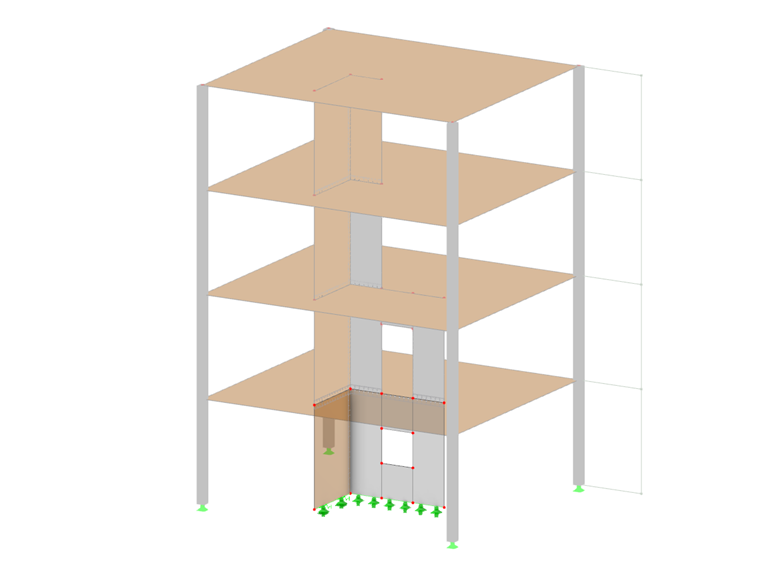

Následující obrázek ukazuje průběhy výsledků vnitřních sil plochy n_x, n_y a n_xy, které se vyskytují u stěnové desky 13 v příkladu Model budovy Výsledkové řezy ve třetím podlaží. V navigátoru okna 'Průběhy výsledků' však můžete pro zobrazení vybrat i jiné typy výsledků.

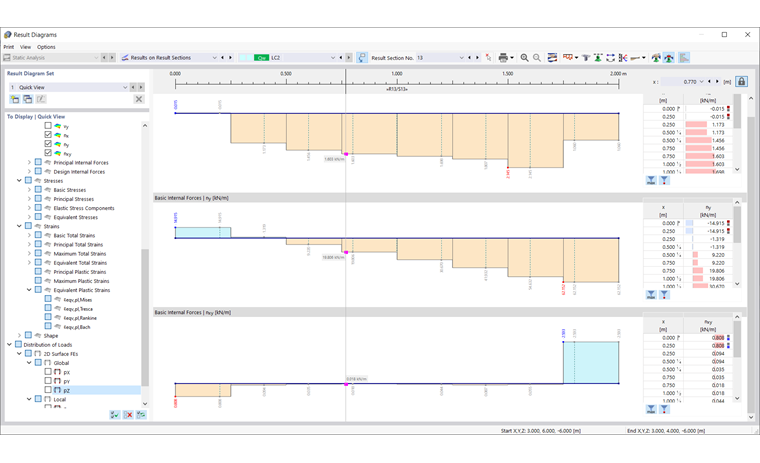

Průběhy výsledků na stěnové desce

Průběhy a hodnoty výsledkového řezu lze zobrazit také na modelu. Následující obrázek opět ukazuje stěnovou desku 13 s osovou silou v n_y. Přepínáním mezi kategoriemi 'Globální deformace', 'Plochy' a 'Průběh zatížení' můžete přepínat mezi různými výsledky. U kategorie 'Plochy' vybrané pro obrázek rozhoduje typ výsledku, zda se zobrazí vnitřní síla nebo napětí.

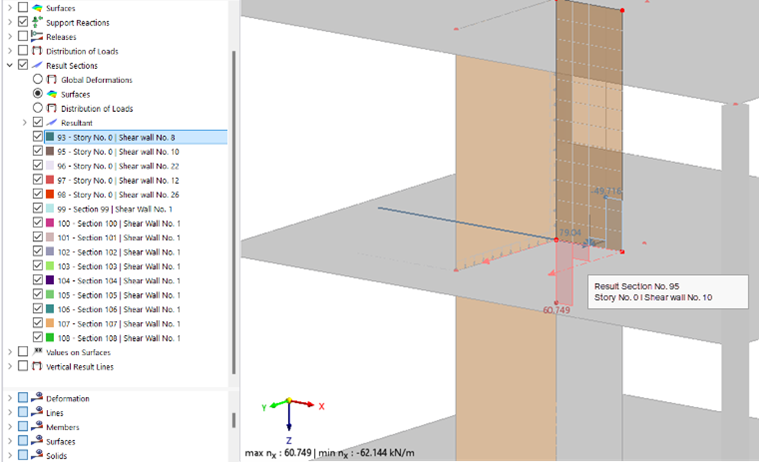

Výsledkový řez na modelu

Příklad Budova představuje další výsledky, které jsou možné u výsledkových řezů. Tato budova se skládá ze čtyř podlaží se základními rozměry 8 m x 8 m. Každé podlaží je vysoké 3 m. Budova je symetricky uspořádána. Jednotlivé stěnové desky ztužujícího jádra budovy se nacházejí přesně ve středu budovy. Nejsou vzájemně propojeny. Stěnové desky jsou v přízemí neposuvně uloženy.

• 3D prohlížeč
• 3D prohlížeč | Babylon
• Virtuální realita

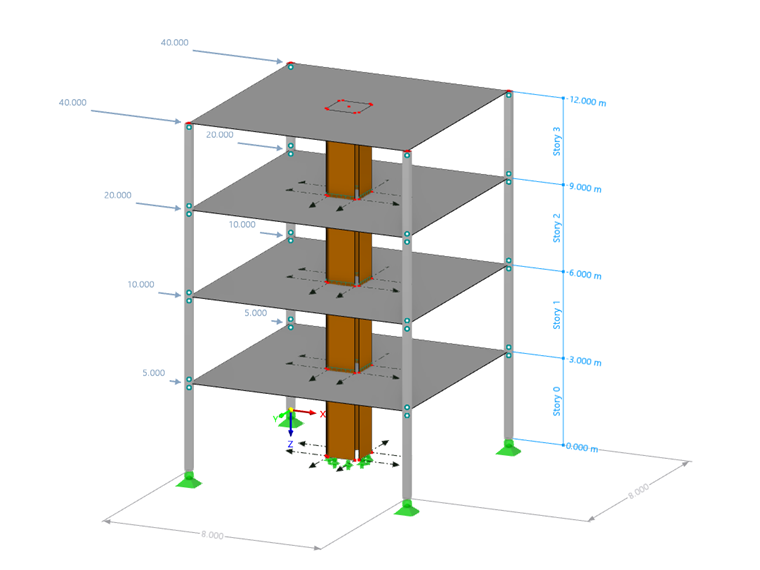

Model budovy symetrický

Materiály a rozměry konstrukčních prvků jsou následující:

• Stropy ze železobetonu C20/25, t = 20 cm
• Sloupy ze železobetonu C20/25, 24/24 cm
• Ztužující jádro budovy z křížem vrstveného dřeva s pěti vrstvami C24, t = 20  cm, délka 1 m

Stěna z křížem vrstveného dřeva je ke stropům připojena pomocí liniových kloubů s uvolněním rotace (φ_x = 0). Na čtyřech vnějších rohových uzlech budovy se nacházejí železobetonové sloupy jako kloubové sloupy s momentovými koncovými klouby. U modelu nejsou použity tuhosti podlažních desek typu 'Tuhé spojení'.

Budova je analyzována pro dva zatěžovací stavy. V zatěžovacím stavu 1 je v každém podlaží aplikováno plošné zatížení 1 kN/m². V zatěžovacím stavu 2 je aplikováno v globálním směru X na dva vnější uzly každého podlaží zatížení na uzel 5 kN, 10 kN, 20 kN a 40 kN – vzrůstající postupně od přízemí po nejvyšší podlaží.

Velikost sítě KP je zvolena 14 cm, aby se dosáhlo co nejmenších deformačních efektů a přesto byly vypočtené hmoty a posuny rychle k dispozici.

Těžiště leží přesně ve středu v souřadnicích X i Y 4 m. Pro cílené vyhodnocení deformací je tam v každém podlaží definován dodatečný uzel.

V 'Navigátoru - Výsledky' je možnost volby mezi třemi základními typy výsledků (viz obrázek Výsledkový řez na modelu):

• Globální deformace
• Plochy
• Průběh zatížení

Globální deformace můžete jako obvykle vybrat v Navigátor - Výsledky v nejvyšší kategorii.

U budovy je zajímavý posun jednotlivých podlaží v zatěžovacím stavu 2. Následující obrázek ukazuje deformace ve směru Y a X.

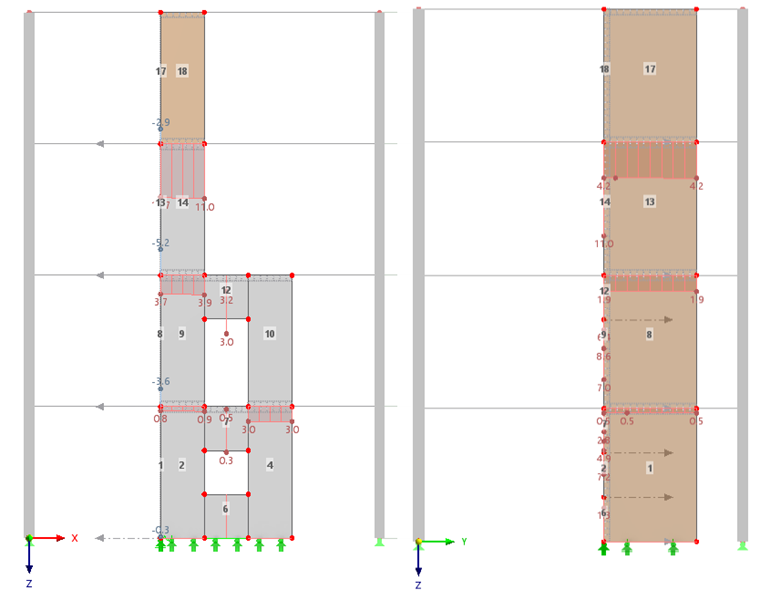

Deformace ve směru Y a X

Deformace podlaží můžete vyhodnotit také v tabulce 'Mezipatrové posuny', která je k dispozici v kategorii 'Statická analýza' a podkategorii 'Výsledky po podlažích'.

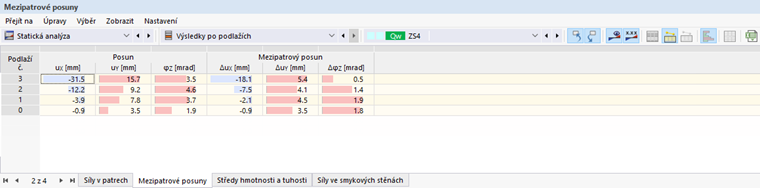

Tabulka ' Podlaží '
